12V+10%输入,3KV 隔离 5V/1W 单路输出解决方案

2023/02/19
889
601.76 KB
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

请登录后查看文档预览

登录
  • 资料介绍
  • 推荐器件
  • 相关推荐
  • 电子产业图谱
申请入驻 产业图谱

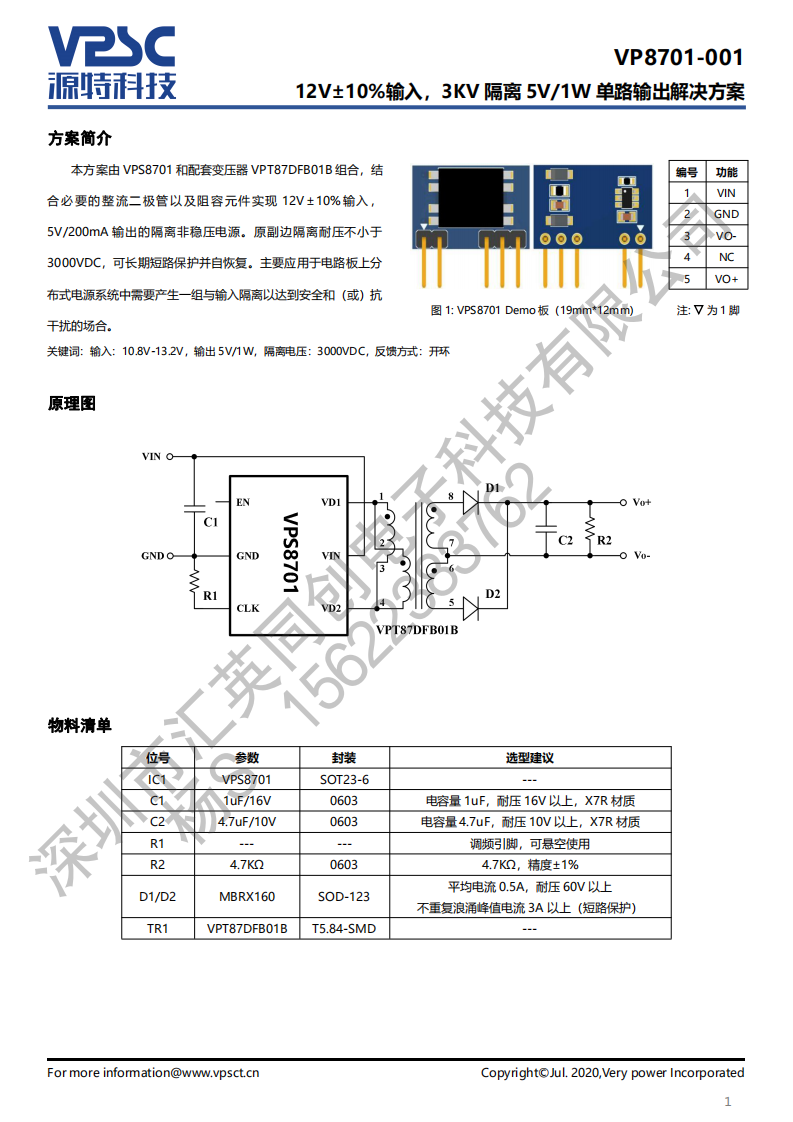

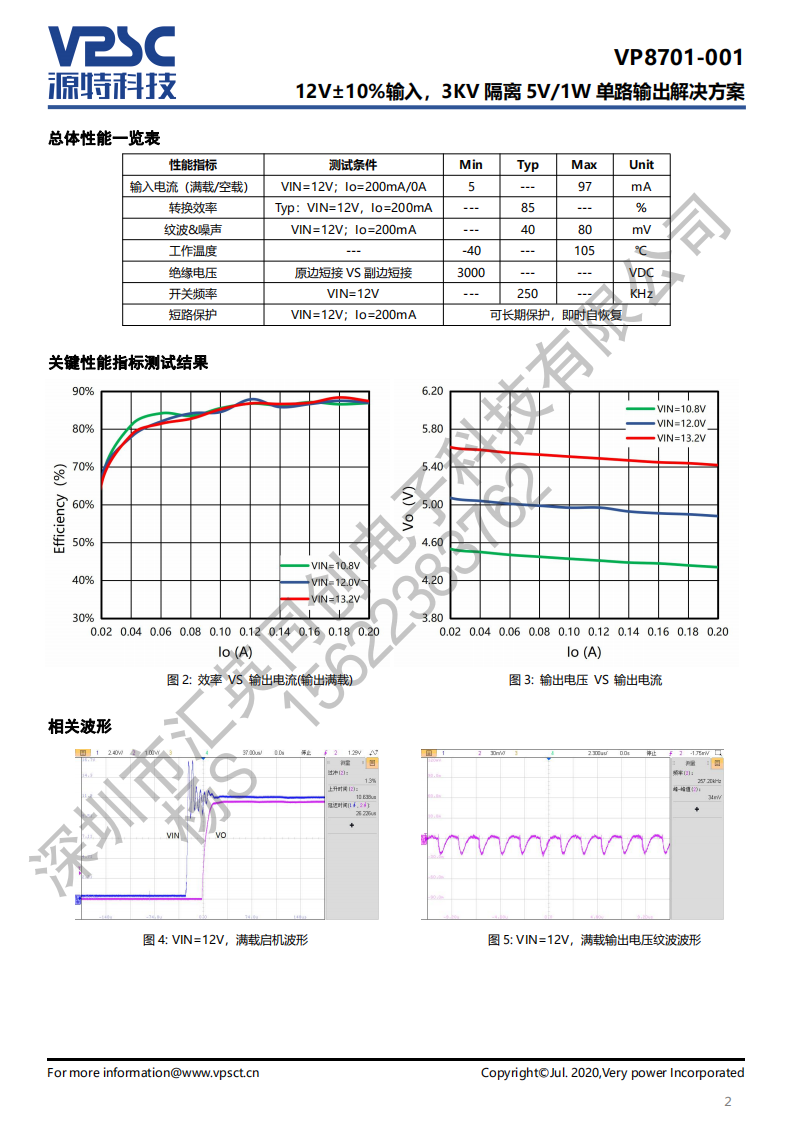

本方案由 VPS8701 和配套变压器 VPT87DFB1B 组合,结合必要的整流二极管以及阻容元件实现 12V+10%输入5V/200mA 输出的隔离非稳压电源。原副边隔离耐压不小于3000VDC,可长期短路保护并自恢复。主要应用于电路板分布式电源系统中需要产生一组与输入隔离以达到安全和 (或)抗干扰的场合。
