STM32N6570-DK 数据摘要带 STM32N657X0 MCU 的探索套件

843.40 KB

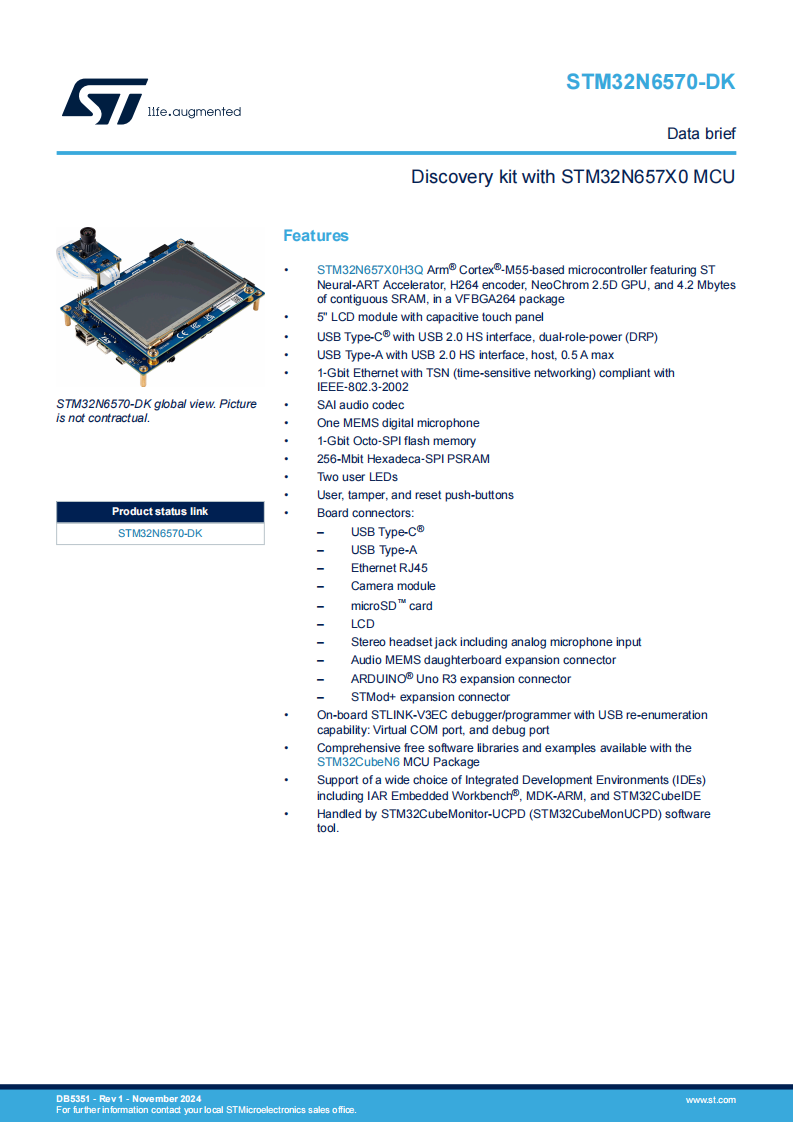

特性

• 基于Arm® Cortex®-M55的STM32N657X0H3Q微控制器,配备ST神经网络加速器、H264编码器、NeoChrom 2.5D GPU以及4.2兆字节连续SRAM,采用VFBGA264封装

• 配备电容式触摸面板的5英寸LCD模块

• 带有USB 2.0 HS接口的USB Type-C®,支持双角色电源(DRP)

• 带有USB 2.0 HS接口的USB Type-A,作为主机,最大输出电流0.5 A

• 符合IEEE-802.3-2002标准的1-Gbit以太网,支持时间敏感网络(TSN)

• SAI音频编解码器

• 一个MEMS数字麦克风

• 1-Gbit Octo-SPI闪存

• 256-Mbit Hexadeca-SPI PSRAM

• 两个用户LED

• 用户、篡改和复位按钮

• 板载连接器:

– USB Type-C®

– USB Type-A

– 以太网RJ45

– 摄像头模块

– microSD™卡

– LCD

– 包括模拟麦克风输入的立体声耳机插孔

– 音频MEMS子板扩展连接器

– ARDUINO® Uno R3扩展连接器

– STMod+扩展连接器

• 板载STLINK-V3EC调试器/编程器,具有USB重新枚举功能:虚拟COM端口和调试端口

• STM32CubeN6 MCU包提供全面的免费软件库和示例

• 支持广泛选择的集成开发环境(IDEs),包括IAR Embedded Workbench®、MDK-ARM和STM32CubeIDE

• 由STM32CubeMonitor-UCPD(STM32CubeMonUCPD)软件工具处理。

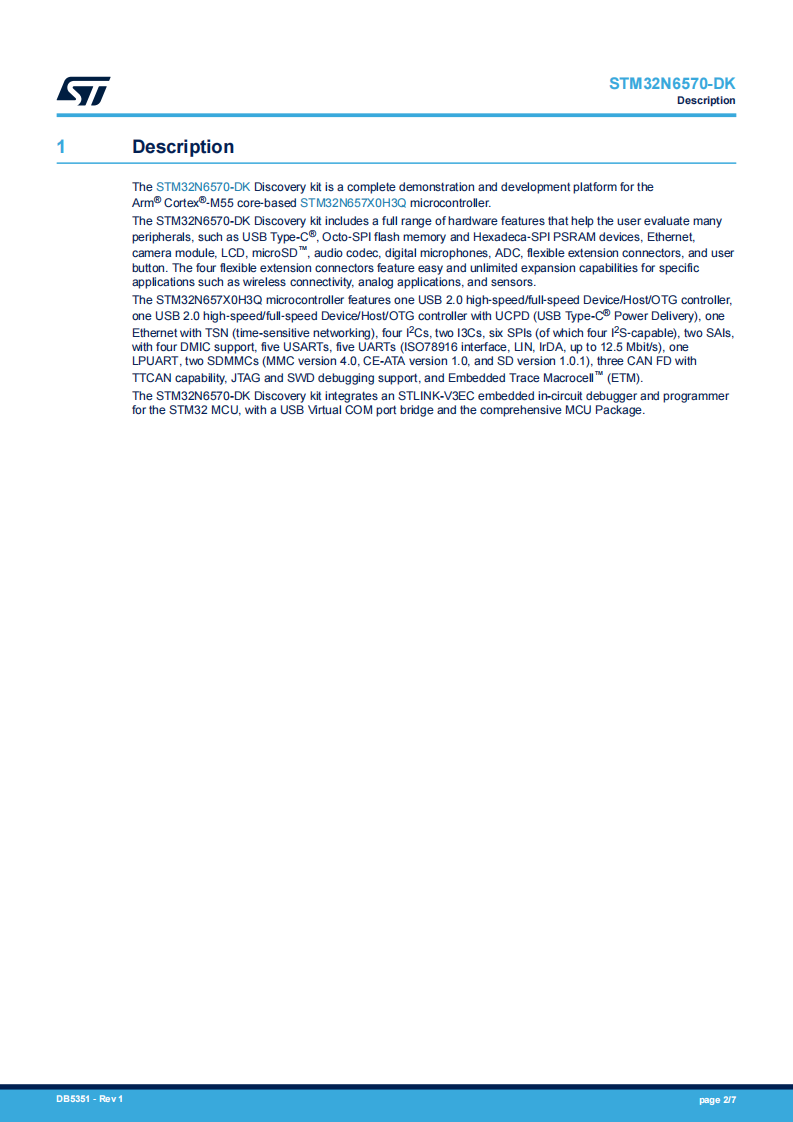

描述

STM32N6570-DK Discovery套件是基于Arm® Cortex®-M55核心的STM32N657X0H3Q微控制器的完整演示和开发平台。

STM32N6570-DK Discovery套件包括一系列硬件特性,帮助用户评估许多外设,例如USB Type-C®、Octo-SPI闪存和Hexadeca-SPI PSRAM设备、以太网、摄像头模块、LCD、microSD™、音频编解码器、数字麦克风、ADC、灵活的扩展连接器以及用户按钮。四个灵活的扩展连接器具有简单且无限的扩展能力,适用于特定应用,如无线连接、模拟应用和传感器。

STM32N657X0H3Q微控制器具有一个USB 2.0高速/全速设备/主机/OTG控制器,一个带有UCPD(USB Type-C®电源传输)的USB 2.0高速/全速设备/主机/OTG控制器,一个带有TSN(时间敏感网络)的以太网,四个I2Cs,两个I3Cs,六个SPIs(其中四个支持I2S),两个SAIs,支持四个DMIC,五个USARTs,五个UARTs(ISO78916接口、LIN、IrDA,最高12.5 Mbit/s),一个LPUART,两个SDMMCs(MMC版本4.0、CE-ATA版本1.0和SD版本1.0.1),三个带有TTCAN功能的CAN FD,JTAG和SWD调试支持,以及嵌入式跟踪宏单元™(ETM)。

STM32N6570-DK Discovery套件集成了STLINK-V3EC嵌入式电路调试器和STM32 MCU编程器,具有USB虚拟COM端口桥接和全面的MCU包。
