LAT1333 如何测试DSSS模式下的灵敏度

前言

随着 Sub 1Ghz SoC（STM32WL33xx 系列）地推出，该芯片支持新的一种调制方式 DSSS(Direct Spread Spectrum) ，经常有客户会问到 “应该如何测试 DSSS 模式下的灵敏度”，在这里整理了该文档，以方便后续其他客户参考使能了 DSSS 功能之后，进行 STM32WL3 系列的灵敏度测试。

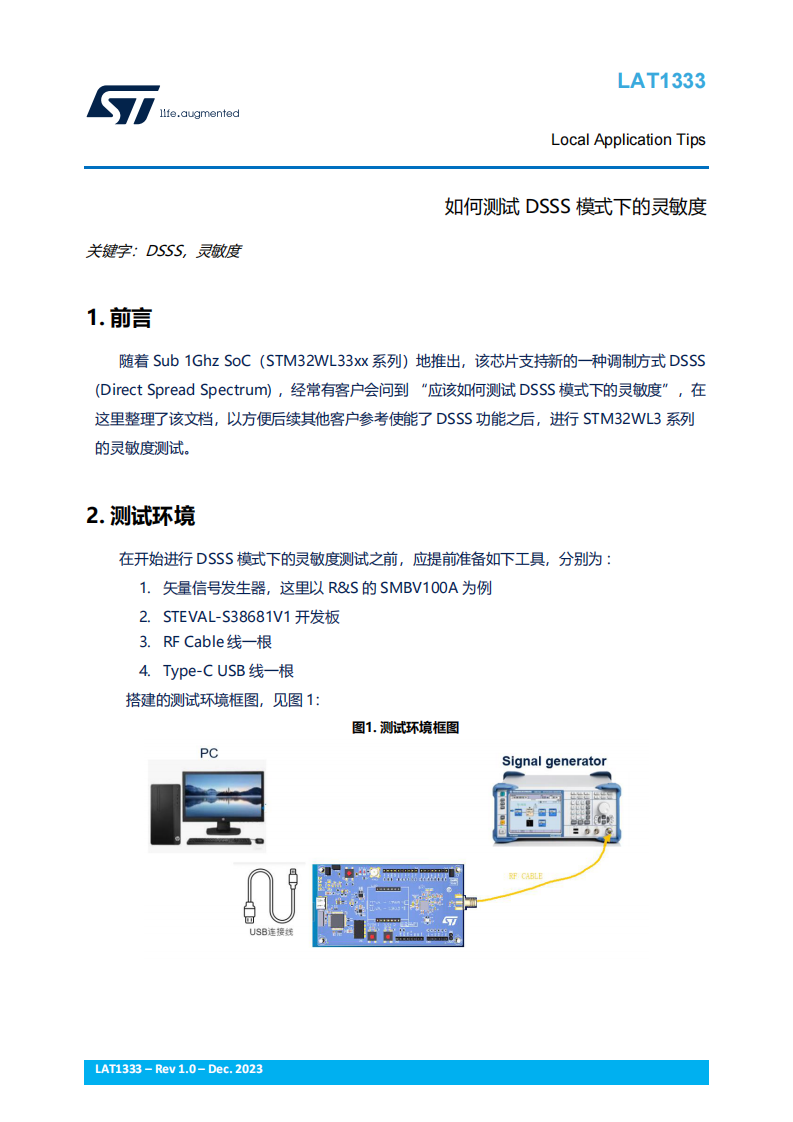

测试环境

在开始进行 DSSS 模式下的灵敏度测试之前，应提前准备如下工具，分别为 :

1. 矢量信号发生器，这里以 R&S 的 SMBV100A 为例
2. STEVAL-S38681V1 开发板
3. RF Cable 线一根
4. Type-C USB 线一根

配置

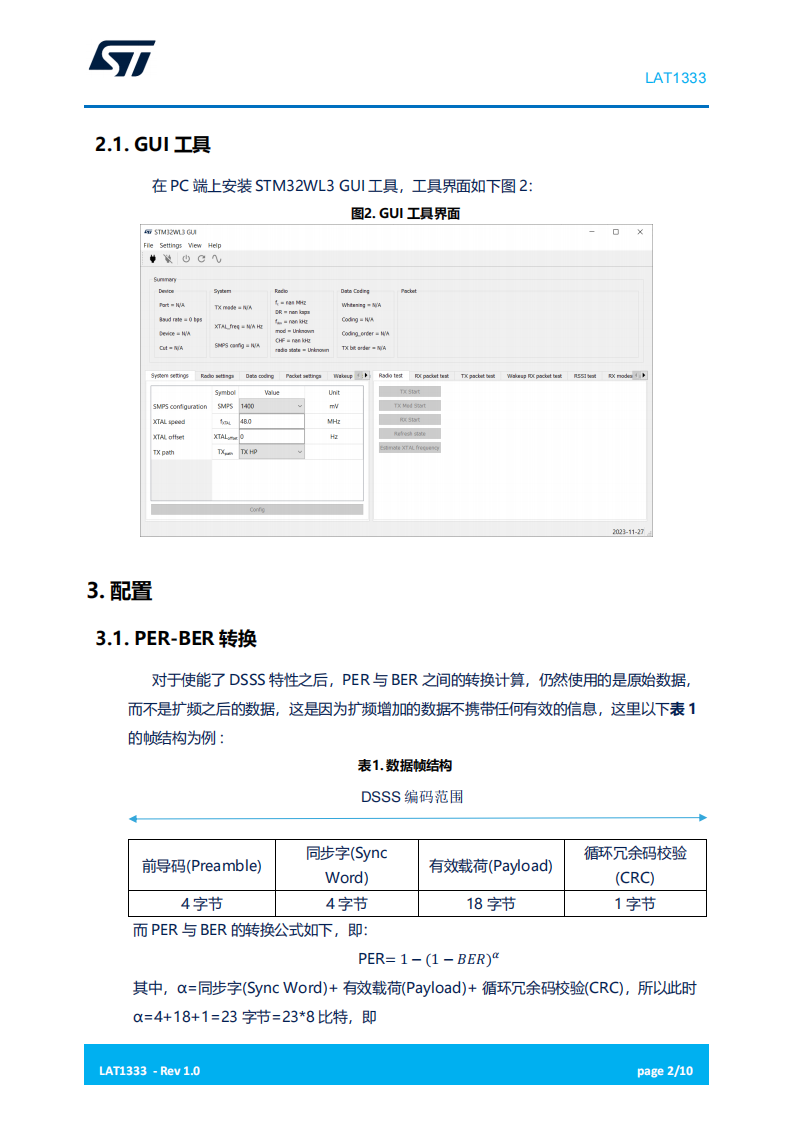

PER-BER 转换

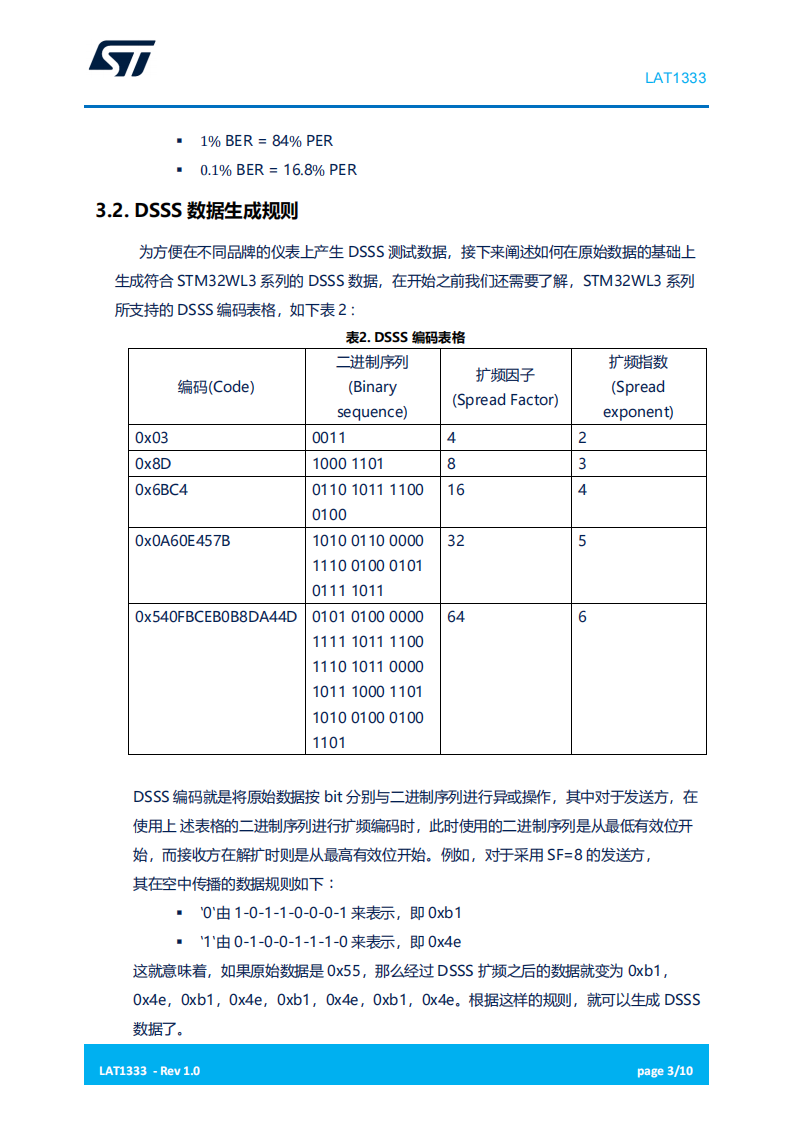

对于使能了 DSSS 特性之后，PER 与 BER 之间的转换计算，仍然使用的是原始数据，而不是扩频之后的数据，这是因为扩频增加的数据不携带任何有效的信息。

测试结果

配置完成之后，在 STM32Cube_FW_WL3 GUI 工具中选中 RX Packet Test 并单击Start 就可以接收从矢量信号发生器发送过来的 DSSS 信号了，最终就可以根据测试的结果来统计 PER。

小结

本文以 SMBV100A+STM32Cube_FW_WL3 GUI 为硬件和软件端的工具，展开描述DSSS 模式下的灵敏度测试方法，其它品牌的信号发生器也可以参考本文进行 STM32WL3xx 系列的 DSSS 模式下的灵敏度测试。
