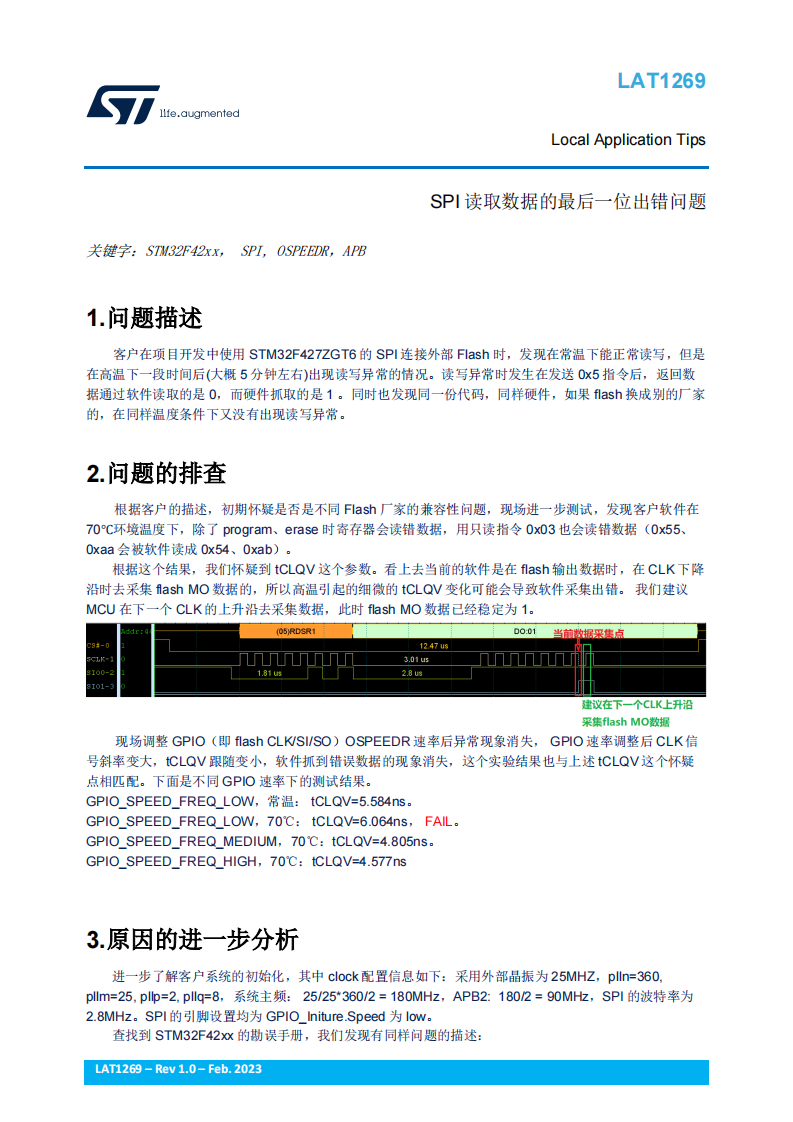

LAT1269 SPI读取数据的最后一位出错问题

问题描述

客户在项目开发中使用 STM32F427ZGT6 的 SPI 连接外部 Flash 时，发现在常温下能正常读写，但是在高温下一段时间后(大概 5 分钟左右)出现读写异常的情况。读写异常时发生在发送 0x5 指令后，返回数据通过软件读取的是 0，而硬件抓取的是 1 。同时也发现同一份代码，同样硬件，如果 flash 换成别的厂家的，在同样温度条件下又没有出现读写异常。

问题的排查

根据客户的描述，初期怀疑是否是不同 Flash 厂家的兼容性问题，现场进一步测试，发现客户软件在70℃环境温度下，除了 program、erase 时寄存器会读错数据，用只读指令 0x03 也会读错数据（0x55、0xaa 会被软件读成 0x54、0xab）。

根据这个结果，我们怀疑到 tCLQV 这个参数。看上去当前的软件是在 flash 输出数据时，在 CLK 下降沿时去采集 flash MO 数据的，所以高温引起的细微的 tCLQV 变化可能会导致软件采集出错。 我们建议MCU 在下一个 CLK 的上升沿去采集数据，此时 flash MO 数据已经稳定为 1。

原因的进一步分析

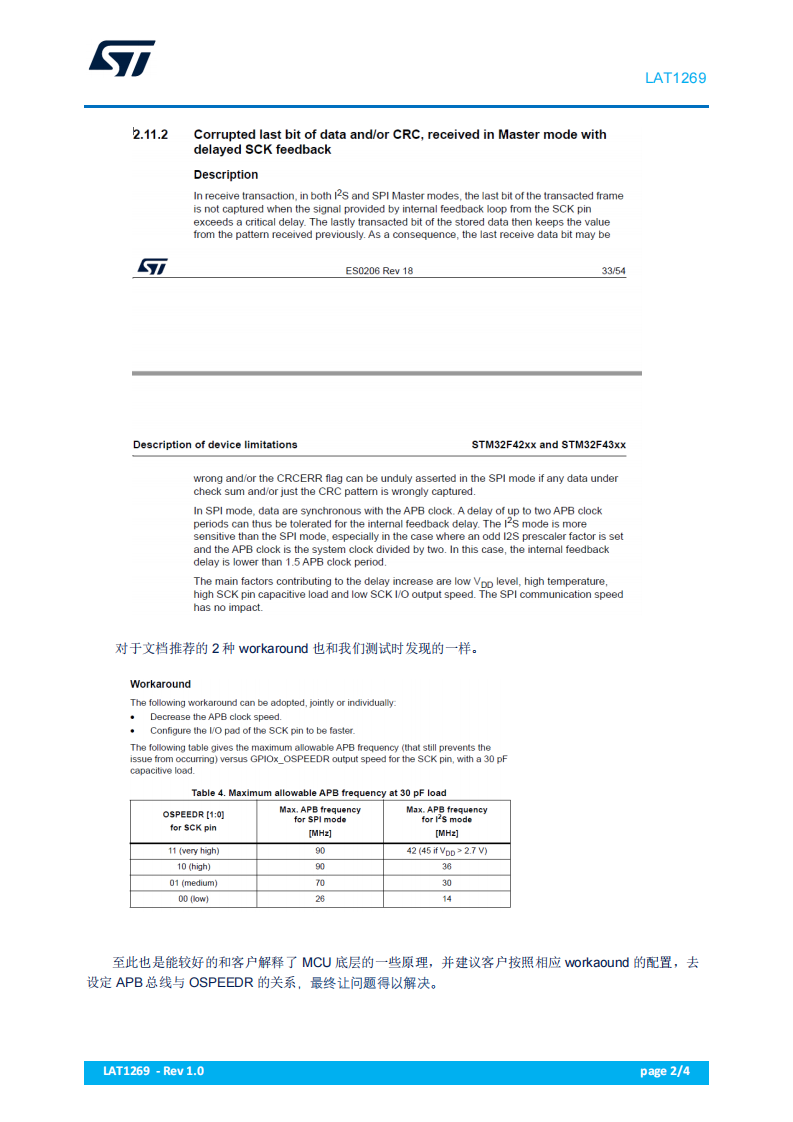

进一步了解客户系统的初始化，其中 clock 配置信息如下：采用外部晶振为 25MHZ，plln=360,pllm=25, pllp=2, pllq=8，系统主频： 25/25*360/2 = 180MHz，APB2: 180/2 = 90MHz，SPI 的波特率为2.8MHz。SPI 的引脚设置均为 GPIO_Initure.Speed 为 low。
