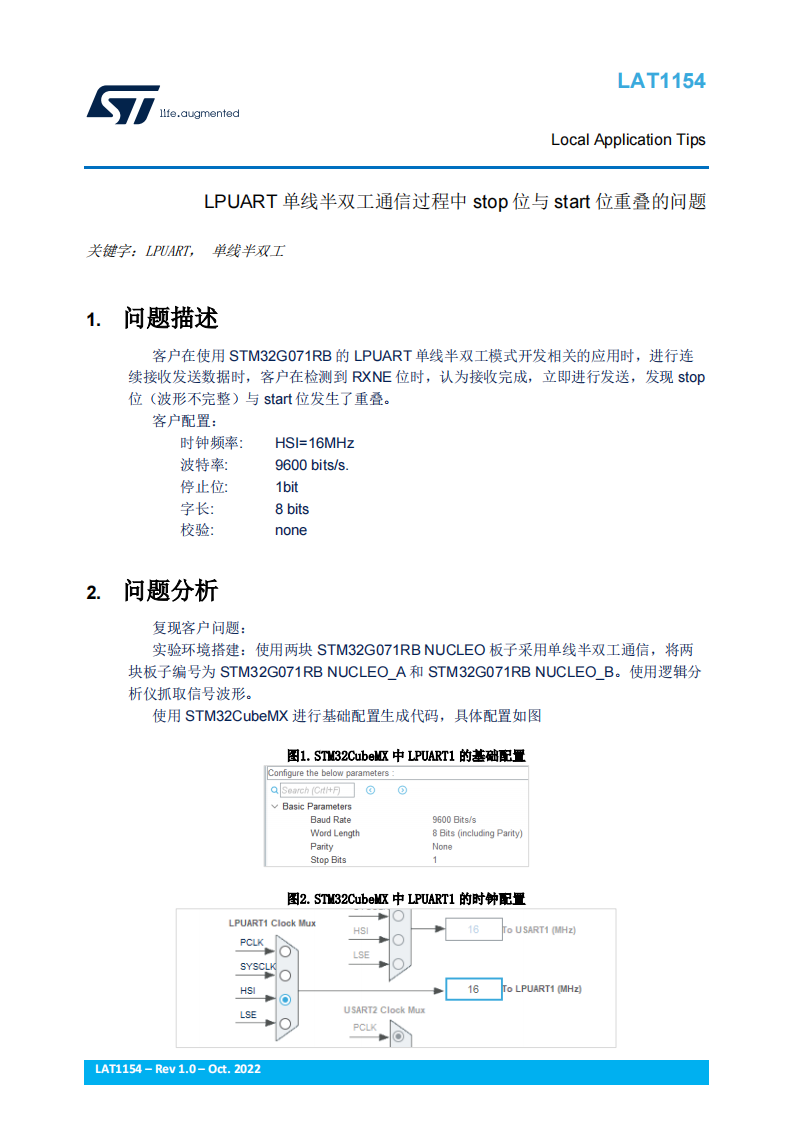

LAT1154 LPUART 单线半双工通信过程中 stop 位与 start 位重叠的问题

问题描述

客户在使用 STM32G071RB 的 LPUART 单线半双工模式开发相关的应用时，进行连续接收发送数据时，客户在检测到 RXNE 位时，认为接收完成，立即进行发送，发现 stop位（波形不完整）与 start 位发生了重叠。

客户配置：

时钟频率:HSI=16MHz

波特率:9600 bits/s.

停止位:1bit

字长:8 bits

校验:none

问题分析

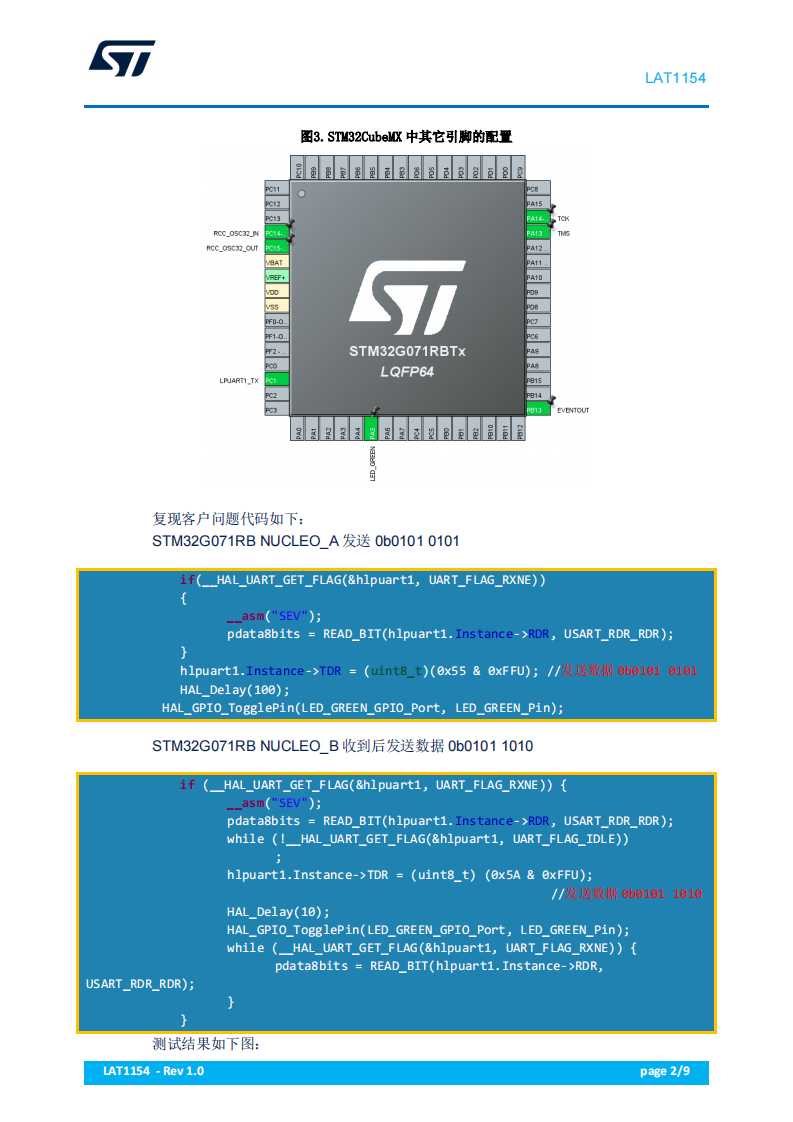

复现客户问题：

实验环境搭建：使用两块 STM32G071RB NUCLEO 板子采用单线半双工通信，将两块板子编号为 STM32G071RB NUCLEO_A 和 STM32G071RB NUCLEO_B。使用逻辑分析仪抓取信号波形。

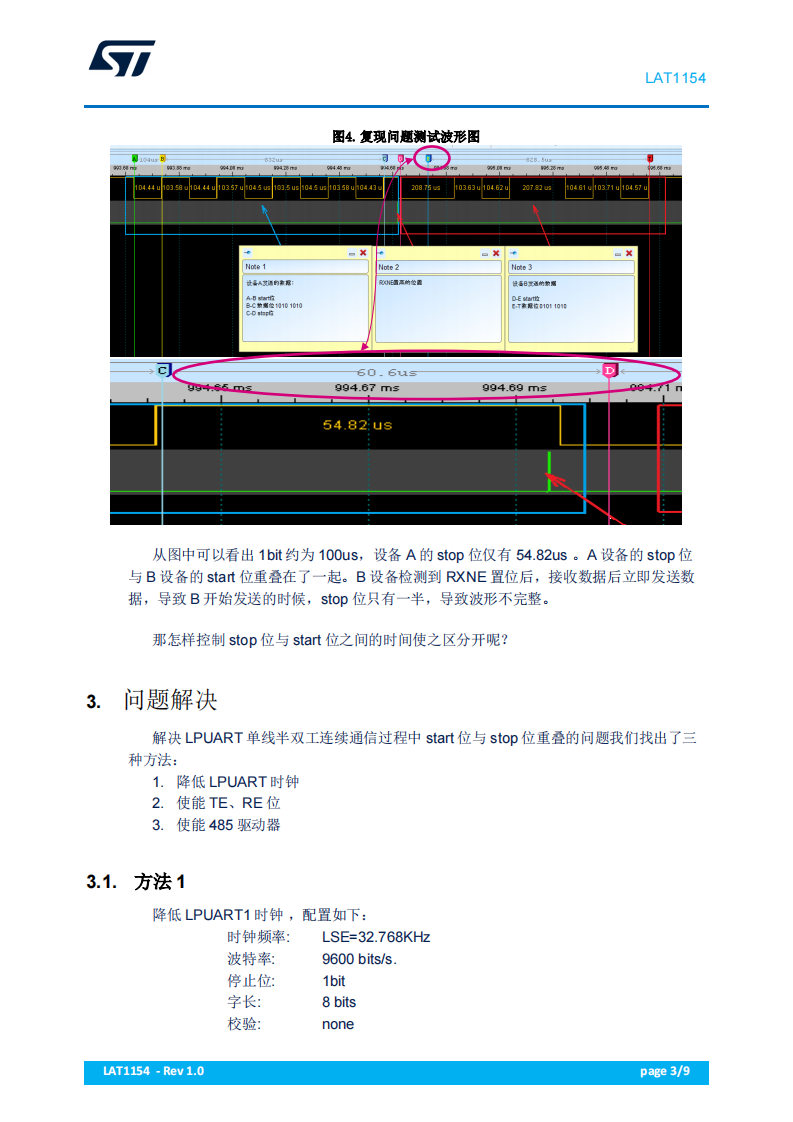

问题解决

解决 LPUART 单线半双工连续通信过程中 start 位与 stop 位重叠的问题我们找出了三种方法：

1. 降低 LPUART 时钟
2. 使能 TE、RE 位
3. 使能 485 驱动器

总结

在 STM32G071 的 LPUART 在单线半双工连续通信过程中可以通过使能 485 驱动器灵活控制 stop 位与 start 位之间的时间，使得接收和发送不会相互干扰。
