本规格书由佰祥电子提供，佰祥电子为矽力杰一级代理，下面简单介绍一下

SY7069 是矽力杰推出的2.5V~5.5V 宽输入同步升压 DC-DC 稳压器，支持 2.5V~5.5V 可调输出，谷值输出电流达 3A，采用 TSOT-23-6 超小型封装，内置低导通电阻功率 MOS 管，专为单节锂电池、碱性电池供电的便携设备高效升压场景设计，兼顾小体积与高能效核心需求。

芯片采用峰值电流模式控制，搭配 1MHz 固定开关频率，瞬态响应迅速且外围电路极简；同步整流架构实现最高 95% 转换效率，轻载工况下静态电流低，节能效果突出。关键特性为自动旁路模式，当输入电压高于输出时无缝切换至直通状态，大幅降低功耗；关断模式可切断输入输出通路，避免反向灌流，保护电池不被过放；内置软启动功能，可靠抑制上电浪涌，保障系统平稳启动。

该芯片集成输出过压保护、逐周期峰值限流、过温保护、输入欠压锁定等完整自恢复防护，工作温度覆盖 - 40℃～+125℃工业级范围，符合 RoHS 与无卤素标准。广泛应用于 TWS 耳机充电盒、智能穿戴、蓝牙音箱、便携式传感器、移动小外设及单节电池供电的低功耗物联网终端，是低压小功率升压方案的高性价比优选。

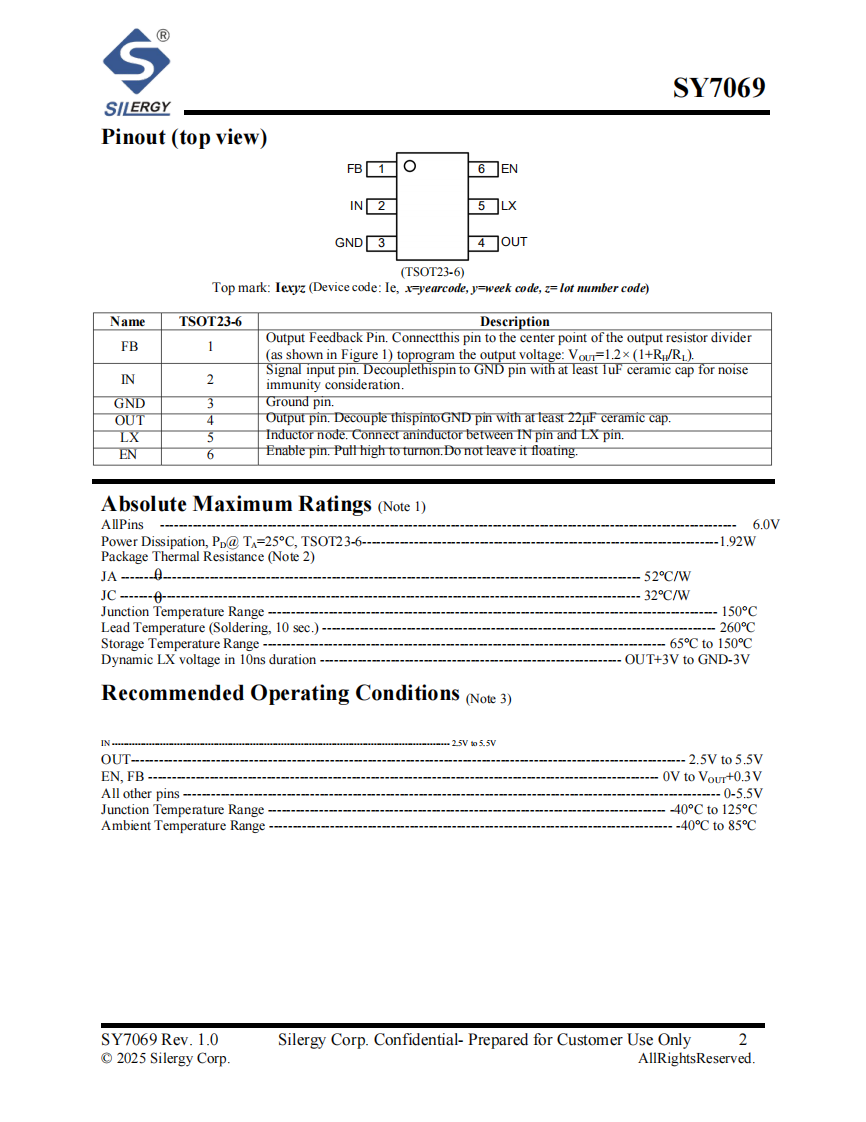

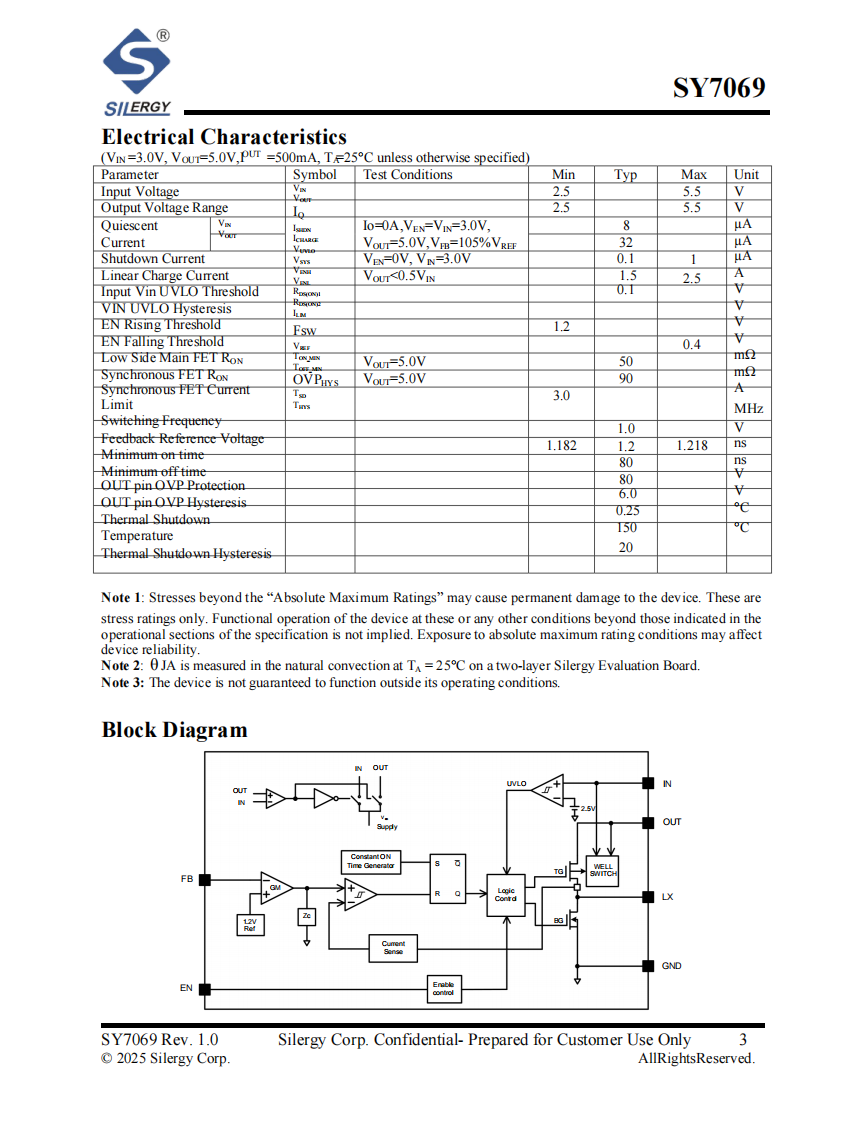

矽力杰 Silergy SY7069 升压稳压器规格书 Datasheet 佰祥电子
