双通道 LLC同步整流 矽力杰 SQ33260 同步整流控制器深度拆解

LLC 谐振变换器同步整流设计一直存在三大核心痛点：一是传统同步整流方案无法兼容 CCM 与 DCM 双模式，负载切换易出现驱动失控；二是双通道 SR MOSFET 无互锁保护，极易发生直通短路，系统可靠性极低；三是轻载工况下驱动损耗居高不下，整机效率无法满足高能效要求。

佰祥电子作为矽力杰官方授权一级代理商，专注电源管理 IC 分销，提供器件选型、原理图评审、PCB Layout 指导、系统级 Debug 全流程技术支持，今天带来矽力杰 SQ33260 双通道 LLC 同步整流控制器硬核拆解，这款芯片专为游戏适配器、台式 / 一体机 PC、AC/DC 适配器打造，支持 200V 高压采样、4.2V~38V 宽压供电，精准解决 LLC 同步整流全场景设计难题。

打破传统限制：为什么需要双通道 LLC 同步整流架构？

传统 LLC 同步整流方案短板明显：仅支持单一导通模式，CCM/DCM 切换时驱动逻辑紊乱；缺少通道互锁机制，双路 MOSFET 同时导通会引发短路故障；轻载无节能机制，待机与轻载损耗过高；关断延时过长，高频工况下损耗与发热问题无法解决。

矽力杰 SQ33260 采用双通道同步整流核心架构，集成双路高压采样、智能栅极驱动、绿色节能、通道互锁四大核心模块，完美适配 LLC 谐振变换器全工况运行。

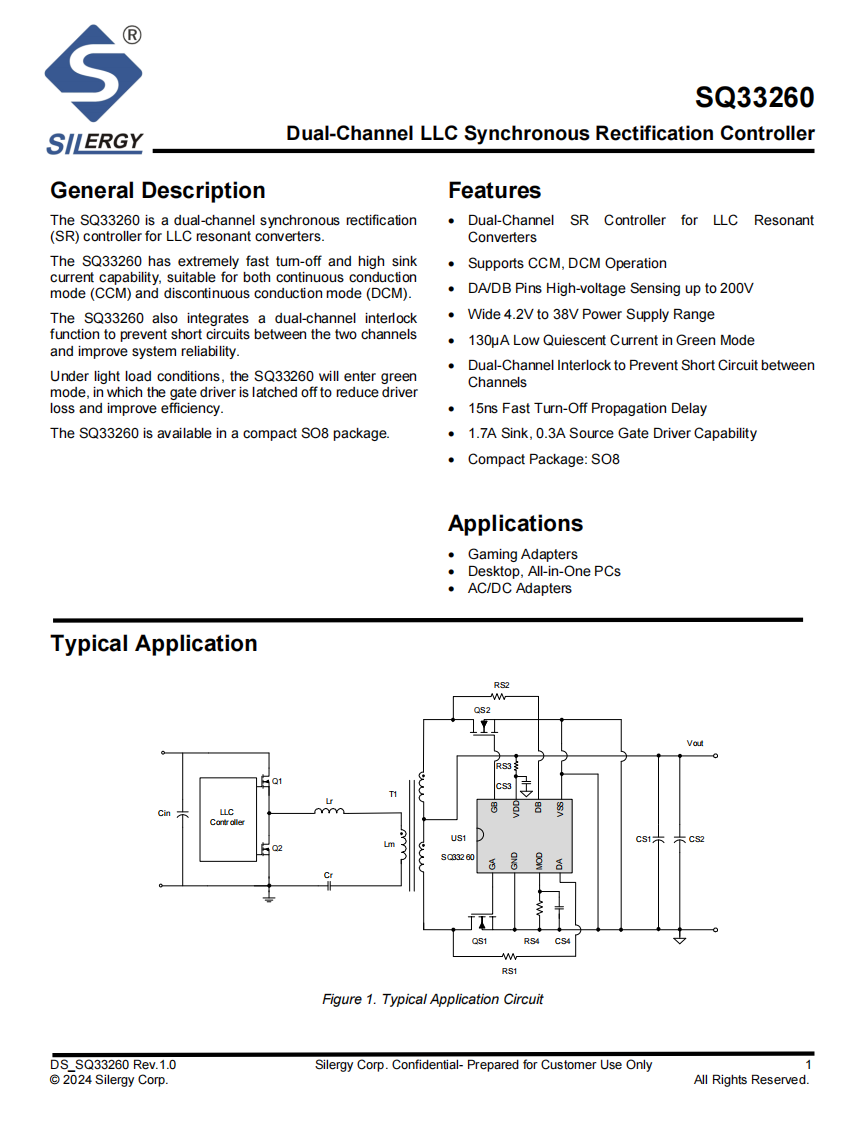

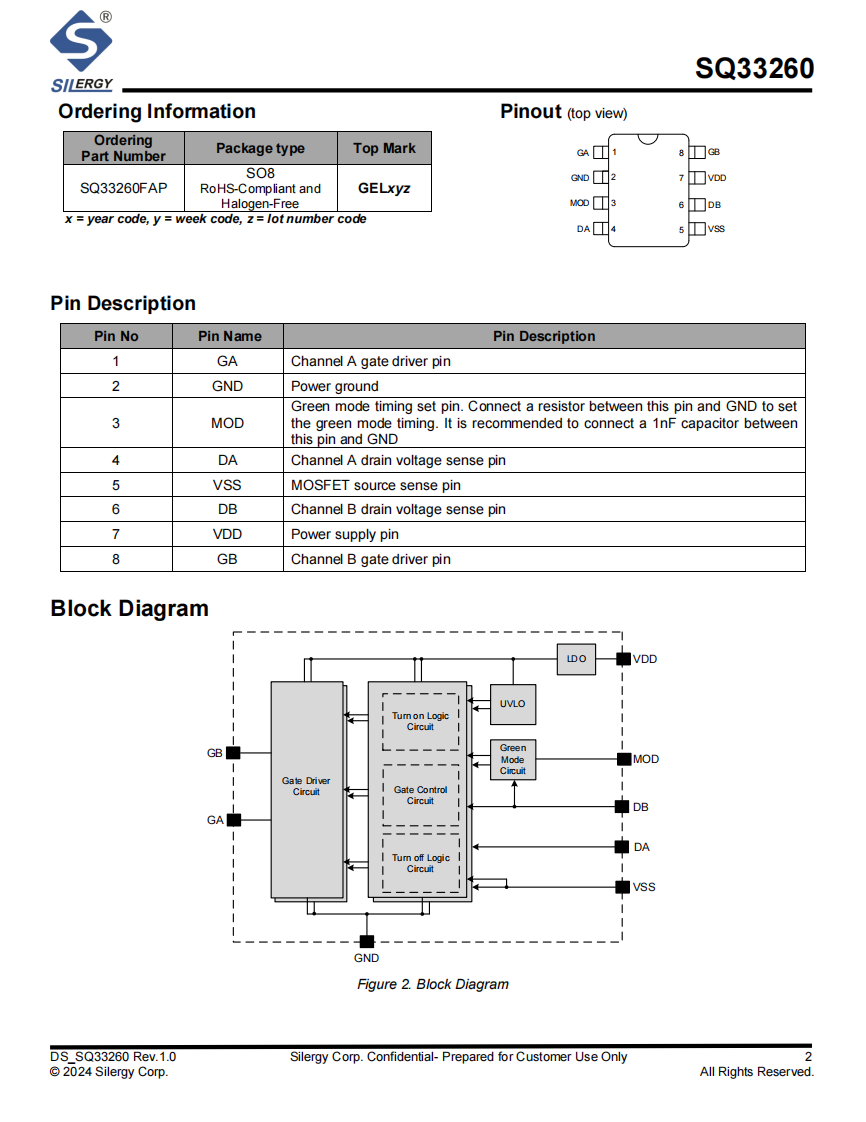

其典型应用为 24V/10A LLC 变换器电路，芯片 DA、DB 引脚分别采集两路 SR MOSFET 漏极电压，VDD 引脚接入 4.2V~38V 工作电源，GA、GB 引脚独立驱动双路 SR MOSFET，MOD 引脚外接电阻配置绿色模式触发时序，VSS 引脚完成 MOSFET 源极采样，搭配限流电阻、稳压电容即可搭建稳定的同步整流回路。

突破设计瓶颈：拆解 SQ33260 的四大 “杀手锏”

杀手锏 1：全工况适配，双模式 + 宽压采样无死角

1. 原生支持 LLC 变换器 CCM、DCM 双模式运行，负载切换无驱动异常

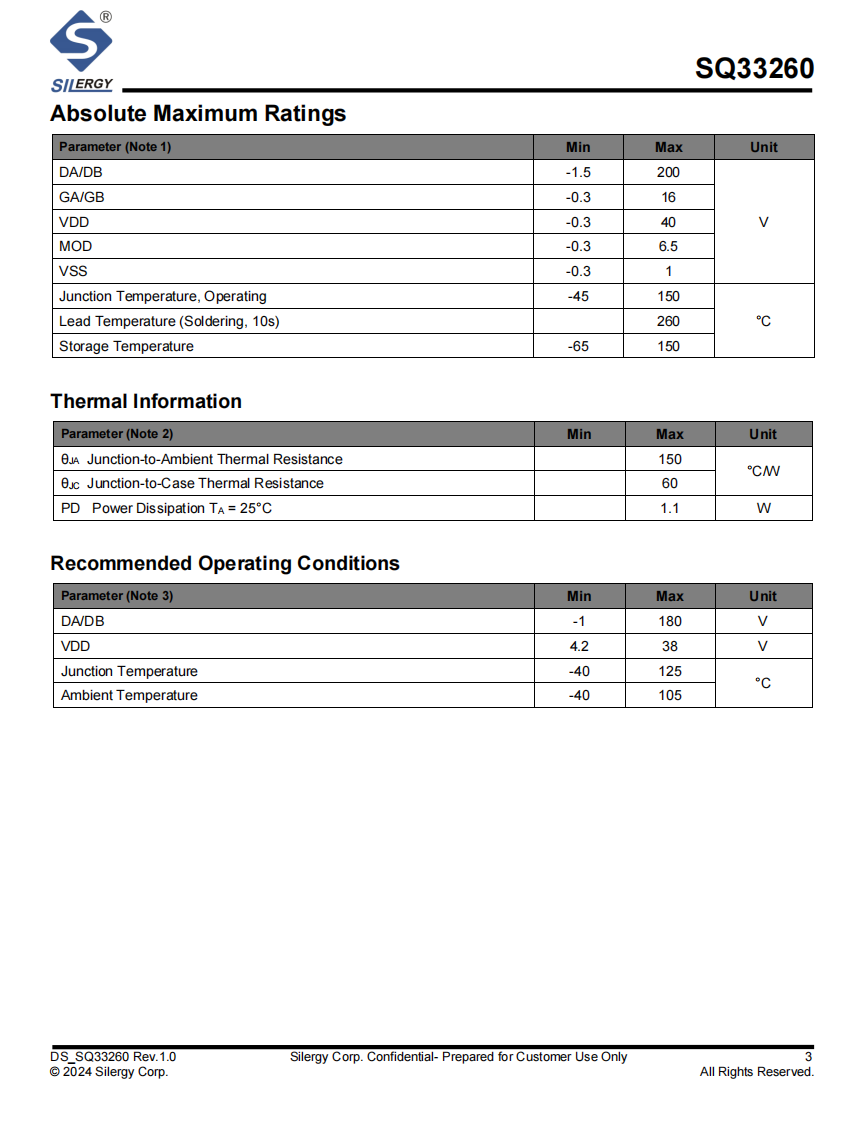

2. DA/DB 采样引脚耐压最高达 200V，推荐工作电压范围 - 1V~180V
3. VDD 支持 4.2V~38V 宽压供电，适配各类电源辅助供电方案

杀手锏 2：极速驱动性能，低延时 + 大电流驱动更强劲

1. 关断传播延时低至 15ns，快速切断驱动，从根源避免 MOSFET 直通
2. 栅极驱动峰值 1.7A 灌电流、0.3A 拉电流，轻松驱动大功率 SR MOSFET
3. 开通传播延时仅 20ns，高频 LLC 场景响应无滞后、无波形失真

杀手锏 3：智能绿色模式，轻载节能 + 超低静态功耗

1. 轻载条件下自动锁存栅极驱动，大幅降低驱动损耗提升效率
2. 绿色模式静态电流低至 130μA，轻载与待机工况效率显著优化
3. MOD 引脚外接 50kΩ~200kΩ 电阻，可灵活配置绿色模式触发时序

杀手锏 4：高可靠防护，双通道互锁 + 全维度保护

1. 内置双通道互锁功能，一路 MOSFET 开通时另一路强制禁用，杜绝通道短路
2. 集成过温保护，芯片结温超 165℃自动关断驱动，降至 150℃自动恢复工作
3. 搭载 VDD 欠压锁定功能，上电未启动前栅极强制下拉，避免 MOSFET 误开通

总结

矽力杰 SQ33260 绝非普通同步整流控制器，是游戏适配器、台式机 / 一体机 PC、AC/DC 适配器等中大功率 LLC 电源场景的核心控制组件。

芯片核心集成双通道同步整流控制、CCM/DCM 全模式支持、200V 高压采样、15ns 极速关断、智能绿色模式、双通道互锁、过温 / 欠压全保护功能，一站式解决 LLC 同步整流设计痛点。

原生适配场景：游戏适配器、台式及一体机 PC、AC/DC 适配器。

针对中大功率 LLC 同步整流设计需求，矽力杰 SQ33260 是高性价比优选，值得选型画板测试；佰祥电子作为矽力杰官方授权一级代理商，提供器件选型、原理图评审、PCB Layout 指导、系统级 Debug 全流程技术支持，助力电源产品快速落地。
