高压输入适配复杂、瞬态响应速度不足、同步整流小型化集成困难是通信设备、汽车系统、高压后级调压供电领域的核心痛点。作为设备供电的核心组件，电源管理芯片的稳压、能效控制、安全防护能力直接决定终端产品的稳定性、能效水平与小型化程度。作为矽力杰核心合作代理商，佰祥电子本期为您深度解析 SY8502 电源管理芯片。
一、原生集成：一体化架构设计，适配非隔离通信、汽车系统、次级高压后级调压需求

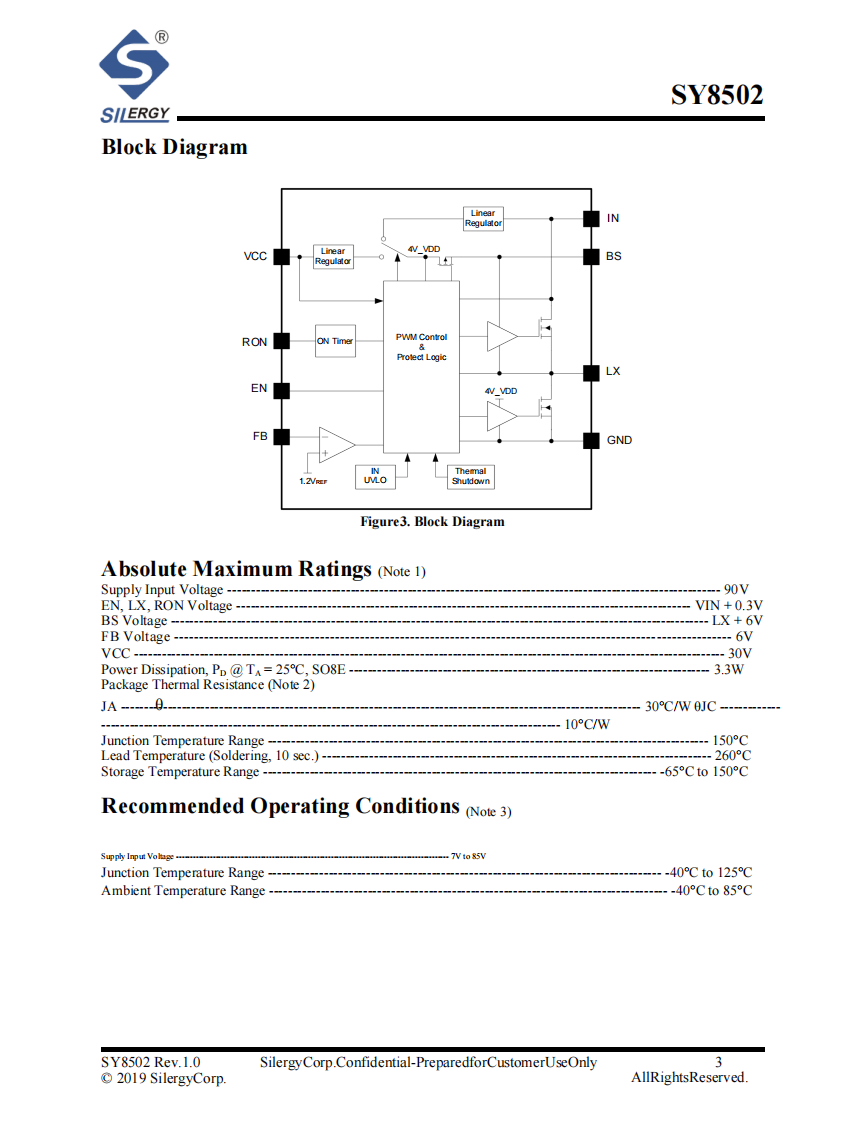

SY8502 并非简单的控制电路与功率器件的组合拼接，而是立足于非隔离通信、汽车系统、次级高压后级调压全场景需求的一体化原生架构设计。芯片集成 500mΩ 上管与 240mΩ 下管低导通电阻同步功率 MOSFET，内置 Instant PWM 快速瞬态控制架构，集成 2ms 内部软启动电路，配置 ±2% 高精度 1.2V 参考电压模块，内置两路内部 LDO 稳压电路，集成逐周期过流保护单元，具备精准阈值 EN 使能控制功能，集成自举驱动电路。在 SO8E 紧凑封装内实现了高集成、低成本、高能效、高可靠性的四重平衡，完美适配非隔离通信降压调节器、次级高压后调节器、汽车系统的一站式解决方案。
二、五大核心技术亮点，破解非隔离通信、汽车系统、次级高压后级调压设计痛点
SY8502 输入电压范围覆盖 7V 至 85V，具备 1.2A 连续输出电流与 1.8A 峰值输出电流能力，上管峰值电流限制 3.2A，开关频率可在 200kHz 至 500kHz 范围内可调，内部集成高低侧同步 MOSFET 与 Instant PWM 瞬态控制架构，采用 SO8E 小型化封装。
亮点一：核心精准调控技术
SY8502 采用 Instant PWM 架构实现无环路补偿快速控制，搭载 ±2% 精度 1.2V 反馈参考电压，具备 1.21V 精准 EN 使能阈值，输入 UVLO 启动阈值 6.3V，可实现高压工况下输出电压的精准稳定调节。
亮点二：全工况高效运行控制
SY8502 集成 500mΩ 上管与 240mΩ 下管低导通电阻同步开关，有效降低同步整流导通损耗，开关频率可在 200kHz 至 500kHz 灵活配置，连续导通模式下保持伪恒定频率，大幅缩小电感与电容体积。
亮点三：输出性能优化功能
SY8502 内置 2ms 内部软启动电路有效限制上电浪涌电流，Instant PWM 架构带来优异快速瞬态响应，输出电压可通过反馈电阻分压灵活配置，完美适配高压大阶跃降压应用需求。
亮点四：超低启动与静态功耗
SY8502 关断电流最大值 11μA，静态电流最大值 400μA，输入欠压锁定阈值低至 6.3V 可实现低压启动，内置双路 LDO 智能切换降低内部功耗，适配低功耗待机场景。
亮点五：全维度硬件安全保护
SY8502 具备高低侧 MOSFET 逐周期过流限制保护，输出电压跌落至设定值 33% 时自动降流保护，内置 150℃过热关断保护且具备 15℃回滞，配置输入超压与欠压锁定保护，全方位保障芯片与终端系统安全。
三、产品核心价值与定位
总体而言，SY8502 绝非一款简单的 “电源管理芯片”，而是矽力杰针对非隔离通信、汽车系统、次级高压后级调压应用场景，在高集成、低成本、高能效、高可靠性、小型化五大核心需求上做出的精准工程取舍，充分体现了矽力杰在电源管理芯片领域的深厚技术底蕴。SY8502 可应用于非隔离通信降压调节器、次级高压后调节器、汽车系统等场景。作为矽力杰的核心合作代理商，佰祥电子不仅提供原装正品的 SY8502 全系列芯片，更将持续结合客户的实际产品应用场景，提供从器件选型、原理图评审、PCB Layout 指导到系统级 Debug 的全方位技术支持，助力您的通信设备、汽车电子、高压供电产品在工业与车载应用领域实现更高效、更可靠的落地。在宽压输入、同步整流、快速瞬态、小型化集成成为高压电源芯片主流趋势的当下，SY8502 凭借 85V 宽压输入、同步整流架构、Instant PWM 快瞬态特性，大幅降低高压非隔离降压电源设计难度，是 48V 通信、42V 车载等高压供电场景的优选器件。
