便携消费电子负载突变时动态响应速度不足、终端小型化设计中外围器件尺寸偏大、低功耗待机与大电流稳定输出难以兼顾，作为设备供电的核心组件，电源管理芯片的稳压、稳流、能效控制、安全防护能力直接决定终端产品的稳定性、能效水平与小型化程度。作为矽力杰核心合作代理商，佰祥电子本期为您深度解析 SQ28053QWC 电源管理芯片。
一、原生集成：一体化架构设计，适配便携消费电子供电需求

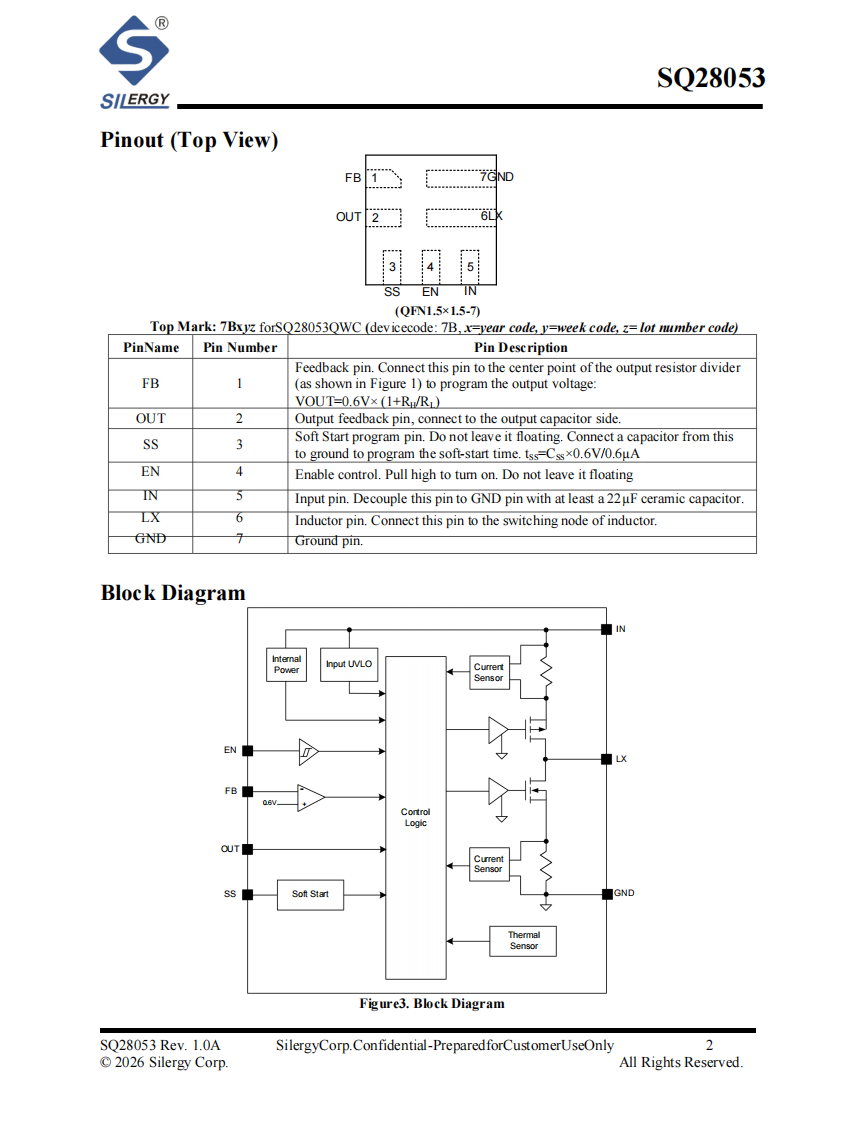

SQ28053QWC 并非简单的控制电路与功率器件的组合拼接，而是立足于便携消费电子全场景需求的一体化原生架构设计。芯片原生集成 85mΩ/50mΩ 低导通电阻主开关与同步整流开关、1.5MHz 固定频率控制模块、外部可编程软启动模块、输入欠压锁定模块、逐周期过流保护模块、输出自动放电模块、热传感保护模块、打嗝模式短路保护模块。在 QFN1.5×1.5-7 超紧凑封装内实现了高集成、低成本、高能效、高可靠性的四重平衡，完美适配智能手机、迷你笔记本 PC、接入点路由器的一站式解决方案。
二、五大核心技术亮点，破解便携消费电子设计痛点

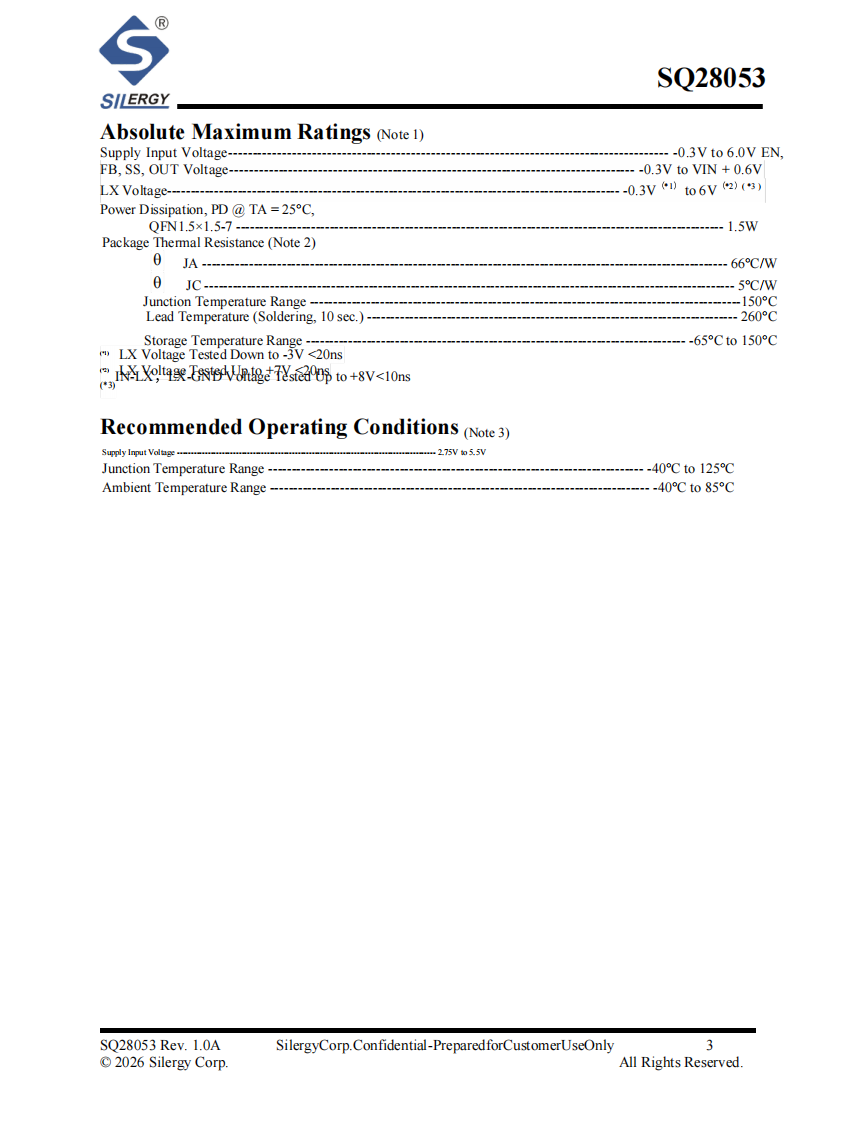

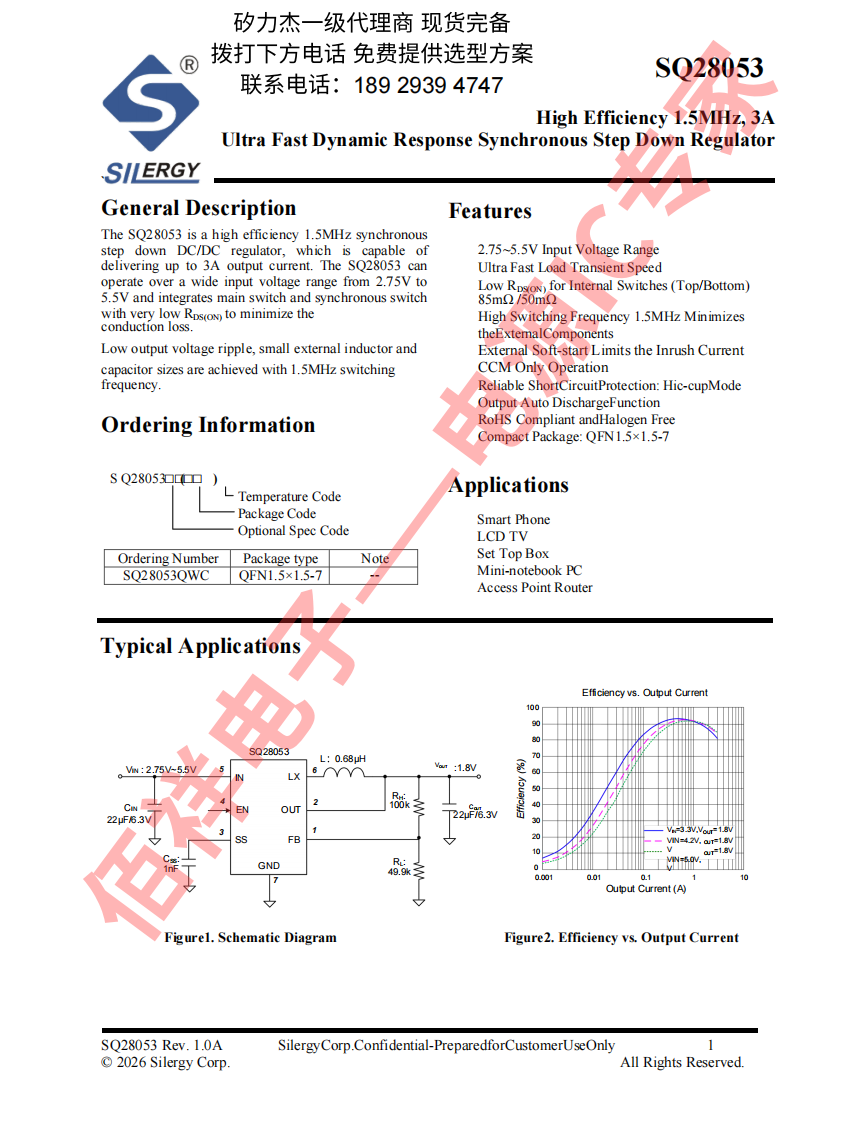

SQ28053QWC 拥有 2.75V 至 5.5V 宽输入电压范围，具备 3A 持续输出电流能力，高端 FET 峰值限流可达 4.65A，采用 1.5MHz 固定开关频率，集成低导通电阻同步整流开关、可编程软启动、全维度保护机制，全程工作在 CCM 模式，采用 QFN1.5×1.5-7 超小型化封装。
亮点一：核心精准调控技术
芯片搭载 0.6V±1% 高精度反馈参考电压，全温度范围保持稳定的稳压精度，通过 FB 引脚电阻分压即可灵活配置输出电压，采用恒定导通时间控制架构实现超快速负载动态响应，全程工作在 CCM 模式，保障全负载区间稳压性能持续稳定。
亮点二：全工况高效运行控制
芯片集成 85mΩ 主开关与 50mΩ 同步整流开关，大幅降低大电流工况下的导通损耗，1.5MHz 高开关频率可搭配极小尺寸的外围电感与电容，优化全负载区间转换效率，在 3.3V 输入、1.8V 输出工况下峰值效率可达 90% 以上。
亮点三：输出性能优化功能
芯片支持外部可编程软启动功能，通过外接电容可灵活设置启动时间，有效限制启动浪涌电流，内置输出自动放电功能，关断时可快速泄放输出电压，1.5MHz 高频工作模式实现了极低的输出电压纹波，适配便携设备精密供电需求。
亮点四：超低启动与静态功耗
芯片输入欠压锁定上升阈值为 2.55V，低电压即可稳定启动，关断模式下静态电流典型值仅 0.1μA，极大降低设备待机功耗，EN 引脚具备 1.1V 高电平与 0.4V 低电平精准启停阈值，完美适配便携设备低功耗控制需求。
亮点五：全维度硬件安全保护
芯片支持逐周期峰值电流限制与谷值限流双重防护，搭载打嗝模式输出短路保护机制，输出欠压时可快速触发保护动作，内置 150℃过温关断保护且配备 15℃迟滞自动恢复功能，全方位保障便携设备供电系统安全。
三、产品核心价值与定位
总体而言，SQ28053QWC 绝非一款简单的 “电源管理芯片”，而是矽力杰针对便携消费电子供电场景，在高集成、低成本、高能效、高可靠性、小型化五大核心需求上做出的精准工程取舍，充分体现了矽力杰在电源管理芯片领域的深厚技术底蕴。该芯片适用于智能手机、LCD TV、机顶盒、迷你笔记本 PC、接入点路由器场景。
作为矽力杰的核心合作代理商，佰祥电子不仅提供原装正品的 SQ28053QWC 全系列芯片，更将持续结合客户的实际产品应用场景，提供从器件选型、原理图评审、PCB Layout 指导到系统级 Debug 的全方位技术支持，助力您的便携智能终端、消费电子设备在智能硬件领域实现更高效、更可靠的落地。随着消费电子向超小型化、低功耗、快响应方向持续发展，高集成小封装同步降压转换器成为便携设备供电设计的核心刚需，SQ28053QWC 凭借超小封装、高频高集成、超快动态响应特性，成为 3A 级便携设备降压供电选型的优选方案。
