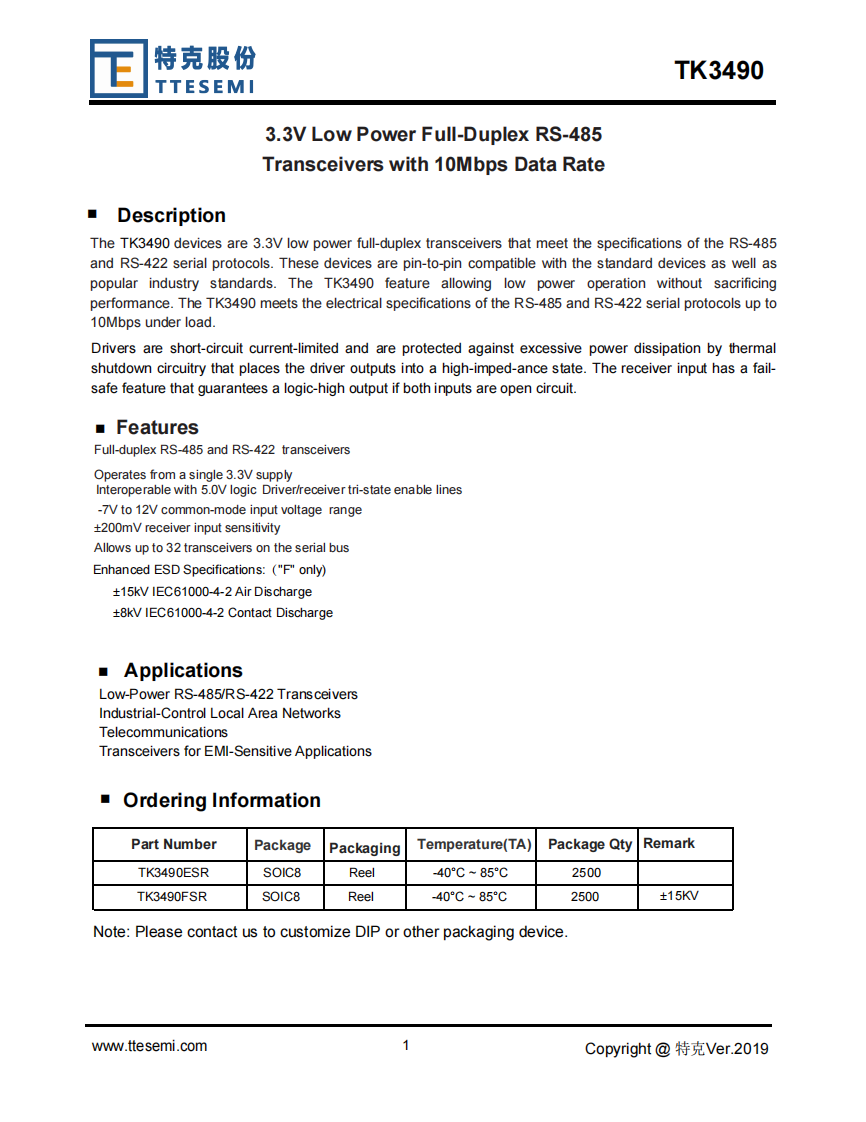

一、产品简介
TK3490 是一款3.3V 低功耗全双工 RS-485/RS-422 收发器，国产自研芯片，引脚对引脚完全对标 MAX3490，可直接替代进口芯片，无需修改 PCB 与外围电路，实现高效国产化替换。
二、核心功能特点
- 全双工架构设计，同时支持 RS-485、RS-422 通讯协议
- 单路 3.3V 电源供电，低功耗工作模式，设备能耗更低
- 宽共模输入电压范围：-7V ~ +12V，工业环境抗干扰能力强
- 接收器输入灵敏度：±200mV，微弱差分信号精准识别
- 总线扩容性强，单总线最多可挂载 32 组收发器节点
- 集成多重防护：驱动器短路电流限制、热关断保护
- 增强型 ESD 静电防护（特殊后缀型号）：
- IEC61000-4-2 空气放电：±15kV
- IEC61000-4-2 接触放电：8kV
- 工业级工作温区：-40℃ ~ +85℃，适应高低温恶劣工况
- 标准工业封装，兼容性强，批量供货稳定
三、关键电气参数
| 项目 | 技术参数 |
|---|---|
| 供电电压 | 单 3.3V 供电 |
| 通讯方式 | 全双工 RS-485 / RS-422 |
| 最高传输速率 | 10Mbps |
| 共模电压范围 | -7V ~ +12V |
| 接收端输入灵敏度 | ±200mV |
| 总线最大节点数 | 32 个 |
| 工作温度 | -40℃ ~ +85℃ |
| 空气静电防护 | ±15kV（增强版） |
| 接触静电防护 | 8kV（增强版） |
四、应用范围
五、订购型号信息
| 产品型号 | 封装 | 包装形式 | 工作温度 | 包装数量 | 备注 |
|---|---|---|---|---|---|
| TK3490ESR | SOIC-8 | 卷带 | -40℃~85℃ | 2500 / 盘 | |
| TK3490ETR | TSSOP-8 | 卷带 | -40℃~85℃ | 2500 / 盘 | |
| TK3490FSR | SOIC-8 | 卷带 | -40℃~85℃ | 2500 / 盘 | ESD 防护 ±15KV |
| TK3490FTR | TSSOP-8 | 卷带 | -40℃~85℃ | 2500 / 盘 | ESD 防护 ±15KV |
六、产品核心优势
- 完美替代：硬件 PIN 脚、电气参数、功能逻辑完全对标 MAX3490，无缝替换进口料，解决交期、缺货、成本痛点；
- 性能稳定：10Mbps 高速传输、宽温宽压、强共模抗扰，满足工业长期稳定运行要求；
- 安全防护：短路、过热、静电多重防护，降低现场故障率，提升产品可靠性；
- 多规格选型：主流 SOIC-8、TSSOP-8 封装 + 常规 / 高 ESD 版本，适配不同产品设计需求。
