DEVICENET 转CC-LINK 协议转换网关工业级 HT3S-DNS-CCS

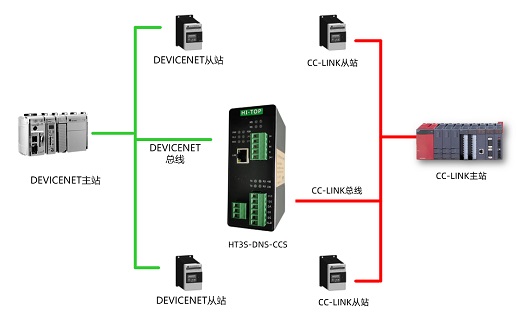

HT3S-DNS-CCS 是一款 CC-LINK 从站功能的通讯网关。该产品主要功能是将DEVICENET 接入到 CC-LINK 网络中。本网关连接到 CC-LINK 总线中作为从站使用，连接到 DEVICENET总线中作为从站使用。即可以实现DEVICENET接口仪表、变频器、综保、软启动器或施耐德PLC等设备接入到三菱的CC-LINK 网络系统。

技术指标

DEVICENET 技术参数

• DeviceNet接口为从站，支持poll扫描；
• 支持的波特率：125K, 250K, 500K；
• DeviceNet网络总线供电；
• DeviceNet最大输入输出长度：各128字节；
• DeviceNet站地址：0-31，一个网络，包括主站在内，最多接31个节点。

CC-LINK 技术参数

• 网关的 CC-LINK 接口作为从站工作；
• 网关支持 CC-LINK Ver1.0/Ver2.0；
• 网关最大支持输入输出各 48/256 字节；
• 波特率支持：156K、625K、2.5M、5M 可选；
• 站地址：0-31；
• 网关作为远程设备站工作。

电气参数

• 电源电压：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE
• 环境温度： 运输和存储：-40℃～+85℃ 工作温度：-40℃～+75℃
• 工作相对湿度：-25～55℃， 湿度≤95%
• 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；
• 安装方式：35mm导轨；
• 防护等级：IP20；
• 重量：约500g。
