Modbus RTU转CC-LINK  IEFB 从站协议转换器网关工业级  HT3S-CIS-MDN

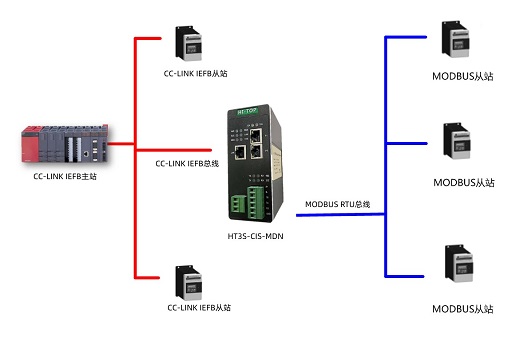

HT3S-CIS-MDN 是一款 CC-LINK IEFB 从站功能的通讯网关。该产品主要功能是将Modbus RTU 接入到 CC-LINK IEFB网络中。本网关连接到 CC-LINK IEFB总线中作为从站使用，连接到 Modbus RTU总线中作为主站或从站使用。即可以实现MODBUS RTU接口仪表、变频器、综保、软启动器或施耐德PLC等设备接入到三菱的CC-LINK IEFB网络系统。

技术指标

MODBUS-RTU 技术参数

• 网关的MODBUS接口可通过拨码选择做为主站或从站，两种工作方式二选一工作。
• 网关的MODBUS接口可通过拨码选择RS485接口或RS232接口，两种接口二选一工作。
• 网关的MODBUS波特率支持： 2400、4800、9600、19.2K、38.4K、57.6K、115.2K等。
• 网关的MODBUS字符格式及校验位：8位无校验+1停止位、8位+偶校验+1停止位、8位+奇校验+1停止位、8位无校验+2停止位。
• 网关作为MODBUS 主站，支持01H、02H、03H、04H、05H、06H、0FH、10H号功能。
• 网关作为MODBUS 从站，支持03H、04H、06H、10H号功能。
• 网关作为MODBUS 主站，最多能带32个Modbus从站。

CC-LINK IE FIELD BASIC 技术参数

• 网关作为CC-LINK IE FIELD BASIC网络的从站，可以连接三菱的PLC。
• 通过网关的拨码，可以设置网关占用1个站~4个站。
• 输入输出字节数：输入字数128 word、输出字数128 word。
• 网关占用几个站，直接决定输入输出数量，参考以下图：

电气参数

• 电源电压：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE
• 环境温度： 运输和存储：-40℃～+85℃ 工作温度：-40℃～+75℃
• 工作相对湿度：-25～55℃， 湿度≤95%
• 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；
• 安装方式：35mm导轨；
• 防护等级：IP20；
• 重量：约500g。
