产品描述

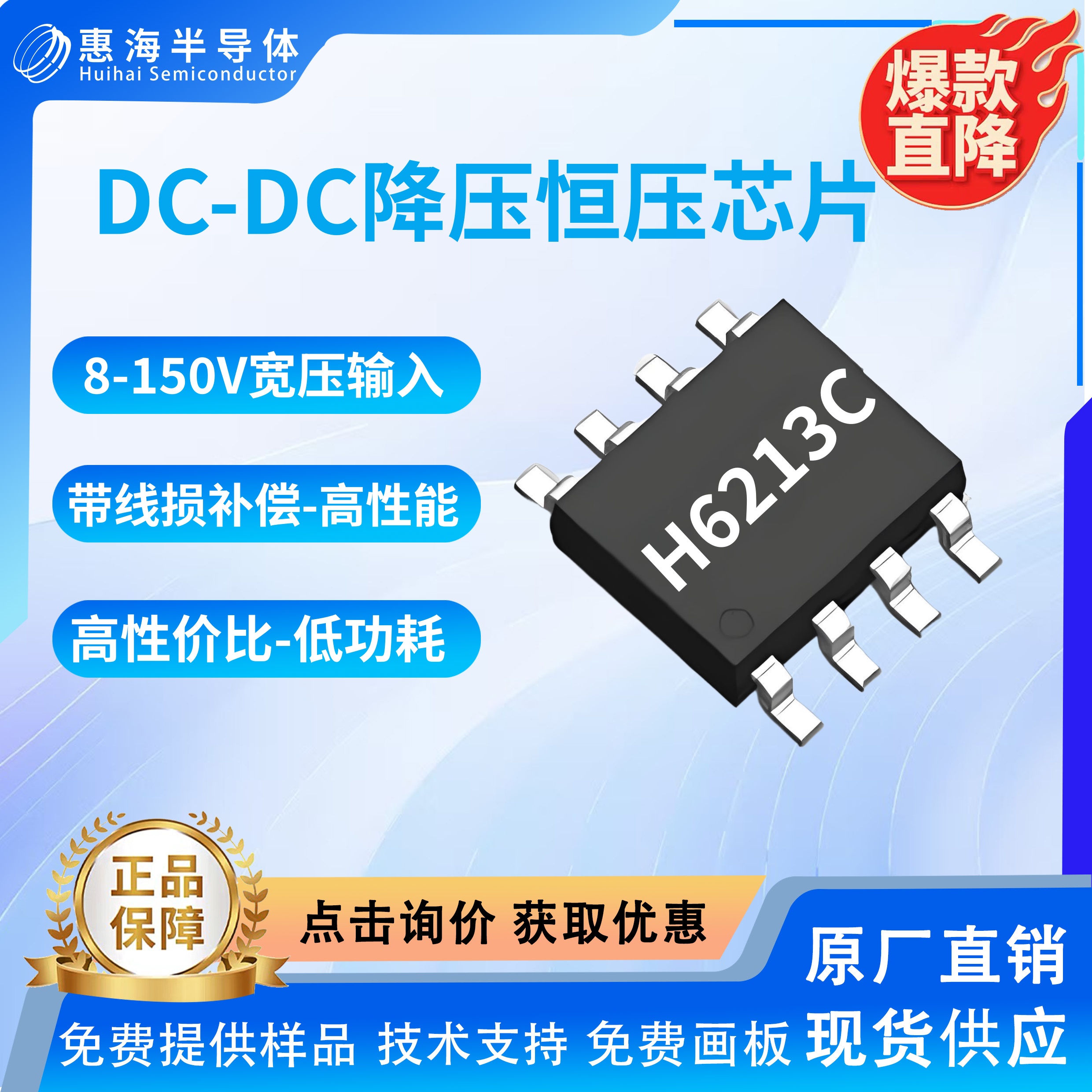

H6213C是一种内置150V耐压MOS，支持输入高达120V的高压降压开关控制器，可以向负载提供1A的连续电流。H6213C支持输出恒定电压，可以通过调节VFB采样电阻来设置输出电压，同时支持大电流限制，可以通过修改CS采样电阻来设置输出电流大值。典型开关频率为130KHz，设计有小开关频率5KHz，可以确保良好的输出动态响应。在轻型负载下，H6213C将进入PWM+PFM模式，以获得较高的转换效率。H6213C集成软启动，可大幅度减弱输入打火时产生浪涌对芯片的损坏，同时集成热保护、输出短路保护、输出电流限制，提供可靠的容错操作。H62130集成了输入线路电压补偿和高带宽环路，以满足高输出电压精度。H6213C支持低输出电压应用，低可带到3.3V。H6213C采用ESOP-8封装，芯片底部设计有功率散热焊盘，连接芯片的VIN输入端及内置MOS漏极，可以有效的帮助芯片加大散热。
产品特征
内置150V高压MOS
宽压12V-120V输入范围
支持输出电压低可调至3.3V
典型的1A大持续电流
转换效率高可达95%
输出线损电压补偿
输出电压精度高
带软启动功能(SS)
带过流保护功能(0CP)
带过热保护功能(0TP)
带输出短路保护功能(SCP)
典型应用
恒压电源
汽车充电器、电池充电器
电动自行车、扭扭车、电动车手机充电
