您是否正在为电动自行车、扭扭车或电动汽车设计一款可靠的手机充电器或仪表供电方案?输入电压高达几十甚至上百伏,如何高效、稳定地降压到5V或3.3V,是设计的关键痛点。

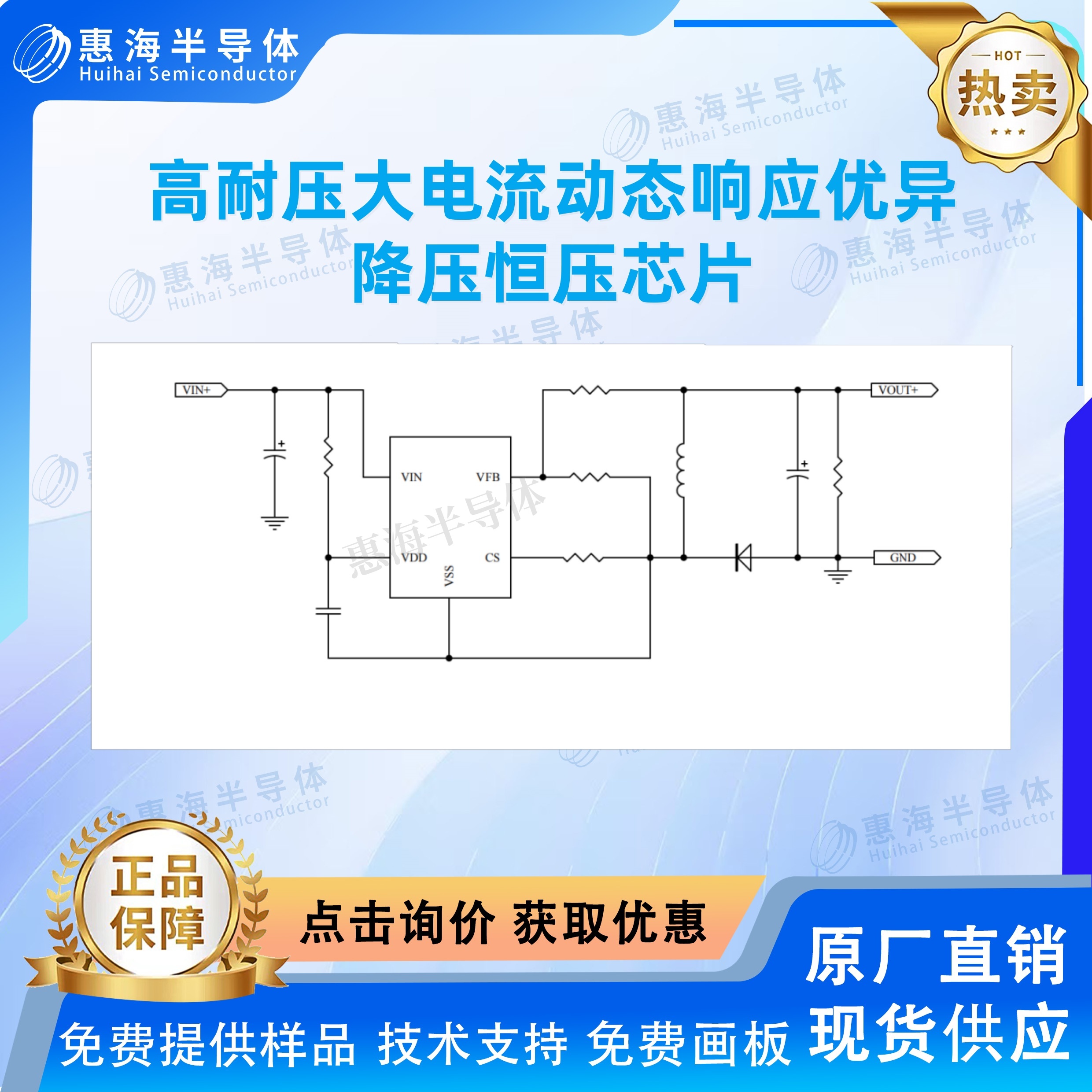

H6213C 正是解决这一问题的不错之选。它专为高压降压应用优化,能将12V-120V的宽范围输入电压,安全地转换为设备所需的低电压(最低可至3.3V),并提供高达1A的持续电流。
为什么H6213C是您的选择?
-
“抗造”的高压能力: 内置150V耐压MOS,直接应对电动车电池组的电压波动(如48V、60V、72V系统),无需复杂的多级变换,简化电路设计。
-
为充电而生: 无论是给手机充电,还是为其他便携设备供电,1A的输出能力足以满足主流需求。最高95%的转换效率意味着更少的发热,更可靠的充电体验。
-
保护全面,不怕“意外”: 我们的客户关心的就是可靠性。H6213C集成了输出短路保护、过流保护、过热保护。即使输出端短路或长时间满载工作,芯片也能安全无恙。
-
精准的电压输出: 无论是驱动精密的MCU,还是为传感器供电,高精度的输出电压都能保证系统稳定运行。
封装与散热:为功率而生
H6213C采用ESOP-8封装,底部的大面积散热焊盘直接连接输入和地,能有效将热量传导至PCB,保证1A大电流下稳定工作,这在密闭的电动车充电器环境中尤为重要。
一句话总结: 如果您需要一款高输入电压、高可靠性、外围简单的降压恒压芯片,来为您的电动车、汽车电子产品供电,H6213C是您不容错过的选择。
