3J系列差分晶振产品介绍文档

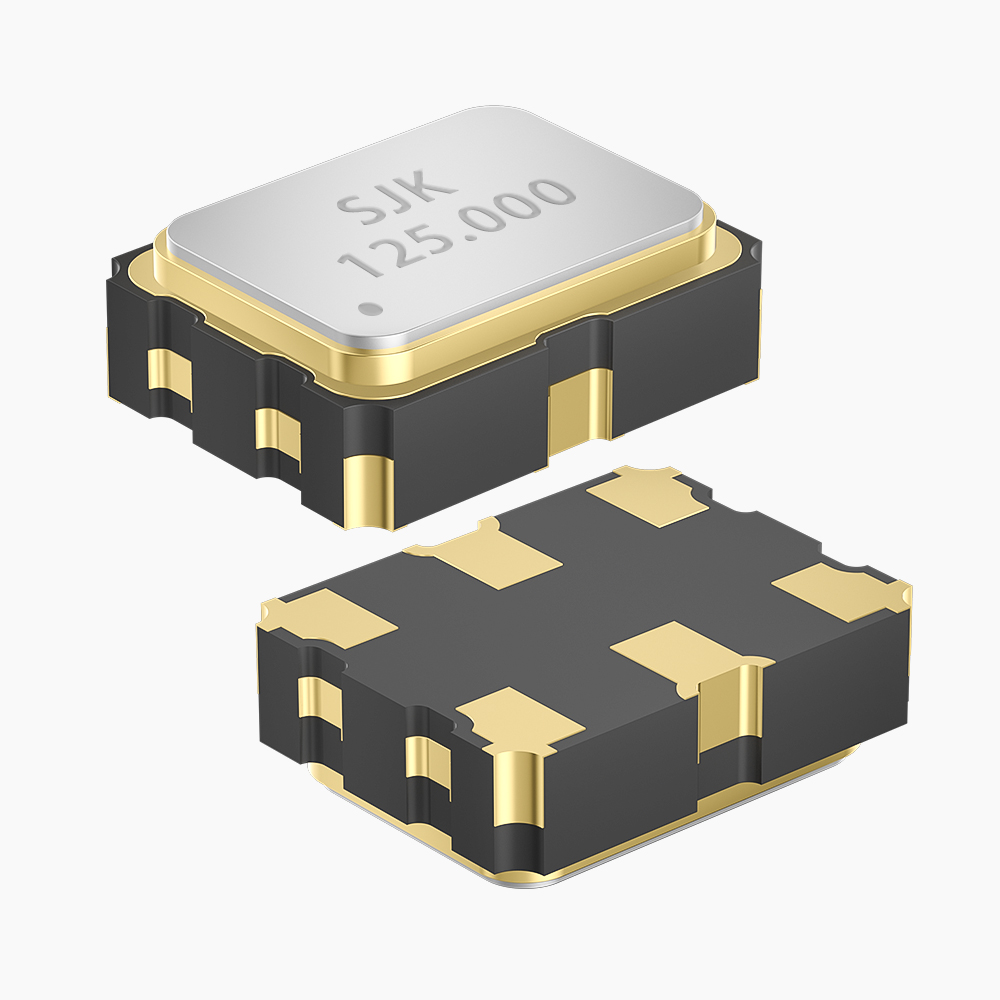

产品概述：3J系列 SMD 3225 LVPECL差分晶振
深圳市晶科鑫实业有限公司（SJK）推出的3J系列差分晶振，是一款采用SMD 3225标准封装的高性能LVPECL输出差分振荡器。该产品专为应对大数据、云计算和人工智能带来的高速信号传输挑战而设计，为高速数字系统提供低抖动、高抗干扰能力的时钟解决方案。
作为SJK差分晶振家族的明星产品，3J系列依托公司国内领先的晶片研磨与多层金属溅射镀膜技术，在3.2×2.5mm的紧凑尺寸内实现了卓越的高频性能和极低的相位抖动。该产品已广泛应用于光纤通信、企业级存储、核心路由器等对信号完整性要求严苛的领域，是高速数据传输系统的可靠之锚。

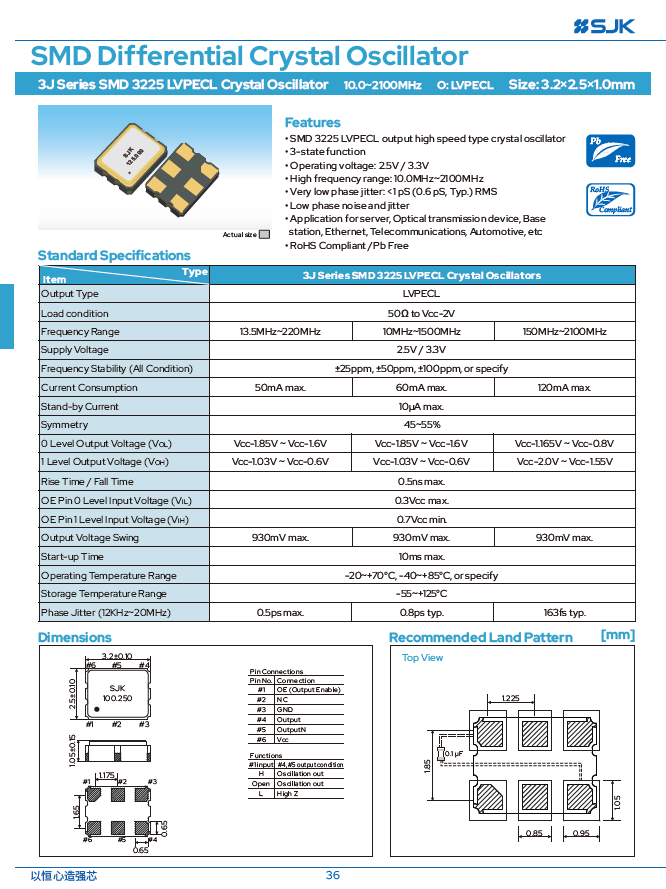

核心参数与技术规格
| 参数项 | 规格详情 |
| 产品型号 | 3J系列 SMD 3225 LVPECL差分晶振 |
| 封装尺寸 | 3.2 × 2.5 × 1.00 mm |
| 输出类型 | LVPECL（低压正发射极耦合逻辑） |
| 输出负载 | 50Ω（端接到Vcc-2.0V） |
| 频率范围 | 10MHz ~ 250MHz（可扩展至更高频率） |
| 工作电压 | 2.5V / 3.3V |
| 频率公差（全条件） | ±25 ppm, ±50 ppm, ±100 ppm 可选 |
| 工作温度范围 | -20~+70ºC / -40~+85ºC 可选 |
| 电流消耗 | 60mA Max. |
| 待机电流 | 25mA Max.（三态禁用状态） |
| 输出对称性 | 45%~55% |
| 输出电压Voh（最小）/ Vol（最大） | Vcc-1.1V Min. / Vcc-1.5V Max. |
| 输入电压Vih（最小）/ Vol（最大） | 70% Vcc Min. / 30% Vcc Max. |
| 上升/下降时间 | 0.3ns Max. |
| 启动时间 | 10ms Max. |
| 存储温度范围 | -55~+125ºC |
| 相位抖动（12KHz~20MHz） | 1 pSec Max. |
| 三态功能 | 支持（输出使能/禁用控制） |
| 环保认证 | RoHS、REACH豁免条例、SGS绿色环保认证 |
产品特性与技术优势
- 差分信号输出，卓越抗噪能力
3J系列采用LVPECL差分信号输出，通过两个相位相反的信号传输，具有天然的共模噪声抑制能力。在复杂的电磁干扰环境中，该特性能够有效保持信号完整性，显著降低误码率（BER），确保高速数据传输的可靠性。 - 超低相位抖动，保障信号纯净
相位抖动低至1 pSec Max.（12KHz~20MHz积分范围），满足10G/25G/100G以太网、PCIe、SATA、光纤通道等高速串行协议对时钟质量的严苛要求。低抖动特性有助于提升系统时序裕量，降低链路误码率。 - 快速上升/下降沿，适配高速逻辑
上升/下降时间仅0.3ns Max.，能够为FPGA、SerDes、高速ADC/DAC提供陡峭的时钟边沿，确保数据采样精度，特别适合需要精确时序控制的高性能计算和信号处理应用。 - 宽频覆盖与灵活选型
频率范围覆盖10MHz至250MHz，主流高速接口频率均可选型。同时提供±25ppm、±50ppm、±100ppm等多种精度等级和工业级（-40~+85℃）工作温度选项，满足不同应用场景的成本与性能平衡需求。 - 三态功能支持系统测试
内置三态功能（Output Enable/Disable），支持在系统级测试或低功耗模式下关闭输出，方便电路调试和电源管理，提升了系统设计的灵活性。 - 标准封装与工艺兼容

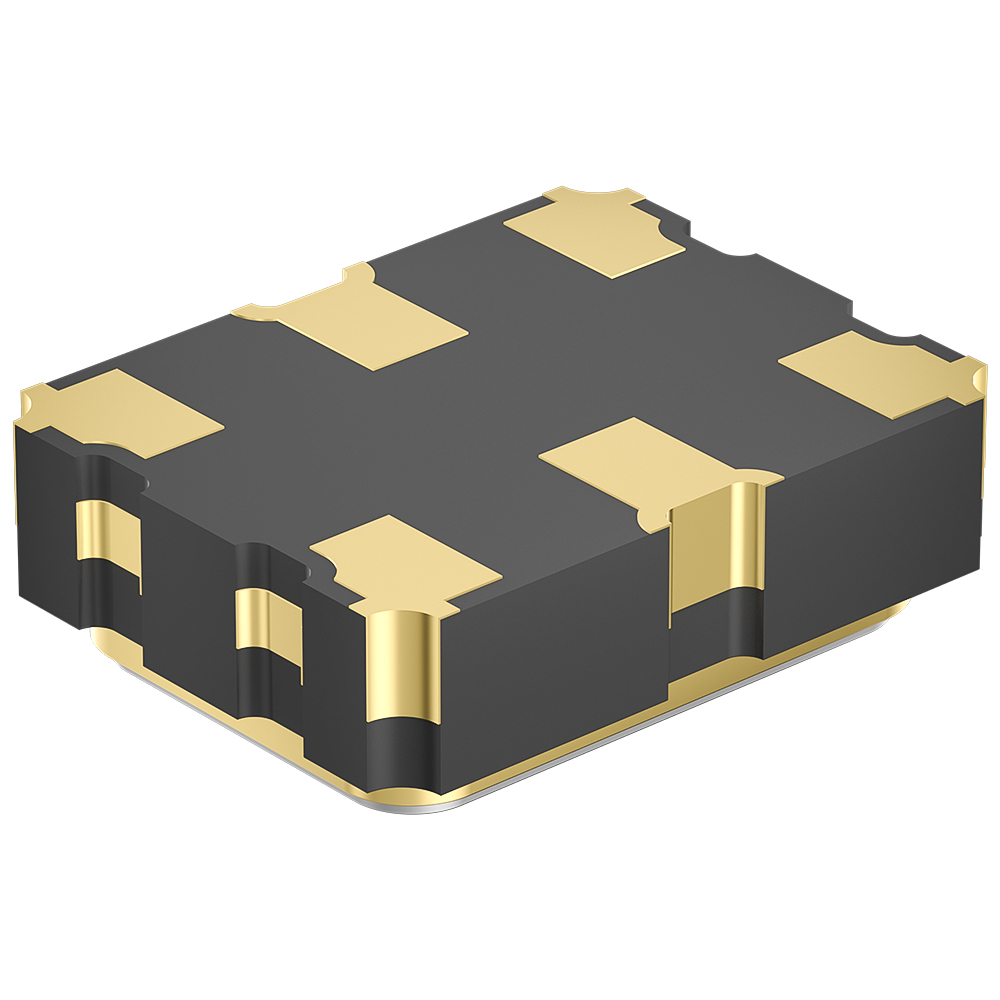

采用行业通用的SMD 3225陶瓷封装，与标准SMT贴片工艺完全兼容。密封焊接结构增强了抗机械振动和抗环境湿度能力，确保在长期运行中的可靠性。 - 严格的品质体系保障
产品研发与生产均在IATF16949质量体系下运行，通过AEC-Q100可靠性测试标准（相关型号），可满足车载等严苛应用环境的要求。
典型应用场景
- 光纤通信与电信基础设施
- 企业级存储系统
- 电力自动化终端：为同步相量测量单元（PMU）提供精准时基
- 工业以太网交换机：保障工业现场网络数据的实时性和确定性
- 广播与视频处理
- 测试与测量仪器
结语
深圳市晶科鑫实业有限公司的3J系列SMD 3225 LVPECL差分晶振，以超低抖动、快速边沿、宽频覆盖和优异的抗干扰能力，为高速数字系统提供了稳定可靠的时钟基石。凭借SJK近40年频率器件研发积淀和国家专精特新“小巨人”企业的制造实力，3J系列将继续助力通信基础设施、数据中心和工业控制等领域客户构建更高性能的系统。
