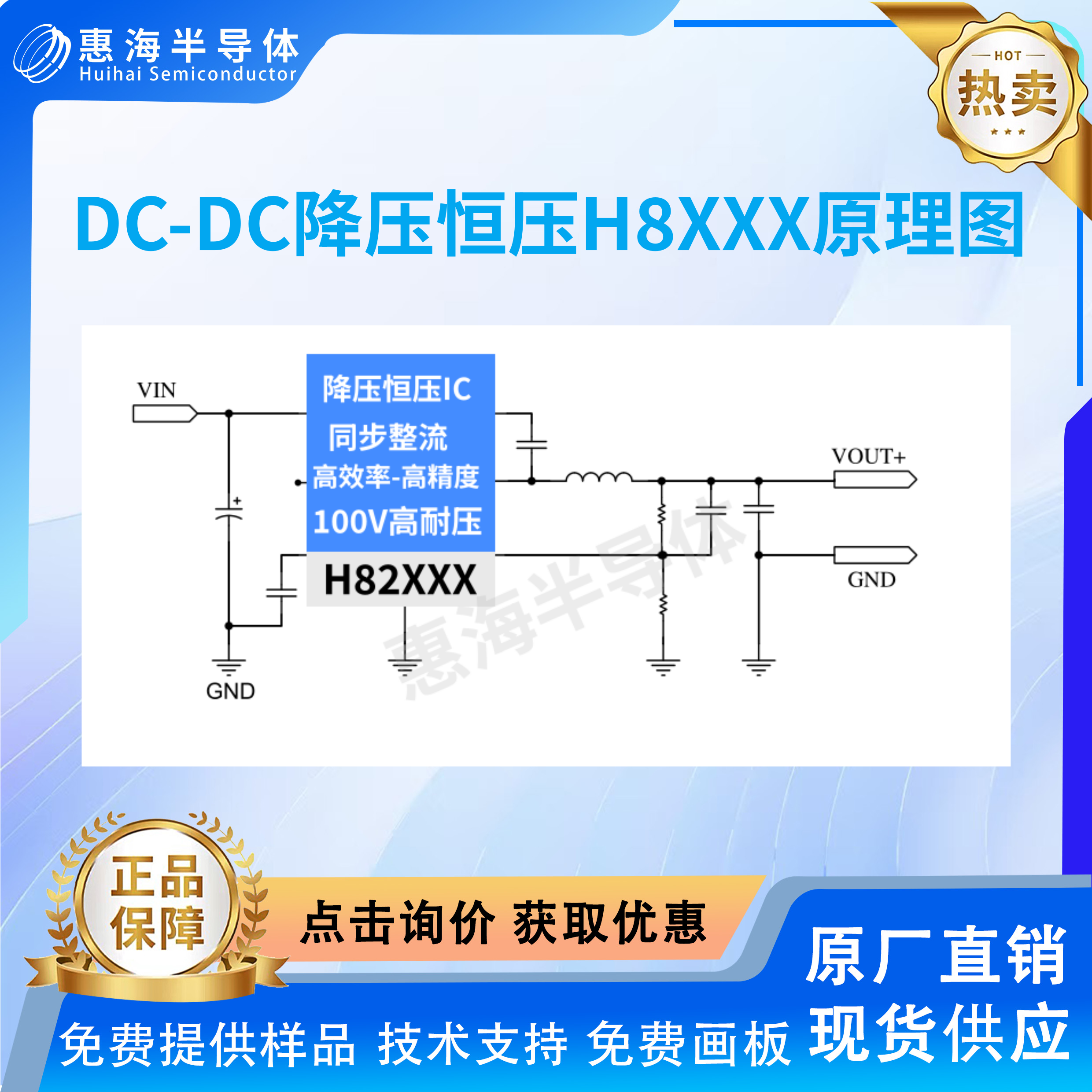

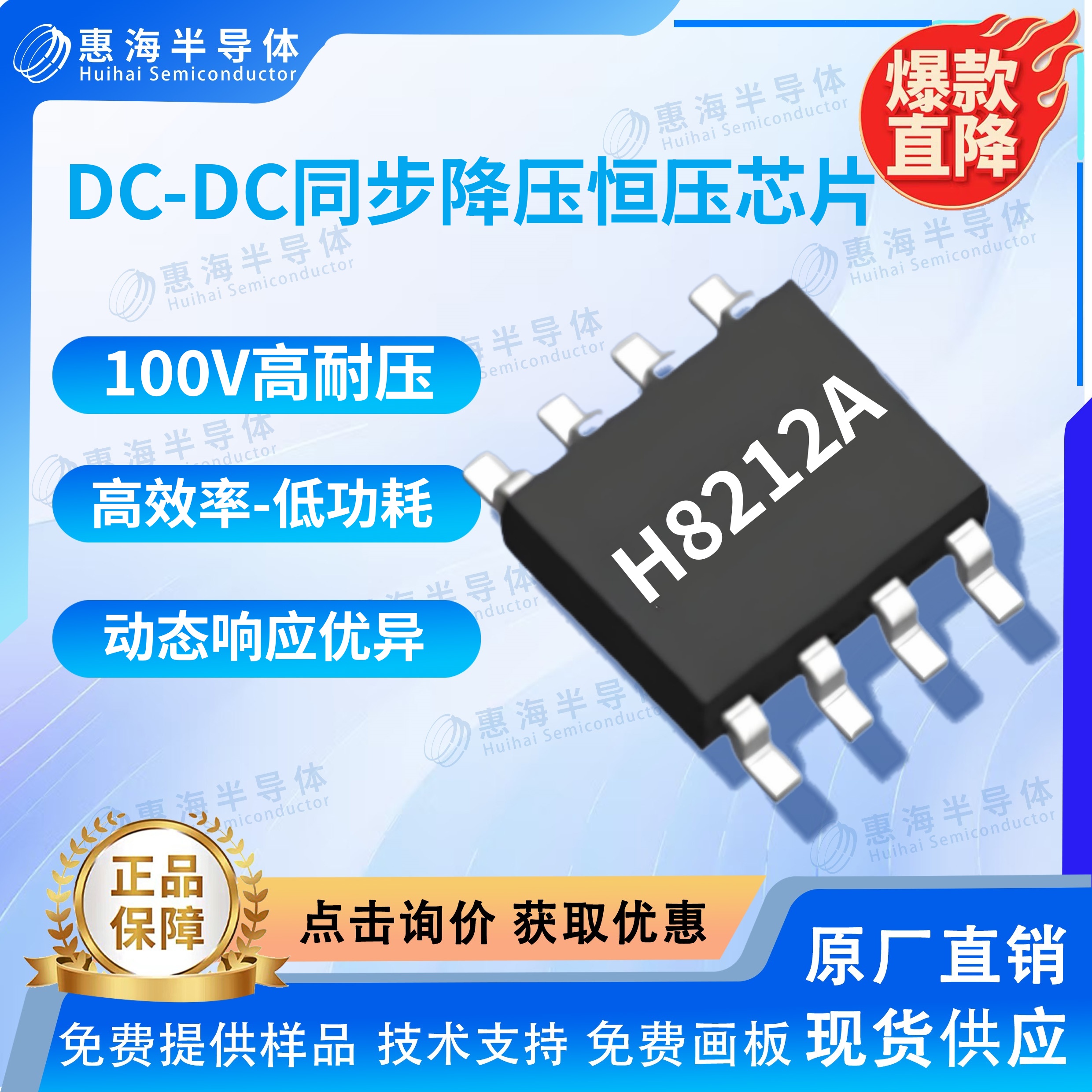

H8212A将复杂的电源设计大大简化。芯片内部不仅集成了高侧和低侧功率MOSFET,还内置了环路补偿和软启动电路,很大减少了外部元件数量,降低了BOM成本和设计风险。
坚如磐石的全面保护
H8212A内置了完整的故障保护机制,确保系统在异常情况下安然无恙:
| 保护类型 | 功能描述 |
|---|---|
| 过流保护 (OCP) | 逐周期限流,防止电感饱和或输出过载。 |
| 短路保护 (SCP) | 输出对地短路时进入打嗝模式,平均功耗低,保护芯片与负载。 |
| 输入过压保护 (OVP) | 输入电压超过阈值时停止开关动作,防止后级电路损坏。 |
| 输出过压保护 (OVP) | 反馈回路开路等异常导致输出电压过高时,及时锁存保护。 |
| 过温保护 (OTP) | 芯片结温超过阈值时降额或关机,冷却后自动恢复。 |
🔌 额外特性:BIAS引脚与Power Good
-
额外BIAS供电:可引入外部更高效率的供电轨(如来自后级DC-DC),进一步降低芯片内部LDO的功耗,提升整体效率。
设计支持:
