产品概述
H6603是一款内置100V耐压功率MOSFET的降压开关转换器，支持4.5V～80V宽输入电压（瞬态耐压100V），持续输出电流可达0.8A，输出电压可调（0.81V～0.9×Vin）。专为单片机、数字模块、配电系统等需要稳定低压电源的场景设计。采用电流控制模式，瞬态响应快，环路易稳定；460kHz固定开关频率允许使用小型电感电容，外围元器件少，有效节约PCB面积。
核心优势
-
宽压输入，兼容多种总线：12V/24V/48V/60V/80V系统直接供电，无需前级稳压。
-
关断电流仅0.1µA：电池供电系统中可大幅延长待机时间。

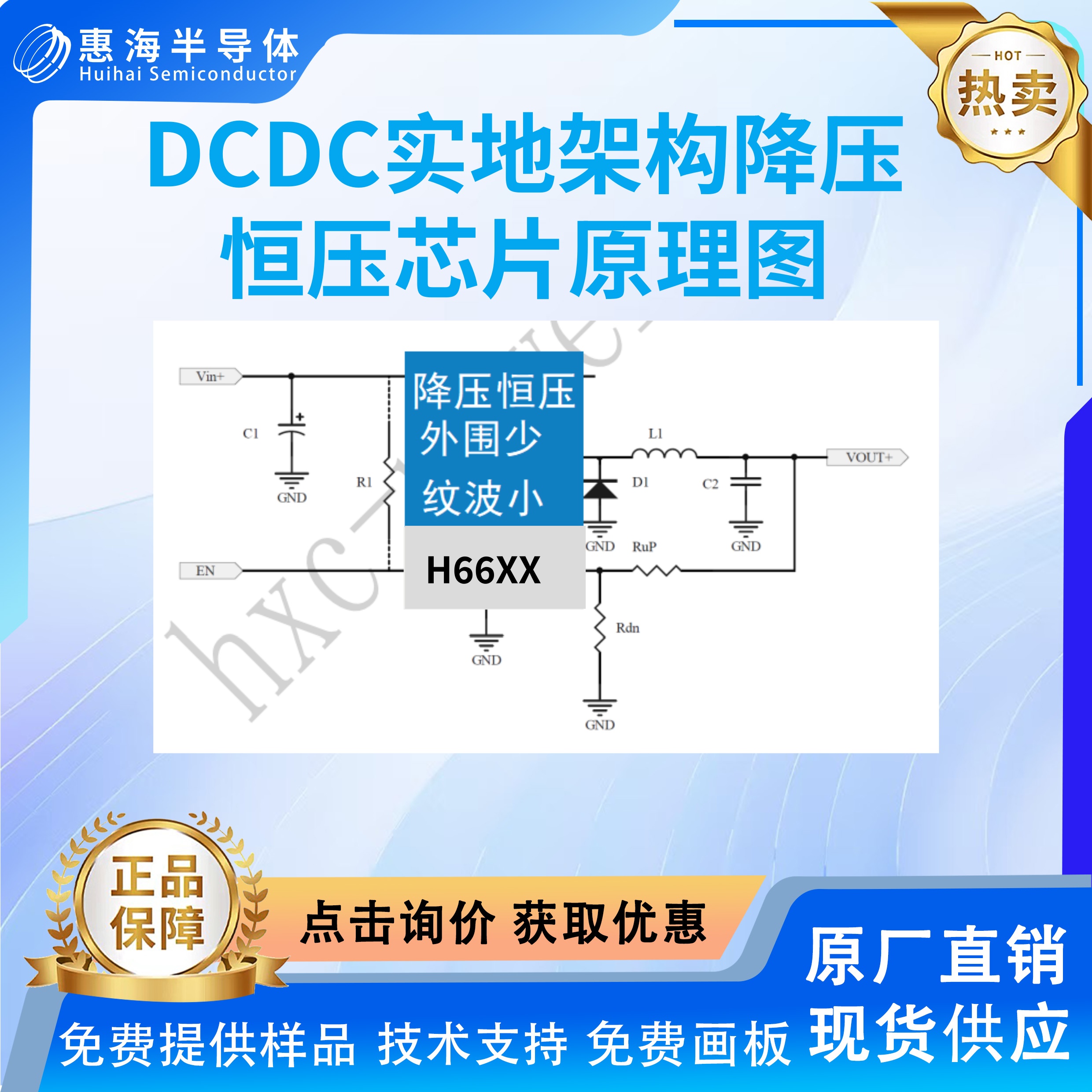

典型应用电路
-
输入电容：4.7µF/100V
-
输出电容：22µF/16V（陶瓷）
-
电感：33µH～100µH
-
反馈电阻分压：Vout = 0.81V × (1 + R1/R2)
输出配置示例
封装与订购信息
-
封装形式：ESOP-8（带散热焊盘，增强散热）
-
工作温度范围：-40℃～+85℃
-
型号：H6603
