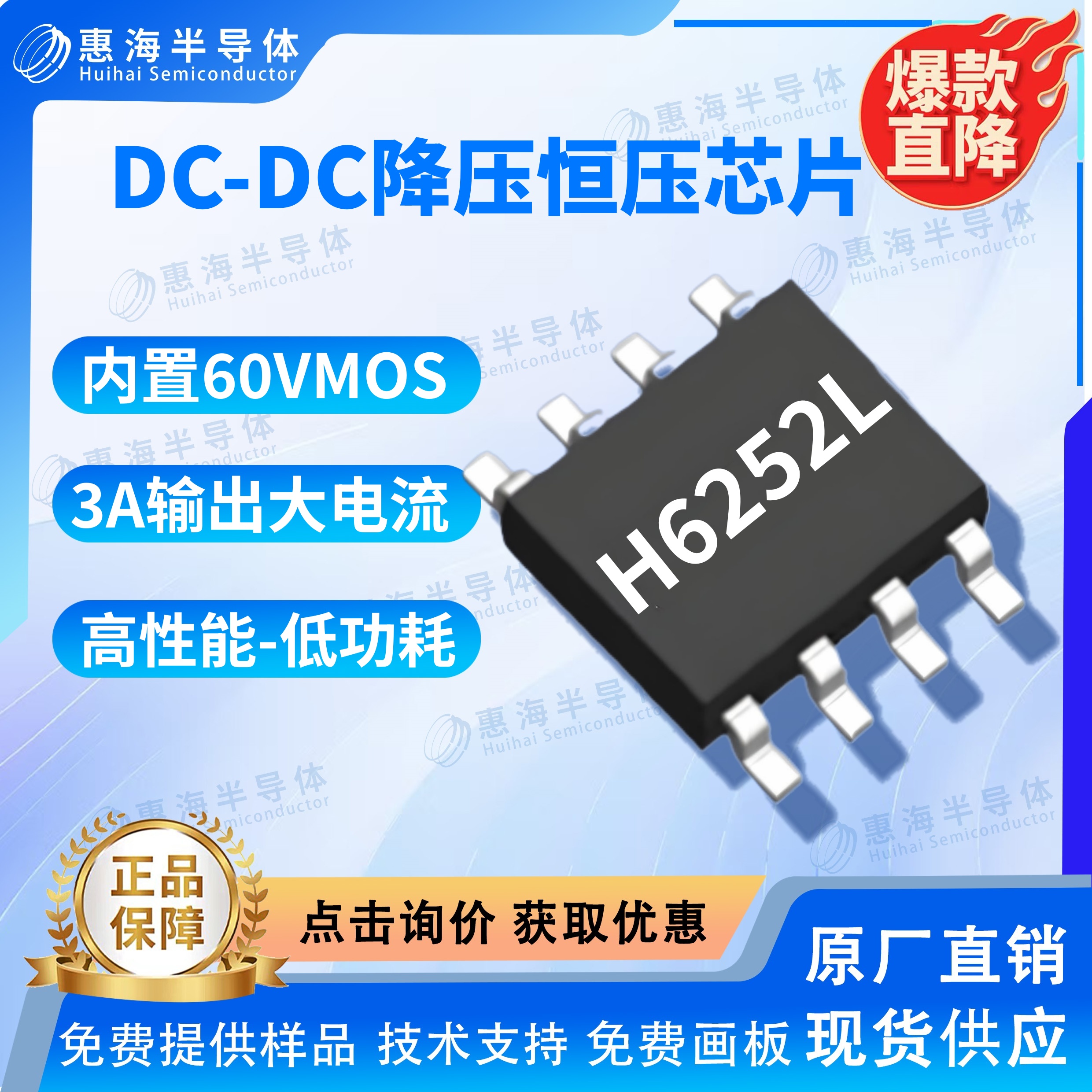

核心优势：高性能、高集成、高可靠

在复杂的车载或工业供电环境中，一款稳定、高效且易于设计的降压芯片至关重要。H6252L专为严苛的降压转换需求设计，将强大的性能与简化的外围电路结合。

一、关键技术规格

• 宽输入电压： 4.5V 至 48V（最高耐压60V），全面覆盖12V、24V、36V、48V等主流系统母线电压，从容应对电压浪涌和波动。

• 强大输出能力： 内置60V高压MOS，支持最大3A持续负载电流。可灵活配置输出稳定的3.3V、5V、12V或任意可调电压。

• 高效率转换： 典型效率高达95%，即使在轻载模式下，智能的PWM+PFM控制模式也能保持高效率，降低系统温升。

• 低纹波与高精度： 采用峰值电流模式控制，动态响应快，环路稳定。集成输入线路电压补偿和高带宽环路，输出电压精度高，为精密模拟电路（如GPS射频前端、仪表盘ADC采样）提供纯净电源。

• 开关频率： 典型130KHz，最低5KHz设计，在保证效率的同时优化了EMI特性。

二、完善的保护机制

• 集成软启动 (SS)： 有效抑制上电和热插拔时的浪涌电流，保护后级电路。

• 多重保护： 过流保护 (OCP)、过热保护 (OTP)、输出短路保护 (SCP)。一旦故障解除，自动恢复，确保系统在异常情况下安全无恙。

三、简化设计与封装

• ESOP-8封装： 底部散热焊盘直接连接芯片VIN和内置MOS漏极，导热性能优异，可轻松应对3A大电流工作下的散热问题。

• 外围精简： 仅需少量阻容感即可搭建完整降压电路，缩短开发周期，降低BOM成本。

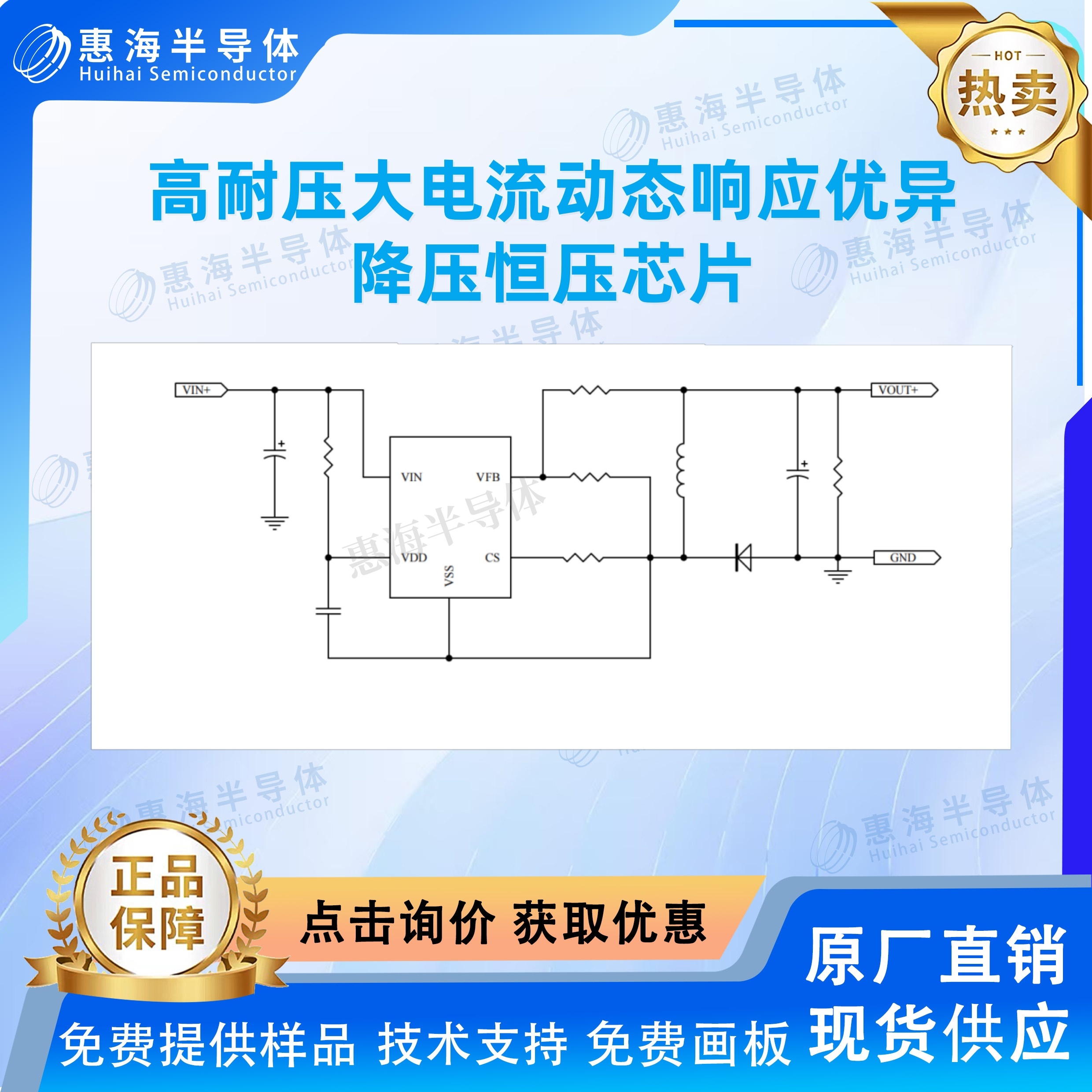

典型应用框图与应用领域

• 电动自行车/扭扭车 USB充电口

• 汽车充电器、电池充电器

• GPS定位器、BMS电池管理系统

• 车载仪表盘、MCU模块供电

结论： H6252L是您在高电压、大电流降压应用中，寻求性能与成本平衡的不错选择。
