HT3S-ECS-MDN实现半导体用RS485射频电源与倍福EtherCAT系列PLC的通讯应用案例

一、项目背景

随着半导体制造技术的不断发展，对制造过程的精确控制和数据实时传输提出了更高要求。某半导体制造企业原有的RS485射频电源控制系统虽然稳定，但无法与新型的倍福EtherCAT系列PLC实现高效通讯，限制了生产线的自动化程度和数据处理能力。为解决这一问题，该企业决定采用EtherCAT网关HT3S-ECS-MDN来实现RS485射频电源与倍福EtherCAT系列PLC的通讯。

二、解决方案

我们为该企业提供了基于EtherCAT网关HT3S-ECS-MDN的解决方案，通过该网关实现RS485射频电源与倍福EtherCAT系列PLC的通讯。

具体实现步骤如下：

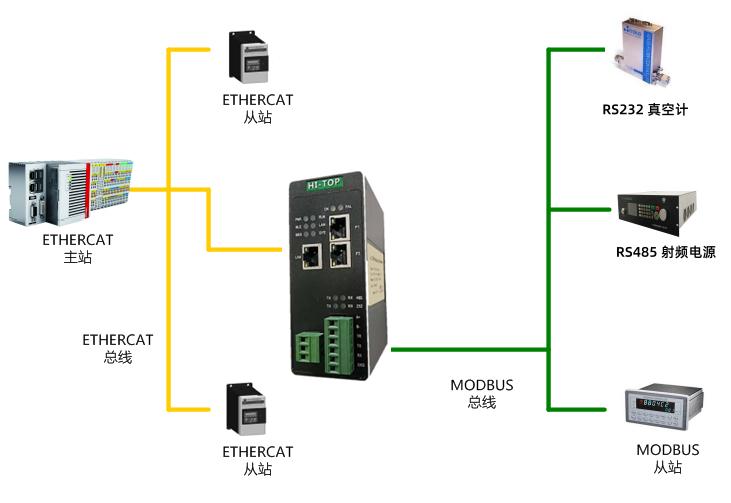

硬件连接：使用标准的RS485电缆将半导体用RS485射频电源与EtherCAT网关HT3S-ECS-MDN的RS485接口相连。同时，使用EtherCAT电缆将EtherCAT网关的EtherCAT接口与倍福EtherCAT系列PLC的EtherCAT接口相连。

网关配置：使用EtherCAT网关的配置工具对HT3S-ECS-MDN进行配置。在配置中，我们设置了网关的IP地址（如果需要）、EtherCAT从站地址等参数，并配置了RS485设备与EtherCAT协议之间的映射关系，添加RS485设备的映射，将RS485设备的通信协议、数据格式等参数映射到EtherCAT协议上，确保数据能够正确转换。

PLC编程：在倍福的编程环境TwinCAT中，我们编写了PLC程序，该程序通过EtherCAT主站与EtherCAT网关进行通信。我们使用EtherCAT通信指令配置了数据的读取和写入，确保PLC能够实时地从RS485射频电源读取数据，并将控制指令发送到射频电源。

关于EtherCAT网关HT3S-ECS-MDN的工作原理和通讯方式的详细介绍：

一、EtherCAT网关HT3S-ECS-MDN的工作原理

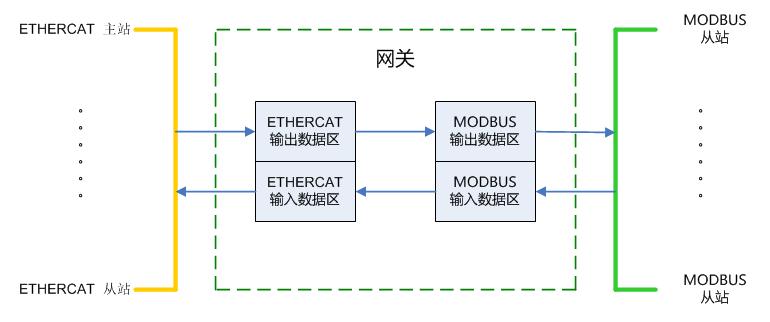

EtherCAT网关HT3S-ECS-MDN的主要功能是实现不同通讯协议之间的转换和桥接。在本案例中，它负责将RS485协议与EtherCAT协议进行转换，使得半导体用RS485射频电源能够与倍福EtherCAT系列PLC进行通讯。

具体工作原理如下：

数据接收：当RS485射频电源发送数据时，EtherCAT网关HT3S-ECS-MDN的RS485接口会接收到这些数据。

协议转换：HT3S-ECS-MDN网关内部具有强大的处理能力，能够将接收到的RS485协议数据转换为EtherCAT协议数据。这一转换过程包括数据格式的转换、校验方式的转换等。

数据发送：完成协议转换后，EtherCAT网关HT3S-ECS-MDN会通过其EtherCAT接口将转换后的EtherCAT协议数据发送给倍福EtherCAT系列PLC。

二、EtherCAT网关HT3S-ECS-MDN的通讯方式

EtherCAT网关HT3S-ECS-MDN采用主从式通讯方式，其中PLC作为主站，EtherCAT网关作为从站。

具体通讯过程如下：

初始化：在系统启动时，PLC作为主站会向EtherCAT网络发送初始化报文，用于配置和同步网络中的从站设备（包括EtherCAT网关）。

数据交换：在初始化完成后，PLC会按照设定的数据交换周期向EtherCAT网络发送数据帧。当数据帧到达EtherCAT网关时，网关会根据其内部的映射关系从数据帧中提取与RS485射频电源相关的数据，并将射频电源返回的数据转换为EtherCAT协议格式并写入数据帧中。

数据帧传递：完成数据交换后，数据帧会继续在网络中传递，直到到达下一个从站设备或返回至主站PLC。在传递过程中，每个从站设备都会根据其自身的映射关系从数据帧中提取相应的数据，并将需要返回给主站的数据写入数据帧中。

数据处理：当数据帧返回至主站PLC时，PLC会读取数据帧中的各个从站设备返回的数据，并进行相应的处理和分析。

三、实施效果

经过实施，该解决方案取得了显著的效果：

通讯效率提升：通过EtherCAT网关HT3S-ECS-MDN的转换，RS485射频电源与倍福EtherCAT系列PLC之间的通讯效率得到了大幅提升，数据传输速率和实时性均满足了半导体制造过程的需求。

自动化程度提高：由于实现了高效的通讯，该半导体制造企业的生产线自动化程度得到了提高。PLC能够实时地获取射频电源的工作状态和数据，并根据需要进行控制，提高了生产线的稳定性和效率。

数据处理能力增强：通过EtherCAT网络，PLC能够接收和处理来自多个RS485射频电源的数据，实现了数据的集中管理和分析。这为企业提供了更多的生产数据支持，有助于优化生产过程和提高产品质量。

四、总结

通过采用EtherCAT网关HT3S-ECS-MDN实现半导体用RS485射频电源与倍福EtherCAT系列PLC的通讯，该半导体制造企业解决了通讯瓶颈问题，提高了生产线的自动化程度和数据处理能力。该解决方案具有高效、稳定、易于实施等优点，为半导体制造行业的自动化升级提供了有力的支持。
