LED降压驱动方案输入24V,输出6-18V，电流300mA，FP7128降压芯片双路测试板

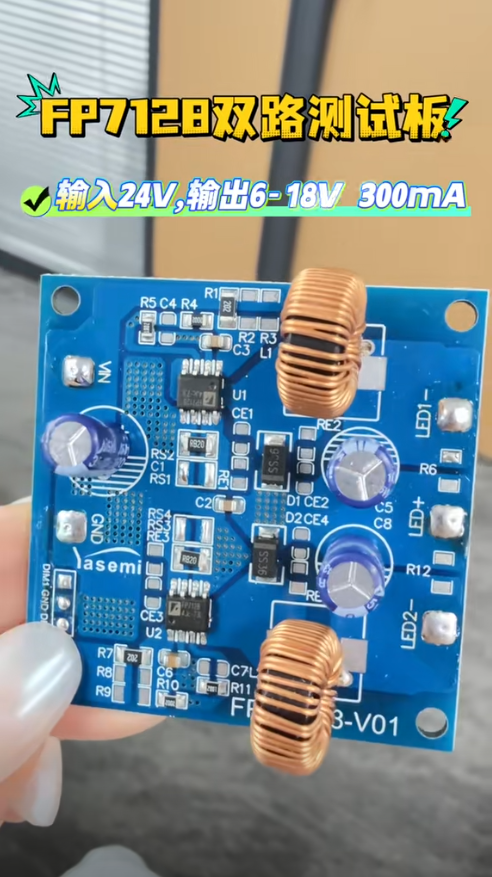

方案测试板：

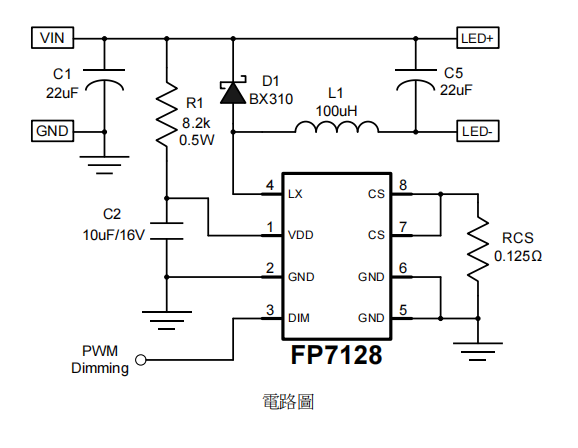

FP7128电路：

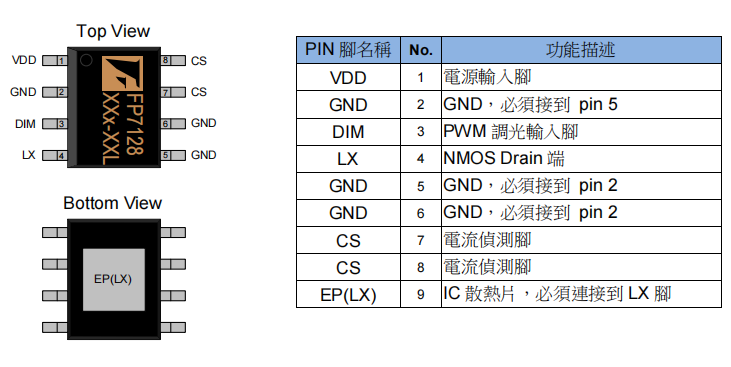

FP7128脚位图：

FP7128 是远翔 (Feeling) 平均电流模式降压恒流 LED 驱动芯片，内置功率 MOS，主打深度 PWM 共阳调光，外围简单，多用于中小功率 LED 调光灯具。

核心参数

• 输入电压：12‑100V DC
• 内置 MOS：100V / 100mΩ，最大输出电流 2A
• 恒流精度：±2%，基准 0.25V（靠 CS 脚采样电阻设置电流）
• 调光方式：DIM 引脚 PWM 数字调光，调光深度 0.01%（万分之一），调光频率 0.1‑20kHz；支持共阳极接法
• 封装：SOP‑8(EP) 带散热焊盘
• 保护：OTP 过温、SCP 短路、UVP 输入欠压保护
• 无需外部环路补偿，简化 PCB 布线，效率可达 94% 左右

主要特点

• 平均电流模式，消除峰‑均电流误差，宽输入、宽调光范围下恒流稳定，无频闪问题。
• 共阳调光，多路 LED 布线友好，舞台灯、帕灯常用。
• 只支持PWM 数字调光，不支持模拟电压调光。

典型应用

舞台帕灯、摇头灯、景观灯、商用调光灯具、智能家居 LED 恒流驱动，功率范围约 10‑60W 区间。

和同系列 FP7127 简单区分

• FP7127：内置 MOS 300mΩ，最大 1A，功率偏小；
• FP7128：MOS 内阻更低，最大 2A，输出电流更大。
