HT3S系列EtherCAT网关之欧姆龙PLC配置方法

09/11 16:21
1542
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

欧姆龙EtherCAT配置方法

1.导入XML文件

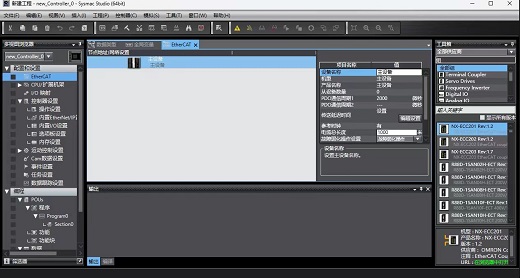

2.在 Sysmac Studio 软件中新建一个项目

3.在左侧“配置和设置”中选择“EtherCat”,在右侧“工具箱”中选择从站,右击从站,选择“编辑模块配置”,在弹出的界面配置输入输出长度。

(注:此处输入输出长度要和GW中配置的EC数据长度一样)

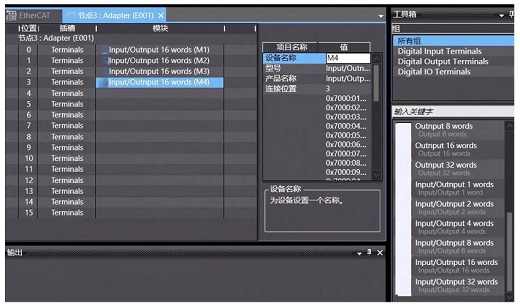

进入到模块配置,进行添加输入输出

(注:此处输入输出长度要和GW中配置的EC数据长度一样)

修改节点地址,写入节点地址

修改节点地址后,点击工具栏“控制器”“通信设置”测试通信,然后点击在线。

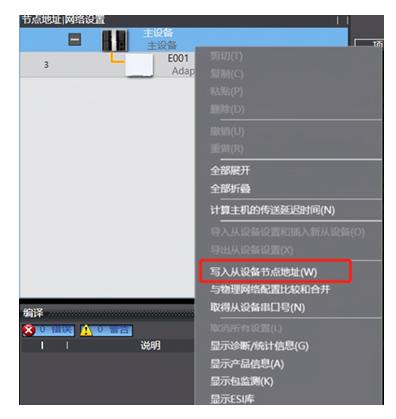

右击EtherCAT主设备,选择写入从设备节点地址,设置完地址,网关和欧姆龙plc重新上电。然后点击工具栏控制器-传送中-传送到控制器,此时通讯成功。

点击左侧 IO映射,在弹出的界面中查看数据变化。
