Step7-Microwin smart组态Profinet网关手册
1.导入GSD文件

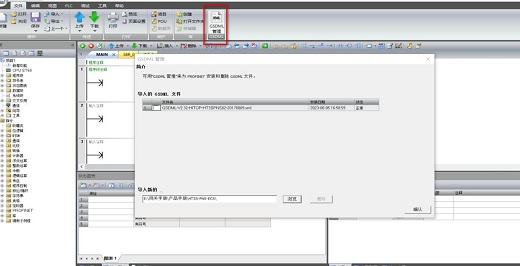

点击文件——GSDML管理，在弹出的界面中选择GSD文件。
2.组态PLC与网关
点击工具，选择PROFINET。
在弹出的界面中选择PLC角色——控制器。
在以太网端口中填入PLC的IP地址以及设备名称。然后点击下一步。
注：PLC的IP地址要与网关的IP地址，电脑的IP地址在同一网段。

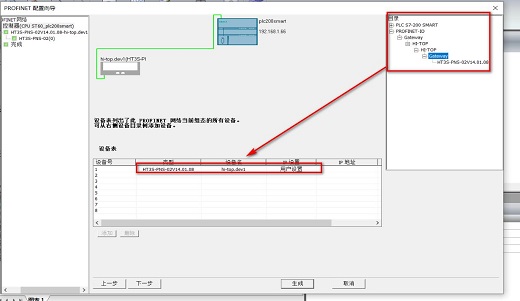

点击下一步，在弹出的界面中选择网关，将网关拖入到设备表中。
注：将设备拖入到设备表以后，STEP7-microwin smart 软件会自动在设备名称后面生成（.dev1），用户需要删掉（.dev1）。
在设备表中，修改设备和IP地址。
注：网关的设备名称与IP地址要与网关实际的设备名称、IP地址一致

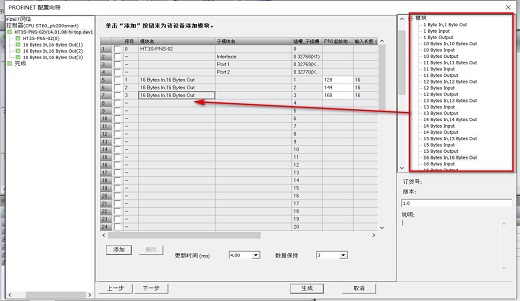

点击下一步，配置读写数据。

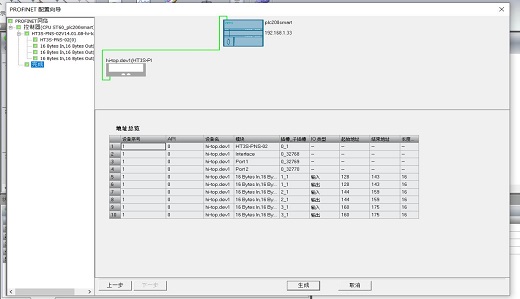

点击下一步，点击生成。
3.分配设备名称和IP地址

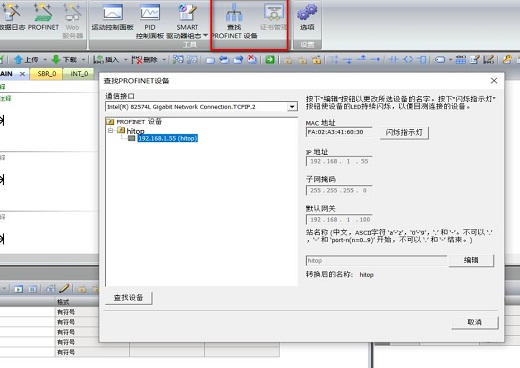

点击工具——查找PROFINET设备，在弹出的界面中选择自己的所用的网卡，点击查找设备。

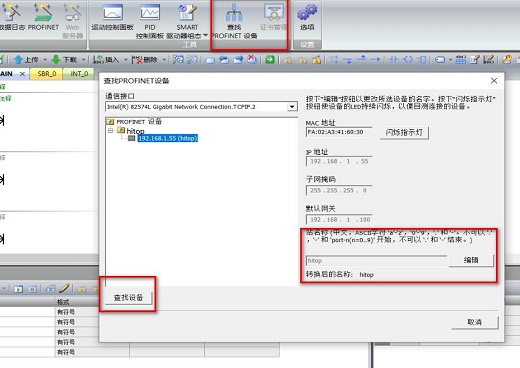

点击查找设备，搜索到网关，点击网关修改设备名称。
注：此处的设备名称需要与<<2 （4）>>步骤中的设备名称一致。
4.将组态下载到PLC中，即可实现smart200读写设备的数据。
