PROFINET转SSI协议模块快速使用说明 - 20230303

2025/09/15
1193
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

* 应用时PNSSI模块时,拨码全部拨到OFF。

在博途中新建一个项目,通过“选项”——“管理通用站描述文件”添加模块的GSD文件。

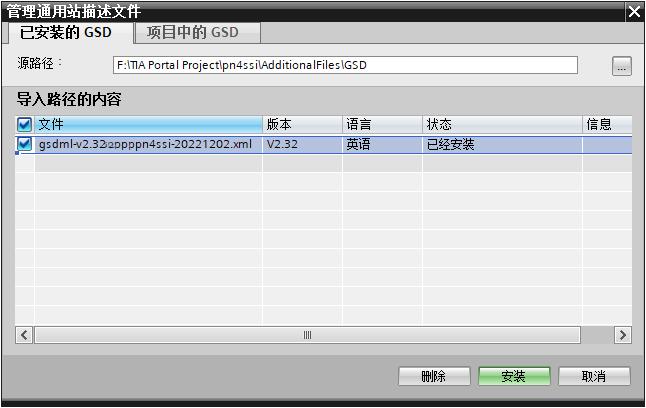

选择GSD文件所在的目录,点击安装:

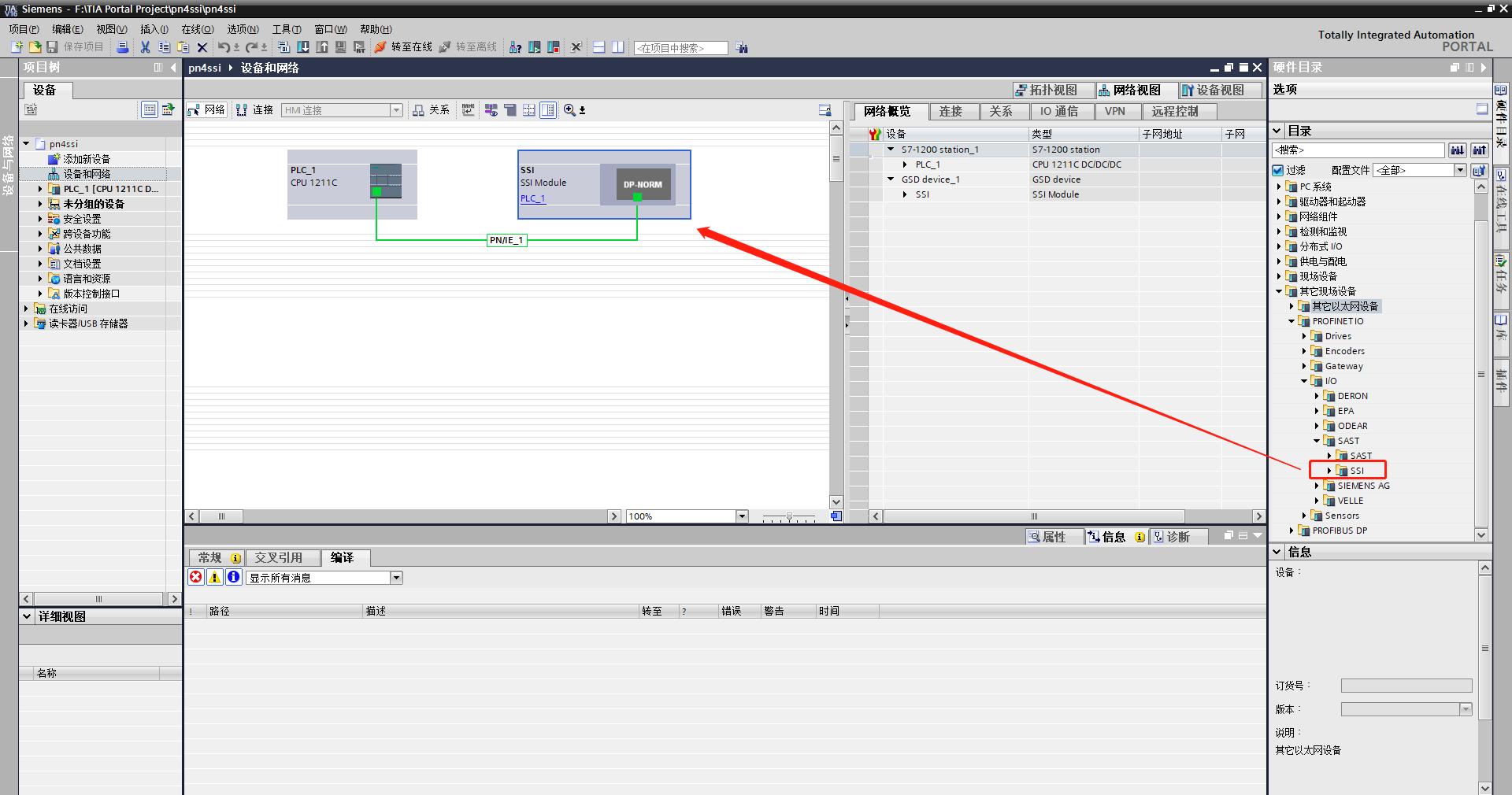

在“设备和网络”中添加SSI模块,并构建Profinet链接

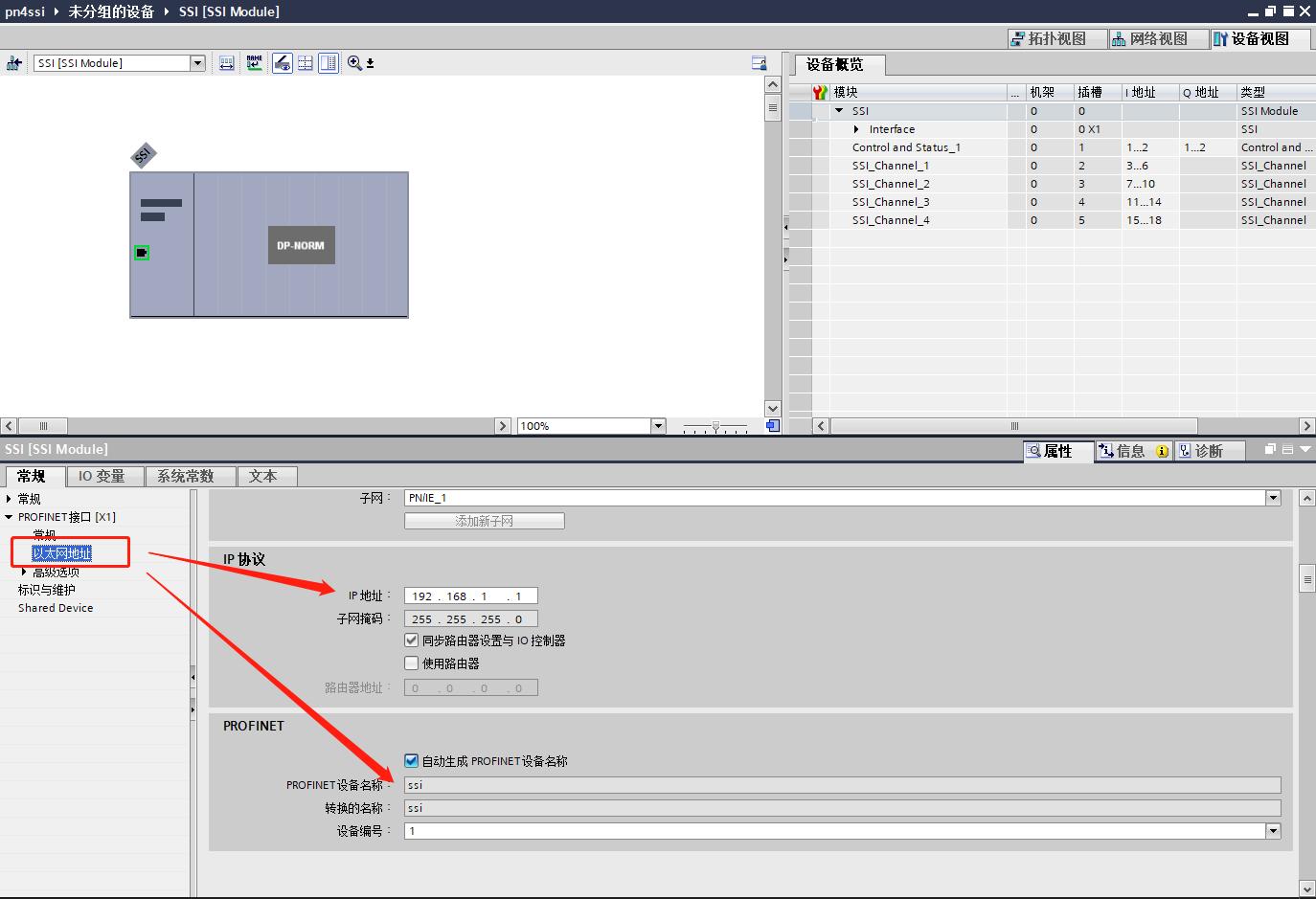

双击SSI模块的图标,进入设备视图,设置模块的IP地址、子网掩码、设备名称。

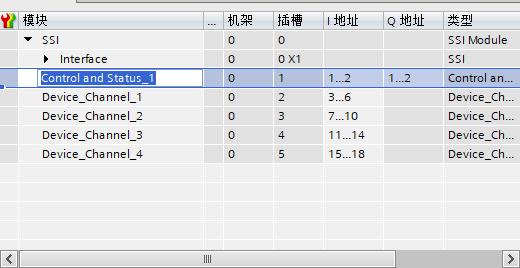

注:下图中

Control and Status : 未用。属性窗口用于设置四路SSI通讯的时钟周期

SSI_Channel_1:第一路SSI设备值。属性窗口用于设置第一路SSI通讯的参数

SSI_Channel_2:第二路SSI设备值。属性窗口用于设置第二路SSI通讯的参数

SSI_Channel_3:第三路SSI设备值。属性窗口用于设置第三路SSI通讯的参数

SSI_Channel_4:第四路SSI设备值。属性窗口用于设置第四路SSI通讯的参数

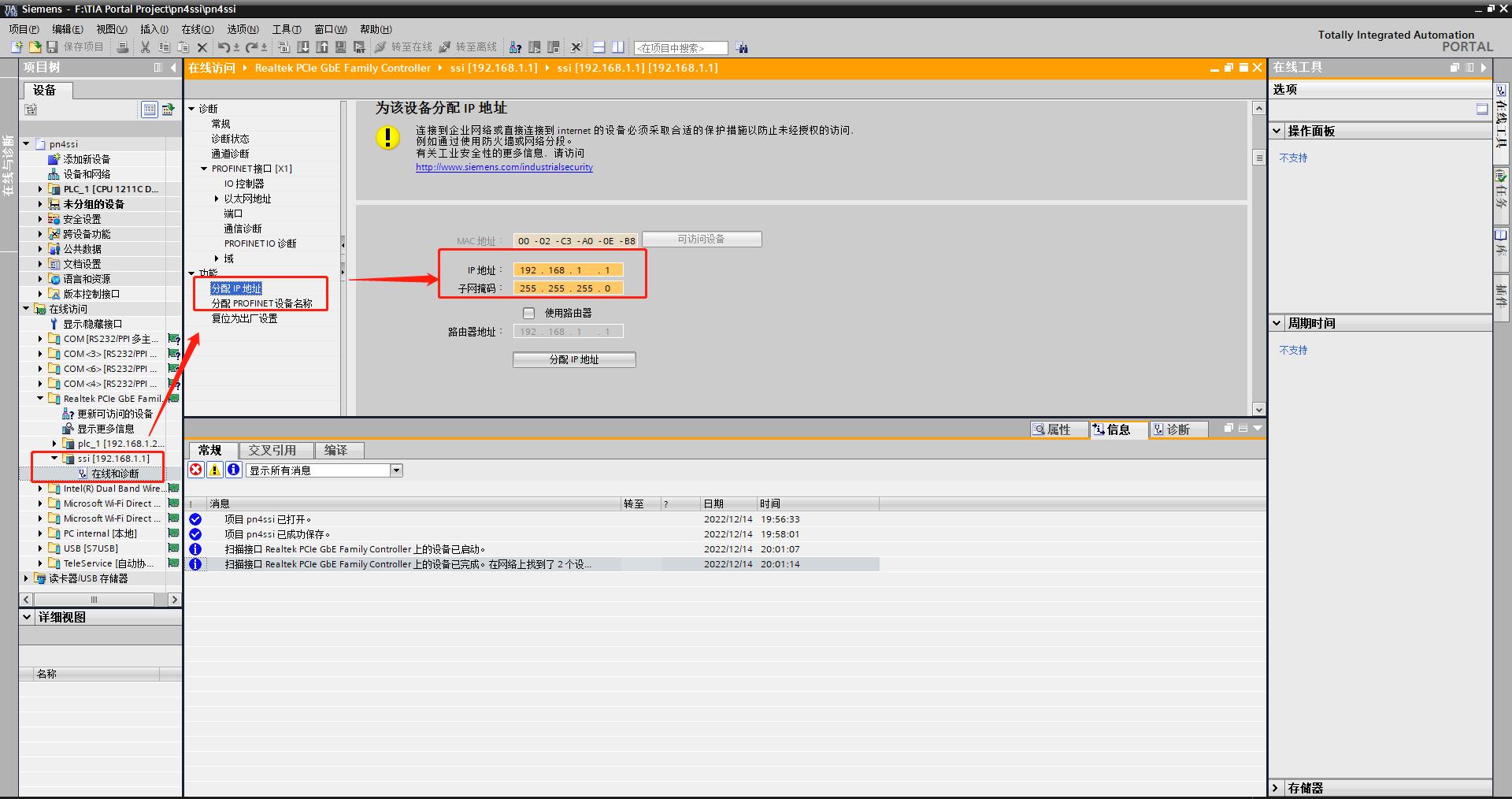

在线访问----修改实际PLC和模块的IP地址和名称(IP地址要和实际的PLC地址在同一网段,名称要和模块一致)



用户根据实际使用的SSI编码器,在属性中进行参数的修改。

Clock Cycle : SSI信号CLOCK发送周期。

Clock Rate: CLOCK信号发送频率。

Absolute Sensor :连接传感器的位数。0:SSI设备输入被关闭。

PLC_Type of Code : PLC输出数据的格式.格雷码、二进制码。

Encoder_Type of Code : 连接编码器输出数据的格式.格雷码、二进制码。

Positions: 标准化位置。 位数右移,去除不相关的地址区。

Steps Revolution: 步进值、分辨率。

1)设置时钟发送周期:

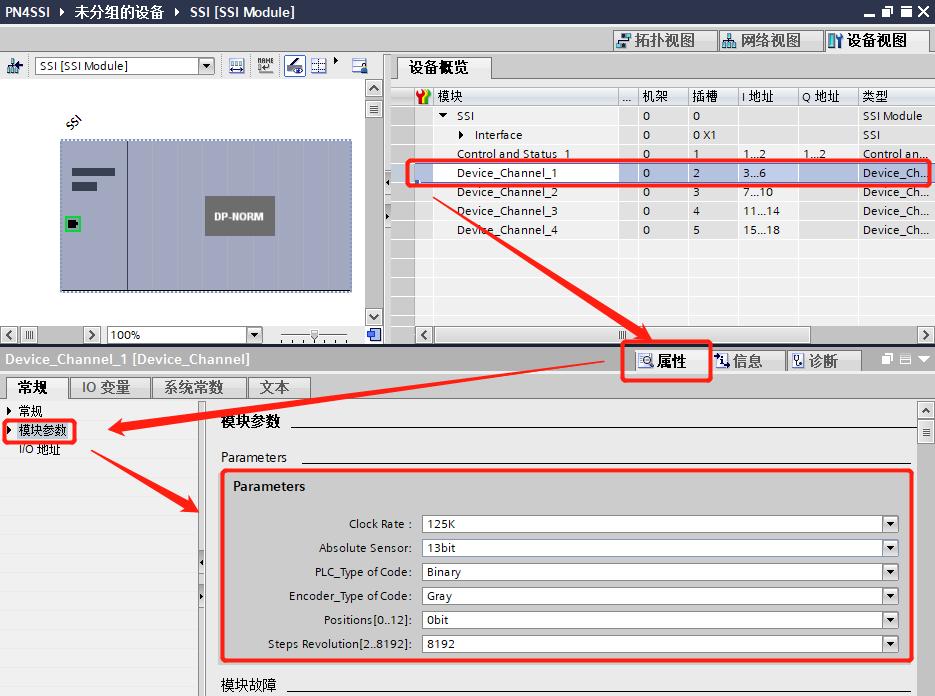

2)每一路连接的编码器都有独立的参数设置,如下图。

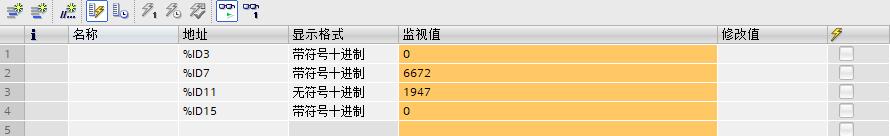

将程序编译下载即可实现S7-1200读编码器的数据。用户可以通过博途的监控表,在线读去第2路和第3路编码器的数据。

编码器连接状态

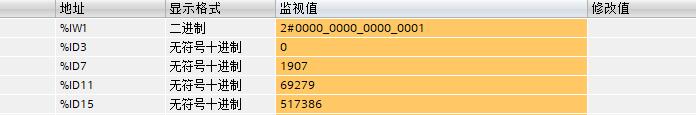

查看四路编码器的连接状态,可以监控Control and Status_1。如图所示,图中IW1=1.表示第一路通讯故障。从左到右每一位依次表示第一路、第二路、第三路、第四路。其中1表示断线,0表示在线。
