中科易联EtherNet IP网关HT3S-EIS-MTP与加热电源设备通讯应用案例

1.项目背景：

某实验室中采购了一台加热电源设备，此设备为MODBUS TCP从站设备需要与EIP主站进行数据交换，由于数据协议不同，接口不同就需要我们网关来进行转换，网关做EIP从站、MODBUS主站进行连接，网关TCP侧连接加热电源，EIP端接AB的PLC。

2.以网关HT3S-EIS-MTP进行操作配置

2.1.EIP配置

（1）先进行网关EtherNet/IP的IP配置，根据需求进行配置，参考HT3S-EIS-MTP手册。

（2）通过HT3S-EIS-MTP手册示例进行通信配置，参考有AB、欧姆龙。

（3）进行程序的编辑、网关第7位需置on为高低字节转换：

2.2读取模块配置

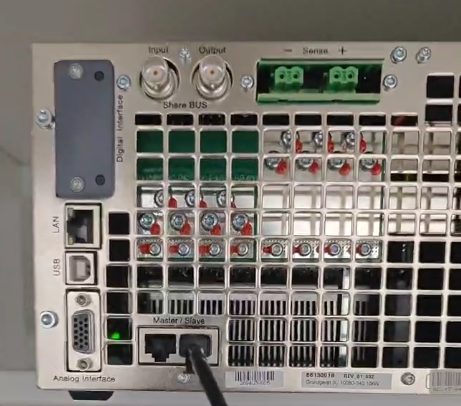

（1）需要知道模块的站号、IP、端口，才能配置网关设置里的MODBUS配置，IP通过设备上的显示屏进行修改，

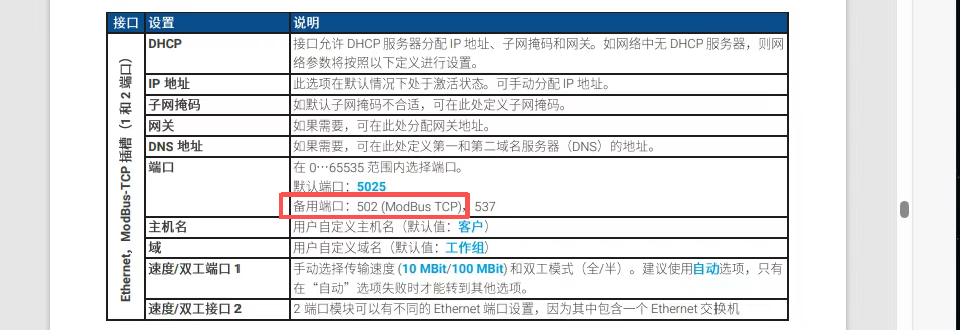

（2）通过过手册得知远端端口默认为502，站号未出现可以使用默认站号1，如图：

2.3网关的配置

（1）进行配置网关EtherNet/IP一侧的IP配置

打开GW MODBUS Builder 软件设置进行配置EtherNet/IP

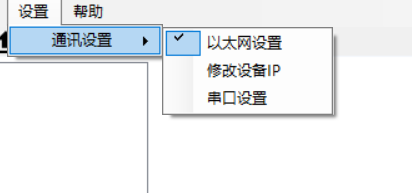

设置软件的设置-通讯设置-以太网设置，进行配置

本机IP为电脑的IP，其他的默认，不需要修改

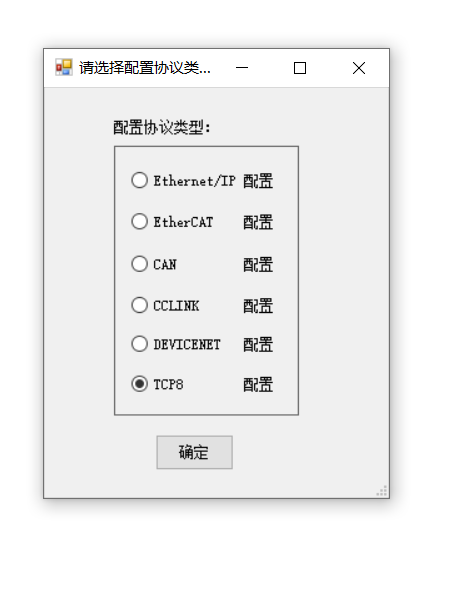

找到工具-在线，打开会显示选择协议类型

选择EtherNet/IP，进行配置，网关拨码第八位，拨到on，重启网关，电脑直连到p1口

进行下载配置

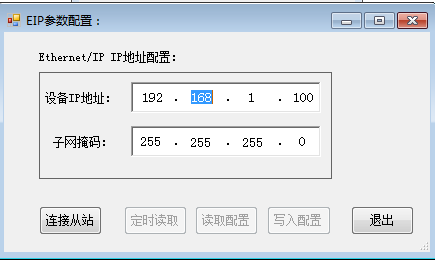

注：点击连接从站，连接成功后，按钮都会显示，先读取配置，在设备IP地址处修改IP，修改的IP为实际需要的IP，修改后点击写入配置，会提示写入ok。在拨回拨码，重启网关就可以了。

（2）配置MODBUS从站的配置

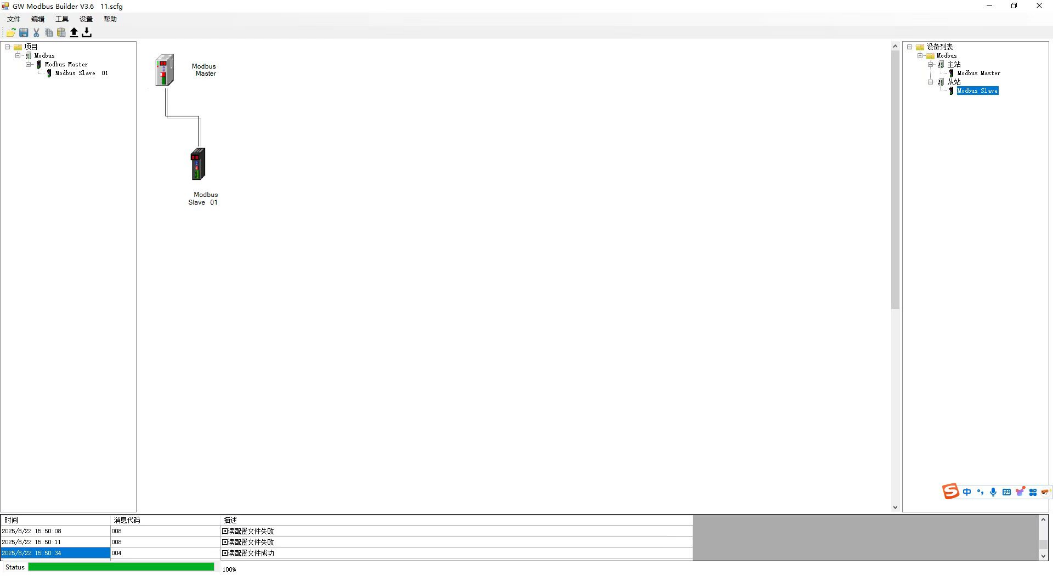

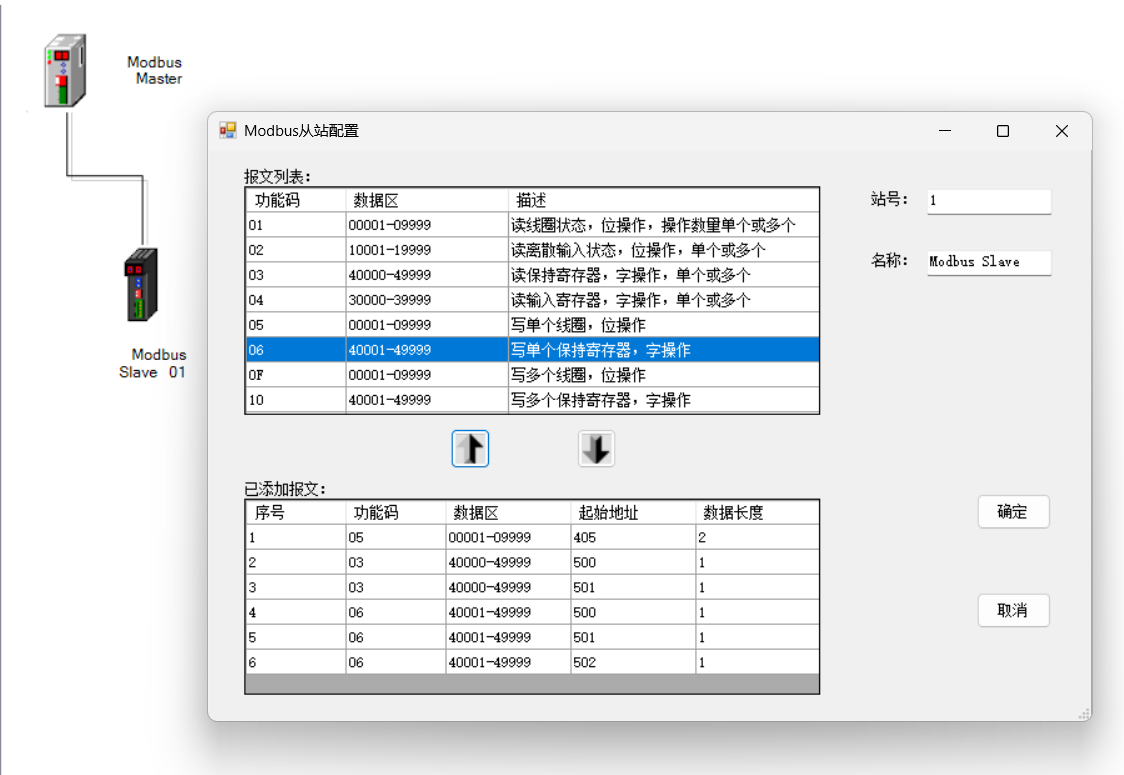

打开GW MODBUS Builder软甲，因为需要1个从站，双击进行添加，如图

加热电源简易对应关系，在MODBUS从站配置功能码如下图：

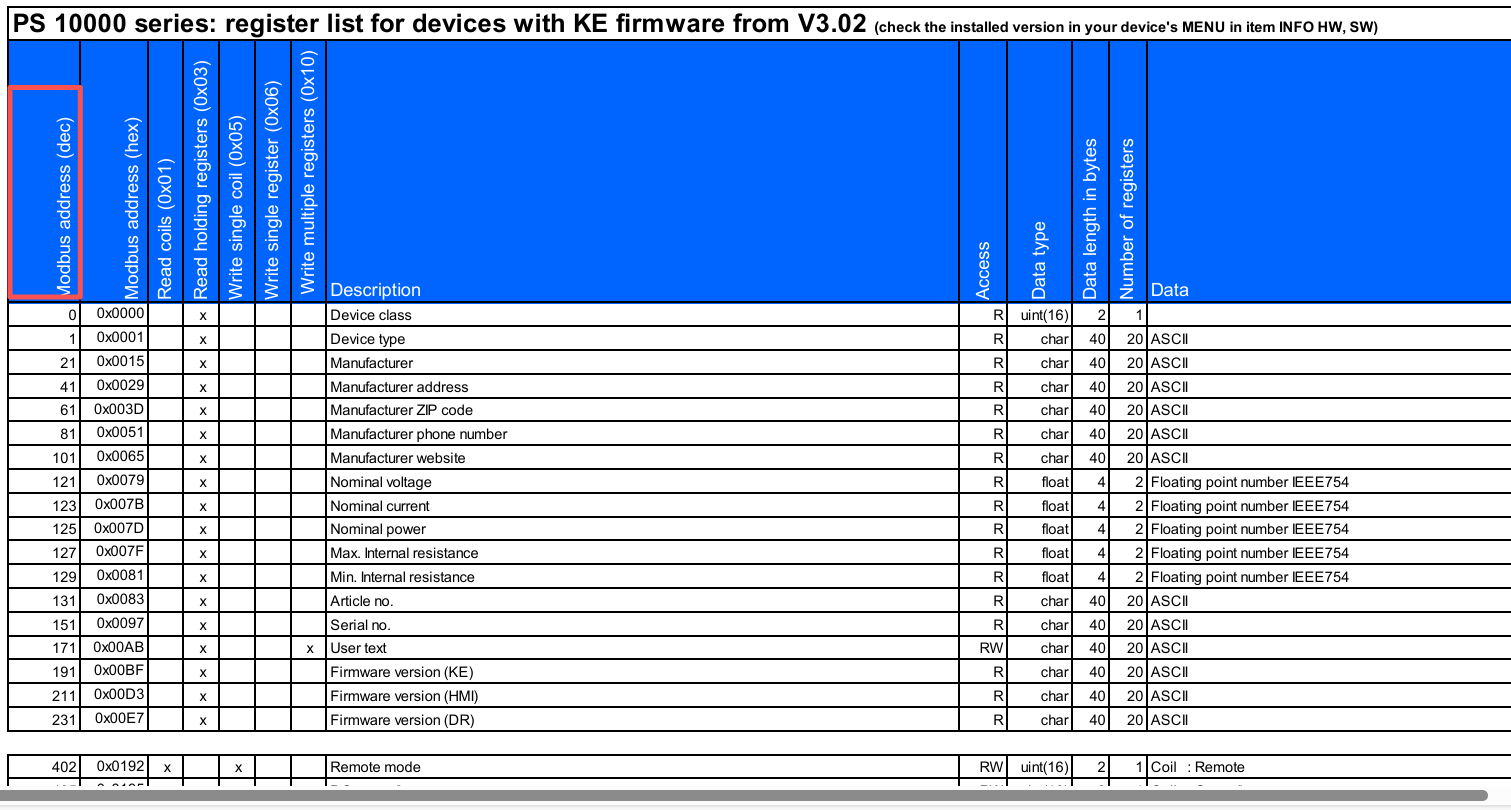

网关配置的地址为10进制，所以使用手册中的10进制地址

。以4xxx为例，40001在配置中地址起始为0，对应功能码03、06、10地址第0位，根据情况来读或写进而使用不同的功能码。下图为模块的配置图，如图：

配置软件Tcpconf8中的IP和端口要与从站对应，如图：

下载到网关需要网关第八位置于on，电脑直连LAN口进行下载。

注：电脑IP需在同一网段，IP不能为192.168.1.100。

3.现场效果展示：

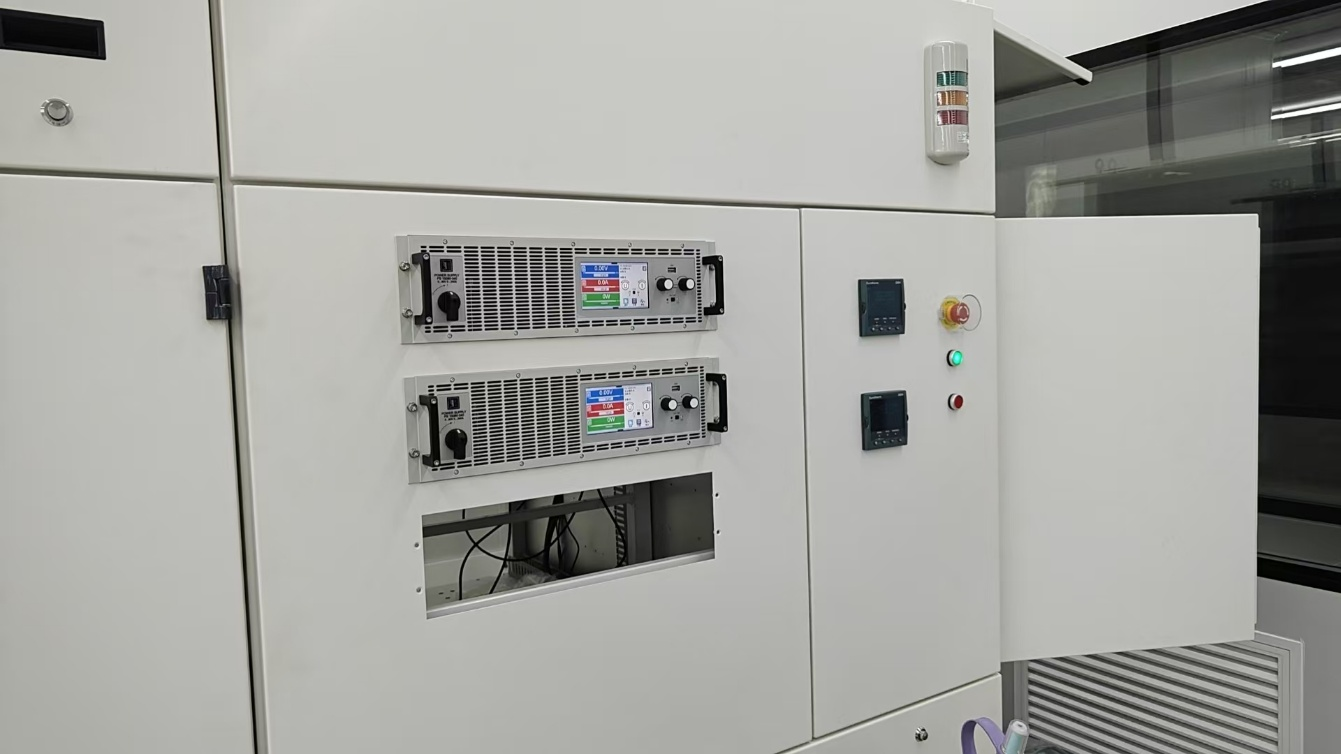

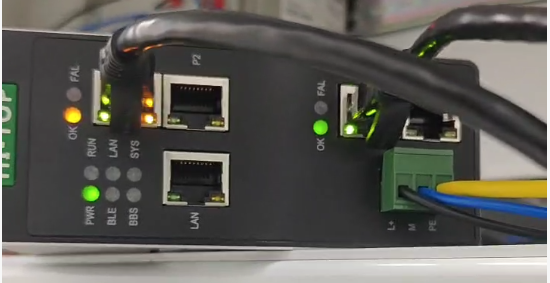

网关电源端子接入24V，p1p2口为EtherNet/IP，通讯成功后，ok灯常亮，如果在主站设置了自动启动，MODBUS一侧指示灯就会闪烁，OK闪烁，网关通过拨码进行调节，可做MODBUS的主站和从站。

4.应用效果：

数据接收下发无异常，成功解决协议不同的问题，
