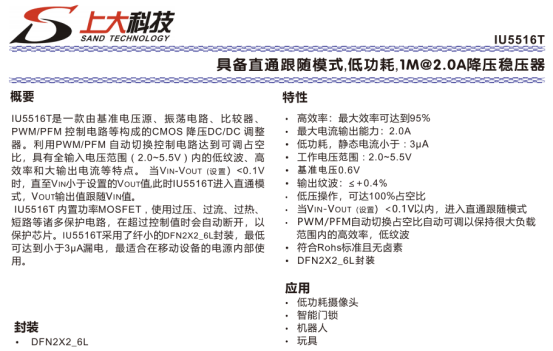

IU5516：3μ低功耗,直通跟随模式,2.0A降压DCDC，适用于摄像头、智能门锁、机器人

在低功耗摄像头、智能门锁、机器人、玩具等便携设备的供电设计中，常面临封装空间紧凑、大电流输出需求、低功耗长续航及电压适配灵活性不足等问题，IU5516T可针对性应对这些需求。该器件是一款CMOS降压DC-DC调整器，采用DFN2X2_6L超小封装，输入电压范围2.0~5.5V，最大输出电流2.0A，静态电流小于3μA，漏电低至3pA以内，能精准匹配便携设备的空间与功耗需求。

其核心优势在于支持PWM/PFM自动切换，宽负载范围内保持高效率（最高达95%）与低纹波（≤±0.4%）；具备直通跟随模式，当输入与输出电压差值小于0.1V时，输出电压跟随输入电压变化，适配低压操作场景，占空比可达100%。输出电压通过FB管脚外接分压电阻按公式灵活设定，基准电压精度稳定（0.59~0.61V）。内置功率MOSFET及过压、过流、过热、短路多重保护机制，振荡频率1MHz，线性调整度0.45%、负载调整度0.5%，ESD防护达人体模式±4kV、机器模式±400V，搭配底部散热片设计，保障大电流工况下稳定可靠供电，为各类小型便携设备提供高效、紧凑的降压供电解决方案。

一、IU5516的特性

高效率:最大效率可达到95%

最大电流输出能力:2.0A

低功耗,静态电流小于:3uA

工作电压范围:2.0~5.5V

基准电压0.6V

输出纹波:<+0.4%

低压操作,可达100%占空比

当VIN-VOUT(设置)<0.1V以内,进入直通跟随模式

PWM/PFM自动切换占空比自动可调以保持很大负载

范围内的高效率,低纹波

符合Rohs标准且无卤素

DFN2X2_6L封装

二、IU5516的应用信息

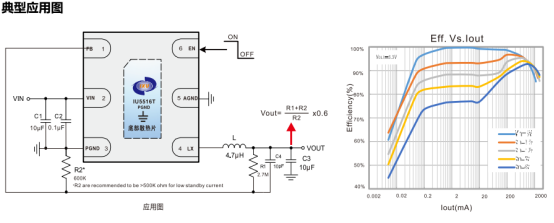

1、典型应用图

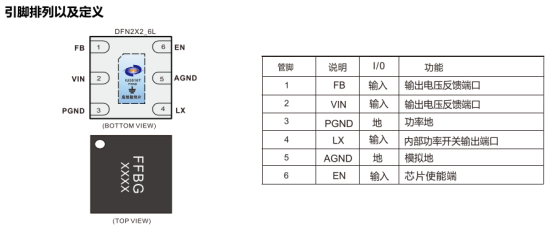

2、引脚排列及定义

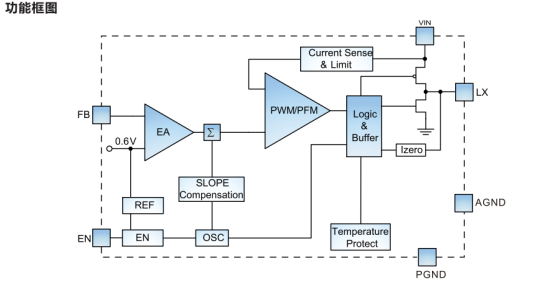

3、功能框图

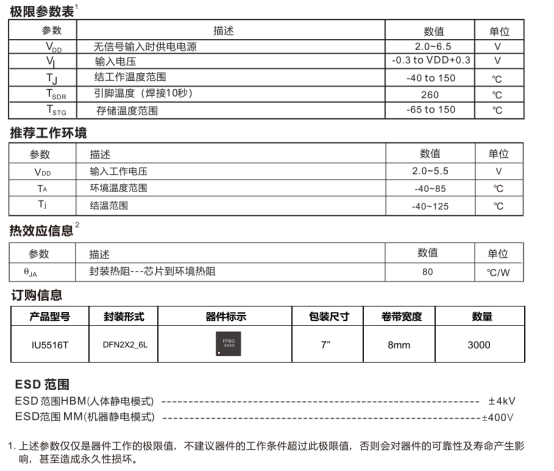

4、基础参数图
