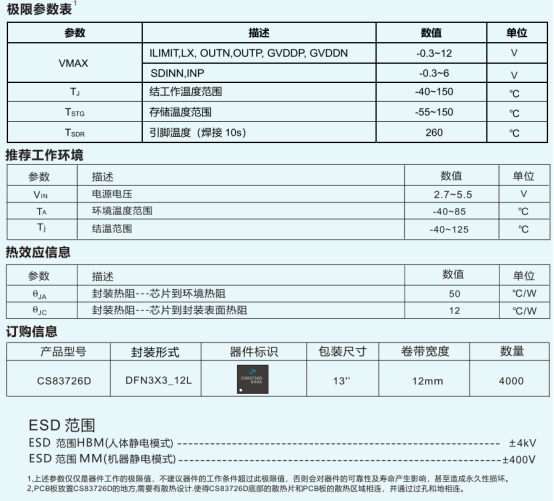

CS83726D 是一款专为便携式设备设计的 R 类单声道音频功率放大器，采用 DFN3X3_12L 纤小封装，全贴片外围设计大幅节省 PCB 面积，工作电压范围 2.7~5.5V，适配单节锂电池供电场景，主要应用于便携式蓝牙音箱、数码产品等，ESD 防护达 ±4kV（HBM），工作环境温度 - 40℃~85℃，结温范围 - 40℃~125℃，需通过 PCB 散热设计让底部散热片与散热区域相连。
核心性能突出，内置 BOOST 自适应升压模块可自动升压至 7.6V，在 3.7V 供电、4Ω+33μH 负载下，D 类模式 10% THD+N 时输出功率 7.2W，1% THD+N 时 5.7W；8Ω+33μH 负载下对应功率为 4W 和 3.3W，AB 类模式下 5V 供电 4Ω 负载输出 2.7W。效率最高达 82%，静态电流 8mA，关断电流小于 10μA，总谐波失真加噪声低至 0.09%，217Hz 下电源纹波抑制比（PSRR）70dB，共模抑制比（CMRR）72dB，输出底噪仅 100μV，音频还原效果优异。
功能设计丰富且实用，支持 AB/D 类模式切换，可最大限度减少对 FM 的干扰，搭配专有 AERC 技术大幅降低 EMI，60cm 音频线在 FCC 标准下有超 20dB 裕量，输出端搭配磁珠即可通过 FCC B 级测试，噪声敏感场景可加 LC 滤波。内置 50 倍固定增益（集成 10K 输入电阻和 500K 反馈电阻），具备独特的无破音（NCN）功能，可自动检测并调整增益避免失真，保护扬声器；还拥有完善的 Pop&Click 杂音抑制，消除开关机等操作的瞬态噪声。SD 管脚支持分压电阻和一线脉宽两种控制方式，可实现关断、AB 类模式、防破音 / 自适应升压开启 / 关闭的灵活切换，ILIMIT 引脚可通过下拉电阻限制 BOOST 电感峰值电流并实现电源软启动。
内置自适应升压功能可根据音频输出功率自动切换 5V/7.6V 升压档位，始终保持系统高效运行，延长播放时间；BOOST 升压模块为非同步整流，需外接 40V 肖特基二极管（如 SS34）续流，推荐搭配 4.7μH、饱和电流 3A 以上的低 DCR 电感，且肖特基、电感至滤波电容的走线需尽量缩短，避免 LX 端过冲。保护机制完善，集成过流、短路、过热保护，过热保护温度 160℃，迟滞 40℃，异常工况下可有效保护芯片。

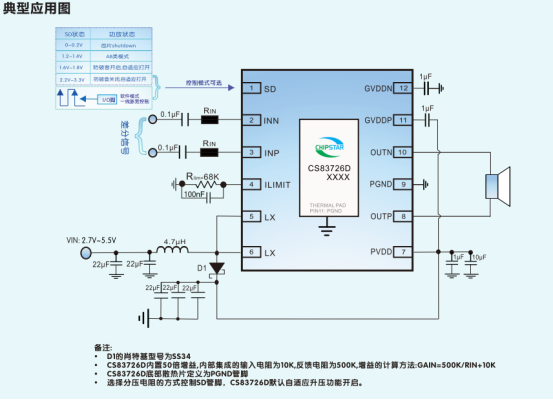

应用布局有明确要求，Vbat 端需接两颗 22μF 电容稳定电池电压，提升低频瞬态响应并降低 EMI；PVDD 端需两组滤波电容，3×22μF 靠近肖特基放置，1μF+10μF 高频低阻贴片电容紧贴芯片管脚，避免升压模块输出电压震荡。芯片 PGND 功率地需直接与铺铜相连，并布置足量过孔与底层铺铜连接，承载大电流同时强化散热；差分输入设计抗干扰性强，单端输入时需保证音频信号参考地与芯片参考地无明显电位差，减少地回路噪声。

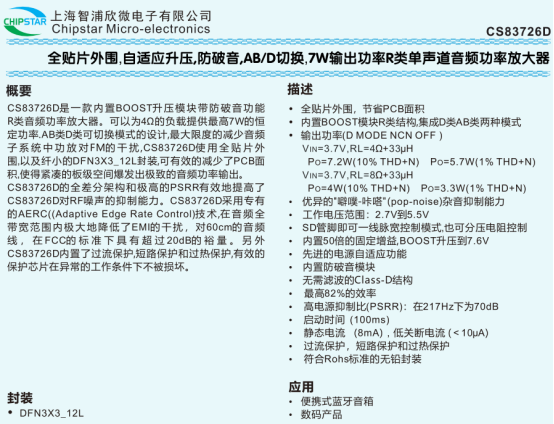

一、CS83726的特性
全贴片外围,节省PCB面积
内置BOOST模块R类结构,集成D类AB类两种模式
输出功率(DMODENCNOFF)
VIN=3.7V,RL=4Ω+33μH
Po=7.2W(10% THD+N) Po=5.7W(1% THD+N)
VIN=3.7V,RL=8Ω+33μH
Po=4W(10% THD+N) Po=3.3W(1% THD+N)
优异的"噼噗-咔嗒"(pop-noise)杂音抑制能力
工作电压范围:2.7V到5.5V

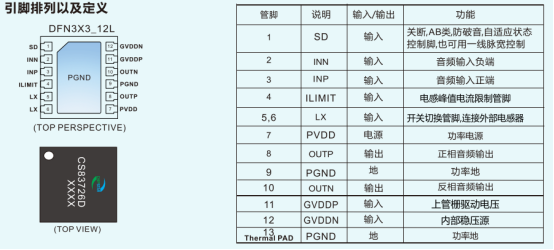

SD管脚即可一线脉宽控制模式,也可分压电阻控制
内置50倍的固定增益,BOOST升压到7.6V
先进的电源自适应功能
内置防破音模块
无需滤波的Class-D结构
最高82%的效率
高电源抑制比(PSRR):在217Hz下为70dB
启动时间(100ms)
静态电流(8mA),低关断电流(<10μA)
符合Rohs标准的无铅封装
