在现代工业控制系统中，数字控制器（如PLC、MCU）与现场执行器（如阀门、驱动器、传感器）之间需要进行可靠、精准的信号通信。其中，4-20mA电流环因其卓越的抗干扰能力和远距离传输特性，成为工业模拟信号传输的“黄金标准”。如何将数字控制器发出的PWM（脉冲宽度调制）指令，无缝转换为标准的0/4-20mA电流信号？客益微电子推出的GP210 PAC芯片，正是为这一核心需求而生的高性能、高集成度解决方案。
一、 什么是GP210？
GP210是一款PWM转模拟电流转换器（PAC）。其核心功能是将一个占空比可变的PWM数字信号，线性、高精度地转换为一个可编程范围的模拟电流信号。
输入：接受一个占空比范围为 0% 至 100%、频率为 50Hz 至 5KHz、高电平电压为 2.7V 至 5.5V 的PWM信号。
输出：产生一个与PWM占空比成正比的模拟电流。通过外接一颗高精度电阻（Rset），用户可以灵活设置输出的满量程电流值（例如，典型应用为0-25mA）。当PWM占空比为0%时，输出对应0mA（或4mA，通过电路偏置实现）；当占空比为100%时，输出达到设定的满量程电流。
这颗芯片极大地简化了从数字控制到工业标准电流信号接口的设计，是构建智能变送器、执行机构驱动器、模拟量输出模块的理想核心器件。
二、 GP210的核心优势与特性
选择GP210，意味着选择了一个性能卓越、设计简便且坚固可靠的信号转换解决方案：
卓越的精度与线性度：
超高初始精度：输出满量程误差小于 ±0.1%，确保了信号转换的起点准确性。
顶级线性度：通过简单的两点校准，输出电流线性度误差可优于 0.05%；若进行三点校准，线性度更可提升至 0.03%。这意味着输出电流与输入占空比几乎呈完美的直线关系，控制精确无误。
强大的工业级性能：
宽电源电压：支持 8V 至 36V 的单电源供电，完美兼容工业现场常见的24V电源系统。
优异的稳定性：具备极低的电源抑制比（典型值50ppm/V）和负载调整率（典型值3μA），确保在电源波动或负载变化时输出依然稳定。其温度系数低至 20ppm/°C，保障了在宽温范围内的性能一致性。
完备的保护机制：芯片内置过温保护和过流保护，并提供了故障输出（EF） 和输出关闭（OD） 引脚，增强了系统的安全性与可控性。
宽工作温度：可在 -40℃ 至 105℃ 的严苛环境下稳定工作，满足绝大多数工业应用需求。
灵活的可配置性：
输出范围可编程：通过外接一颗SET引脚电阻（Rset），用户可以自由设定输出的满量程电流值（默认Rset=1K时，输出0-25mA），轻松适配0-20mA或4-20mA等不同标准。

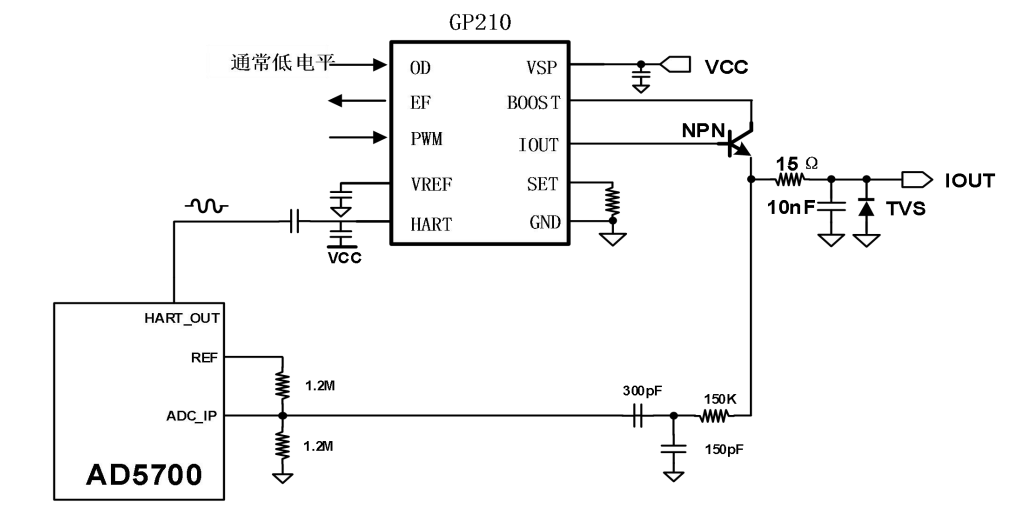

支持HART通信：独有的HART信号接入口，允许在标准的4-20mA模拟信号上叠加数字通信，为实现现场仪表的智能化和远程诊断提供了可能。

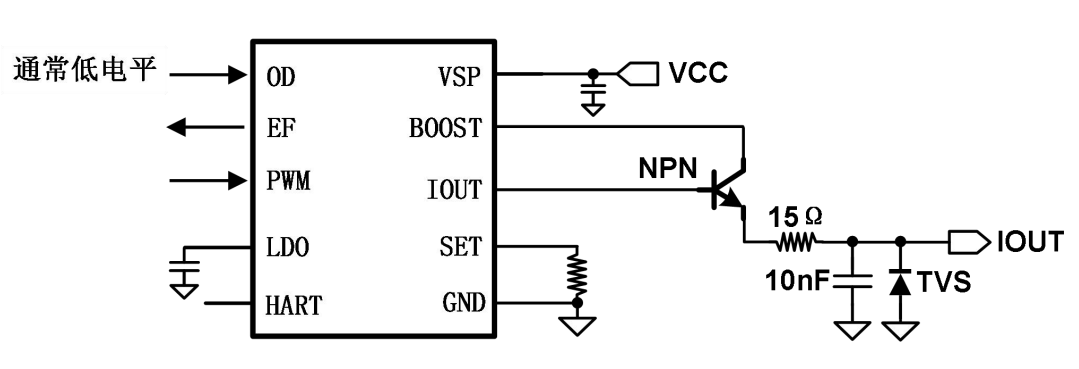

功耗转移设计：提供BOOST引脚，可连接外部NPN晶体管，将芯片内部的主要功耗转移至外部器件，有效降低芯片自身温升，提升系统可靠性。
高集成度与易用性：
内置LDO：芯片集成了一个5V/5mA的LDO，可为外部隔离光耦或其它电路供电，简化了隔离应用的设计。
简化外围电路：典型应用电路外围元件极少，设计简洁，大幅降低了BOM成本和PCB面积。
小体积封装：采用带散热焊盘的MSOP-10封装，在节省空间的同时保证了良好的散热性能。
三、 典型应用场景
GP210是工业自动化信号接口的“万能适配器”，其典型应用包括：
智能变送器：将传感器（如温度、压力、流量）信号经MCU处理后，通过GP210转换为标准的4-20mA信号远传。
PLC模拟量输出模块：作为PLC扩展模块的核心，将内部计算得到的数字量转换为用于控制阀门、变频器的0/4-20mA电流。
工业过程控制：用于驱动需要电流信号控制的执行机构，如比例阀、电动执行器等。
仪器仪表：为各类测试、分析仪器提供高精度的可编程电流输出。
带有HART协议的智能设备：利用其HART接口，构建符合工业通信协议的高级现场设备。
四、 可靠的品质保障与支持
高可靠性设计：符合工业级标准，ESD防护（人体模型）达到 2KV，确保在复杂的工业电磁环境中稳定运行。
完善的国产支持：客益微作为专注于模拟芯片的国产半导体厂商，不仅提供高性能的产品，还致力于为客户提供及时、专业的技术支持，帮助工程师快速实现设计构想，解决实际应用痛点。
清晰的提示与责任：公司对产品应用领域（如车载、航空等）有明确界定，并鼓励客户在量产前进行充分的场景测试，体现了对产品负责、对客户负责的态度。
结语
客益微GP210 PAC芯片，以其高精度、高线性度、高集成度和出色的工业级鲁棒性，为数字世界与工业模拟现场之间搭建了一座坚固、精准的桥梁。无论是升级现有设备，还是开发新一代工业控制产品，GP210都能为您提供一种简化设计、提升性能的优效方案。
