CK-UR08是天线一体式超高频读写器头，工作频率为920MHz～925MHz，符合EPC Global Class l Gen 2／IS0-18000-6C标准，最大输出功率26dBm。读卡器支持标准工业通讯协议ModbusRTU，ModbusTCP,ProfiNet，EtherNet/IP等多种协议，方便用户通过集成到PLC等控制系统中。读卡器内部集成了射频部分通信协议，用户只需通过接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。读写器具有识别速度快、准确率高、识别距离适中、组网方便等特点，适合应用于智能产线数据采集，信息读取等领域。
本期主题：围绕CK-UR08系列产品的EtherNet/IP通讯协议与汇川PLC进行通讯配置说明。
1、准备阶段
RFID配置软件：RFID_TOOL
编程软件：InoProShop
多通道网关控制器：CK-UR08-E01
PLC：汇川AC801
通讯协议：EtherNet/IP
连接方式：以太网
修改设备IP
打开RFID_TOOL,点击搜索

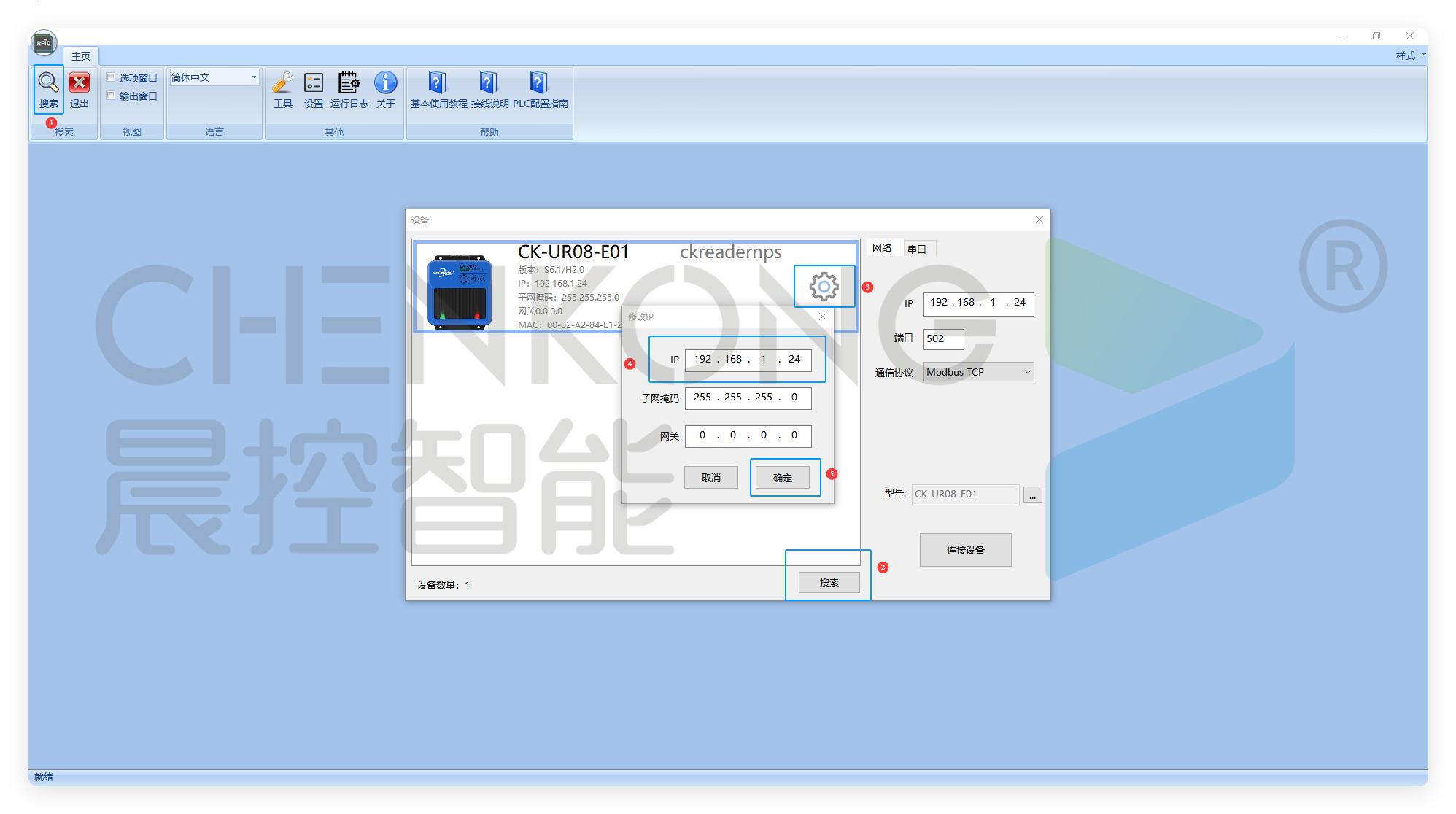

搜索出设备后，点击齿轮，填写修改IP，确定保存
2、添加EtherNet/IP主站机架以及添加EDS文件

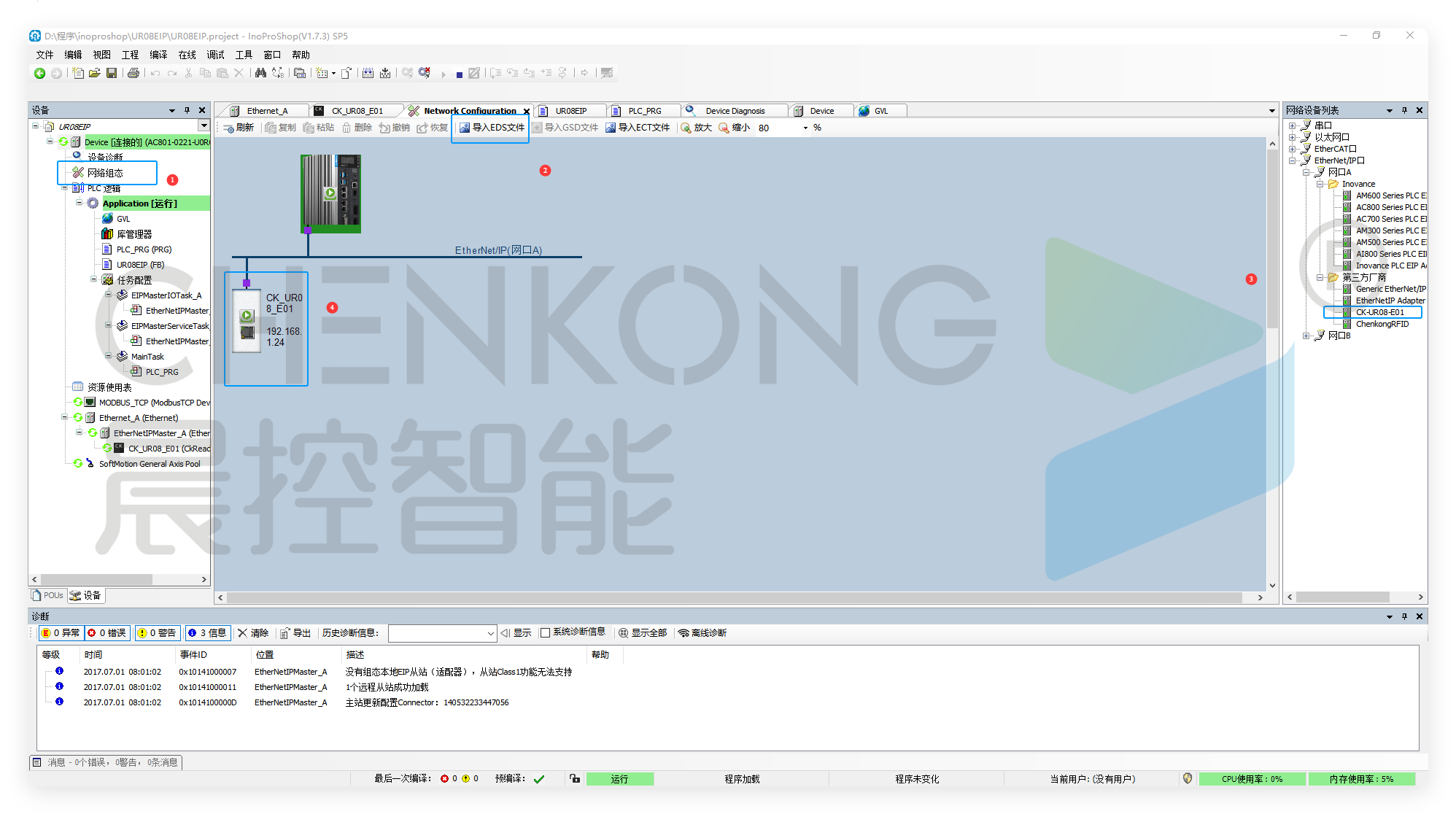

在网络组态中勾选EtherNet/IP主站，添加EtherNet/IP主站机架
点击导入EDS文件添加设备EDS文件
在网络设备列表里，双击添加的设备文件，添加设备从站
3、填写设备IP
打开刚添加的的设备设置

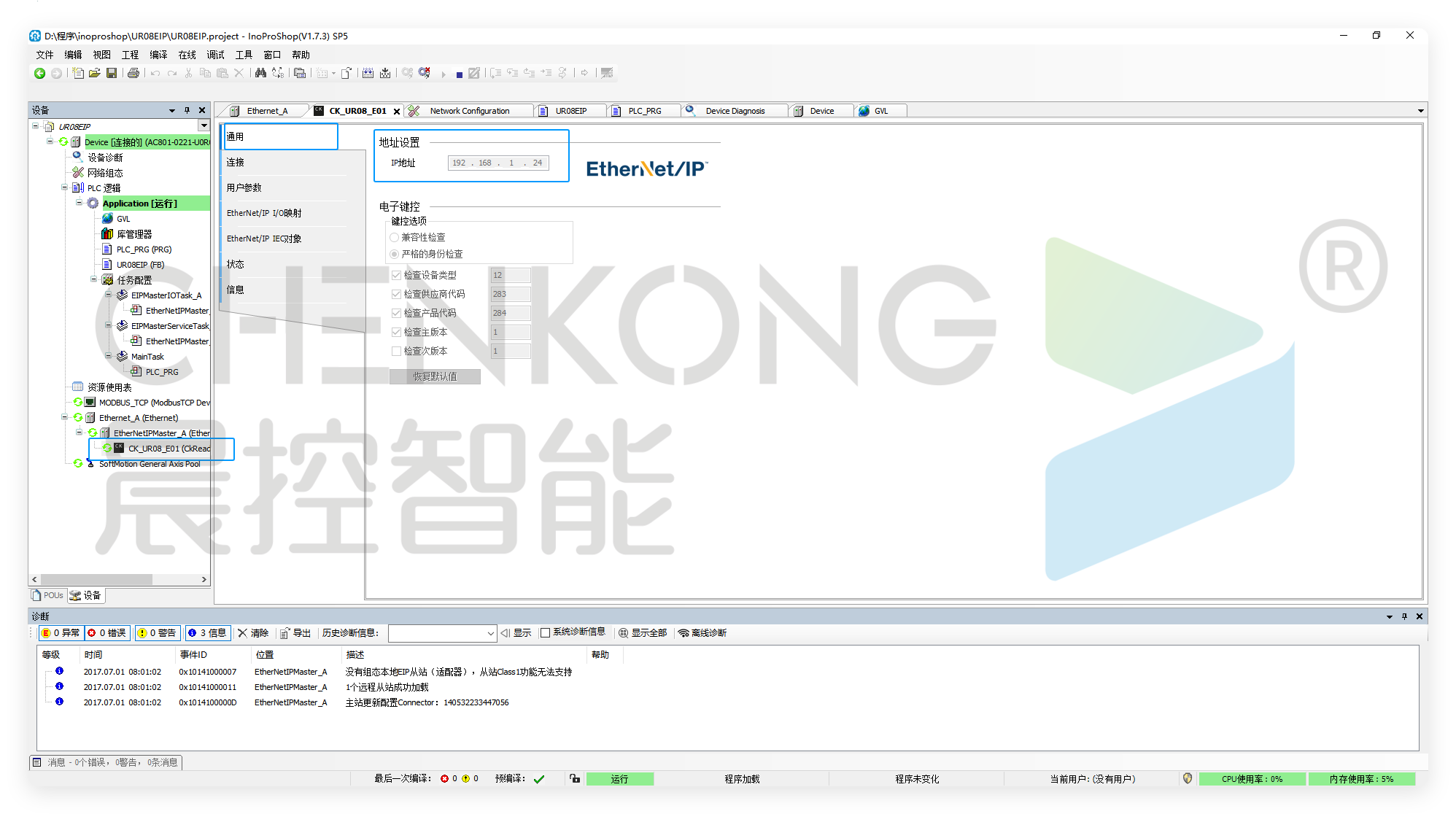

在通用中填写设备IP地址
4、设置映射内存
点击连接设置

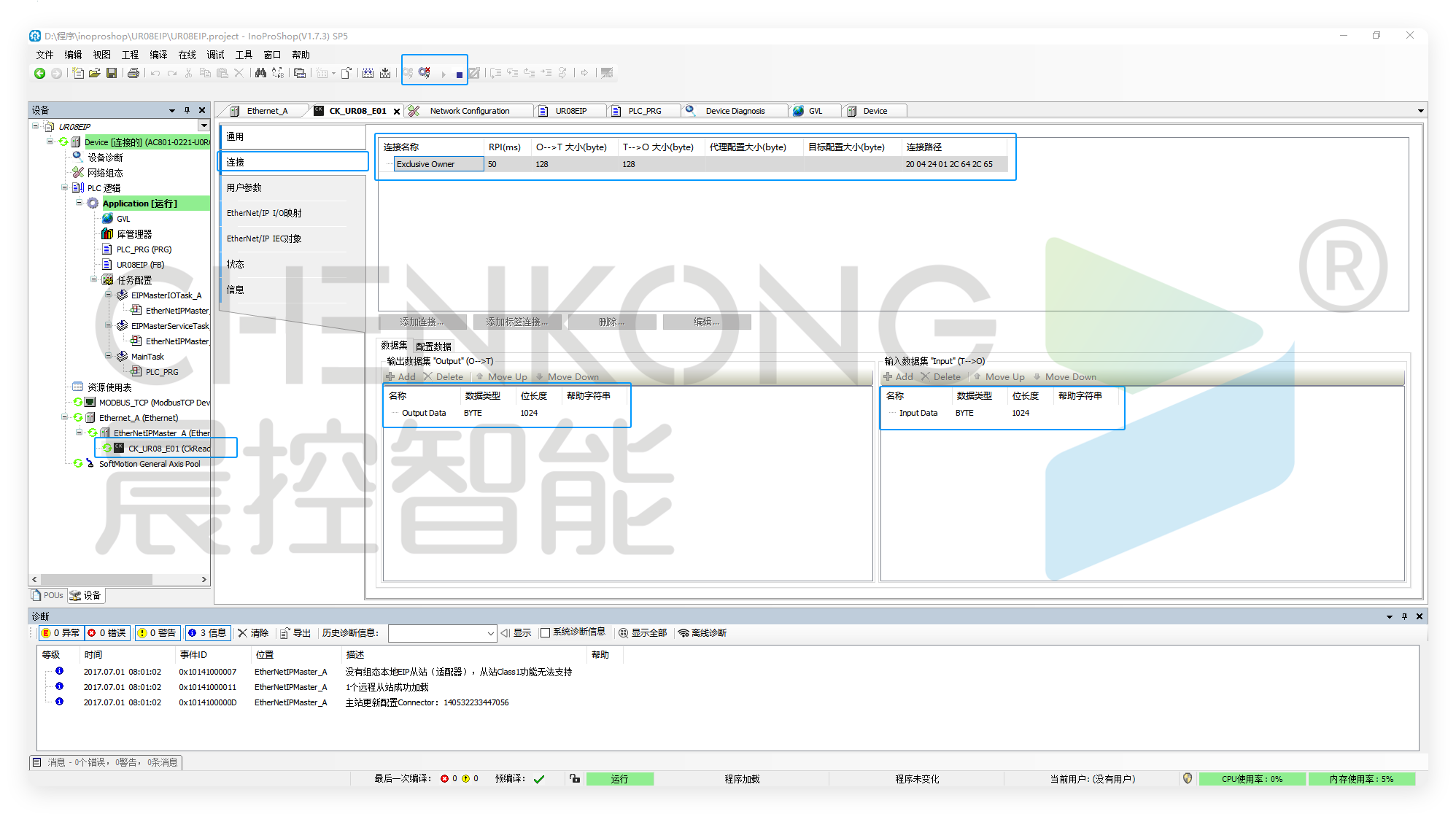

在下方输入输出数据集中输入输出各给应该位成都1024的byte
在线plc将配置下载到plc中
完成配置
映射配置
新建全局变量，创建两个128数组

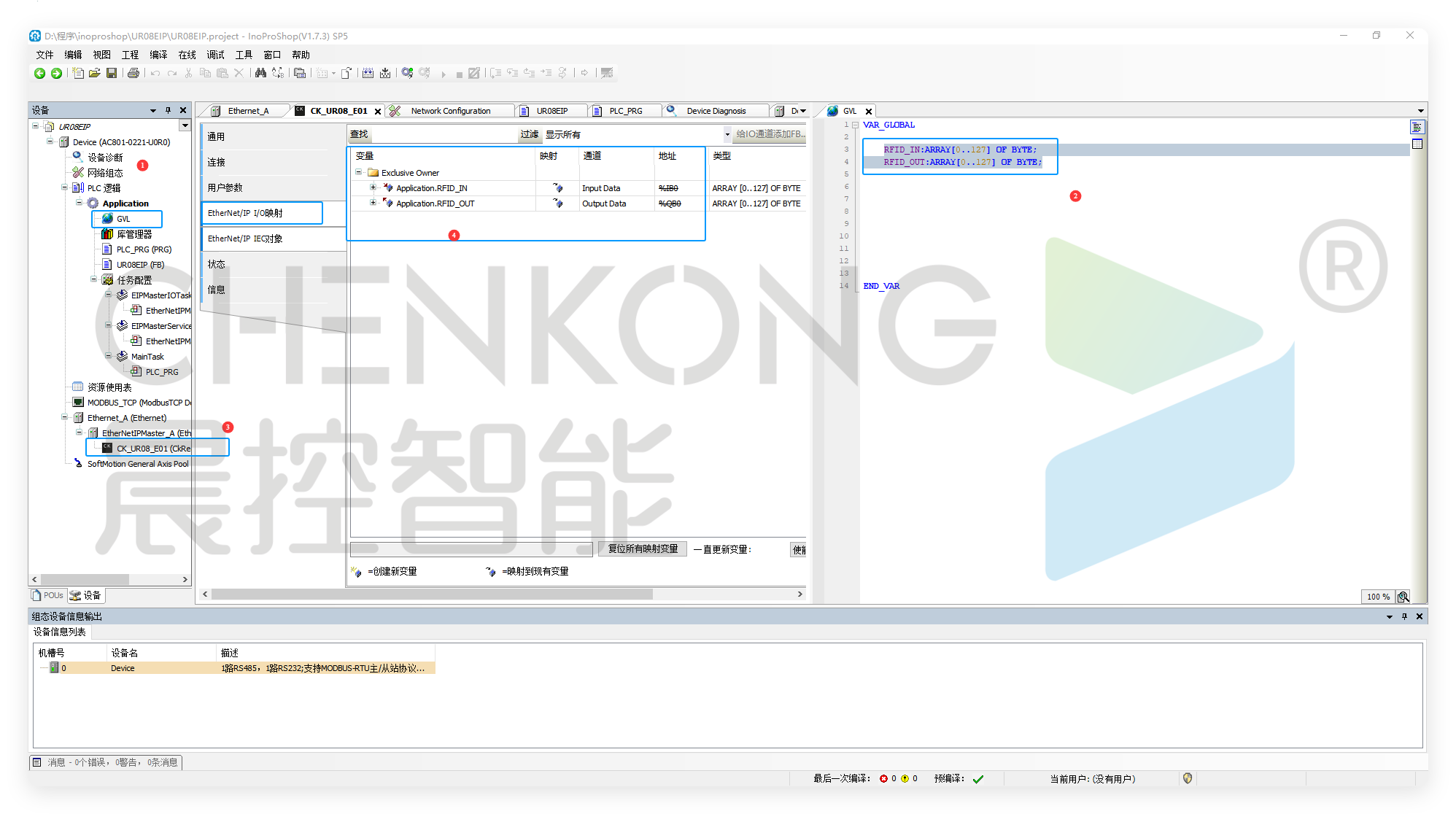

在设备IO映射中映射数据

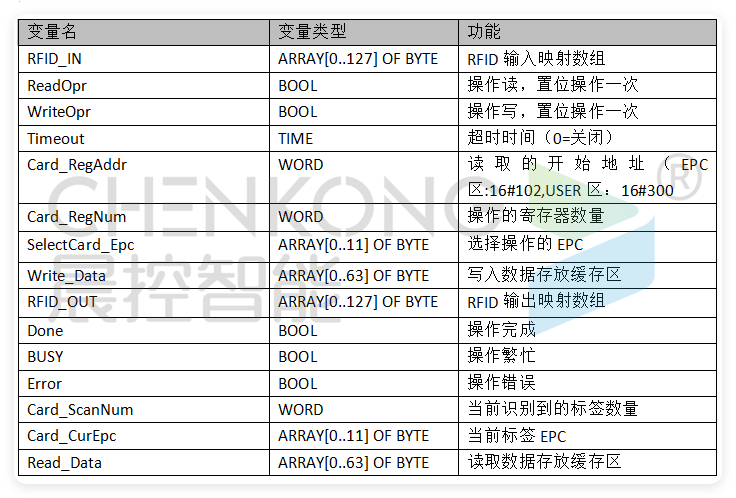

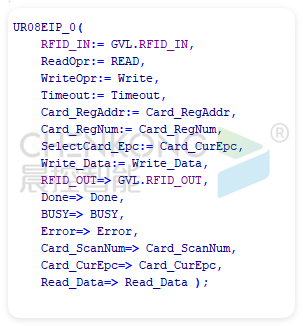

功能块说明
单个标签时自动识别EPC

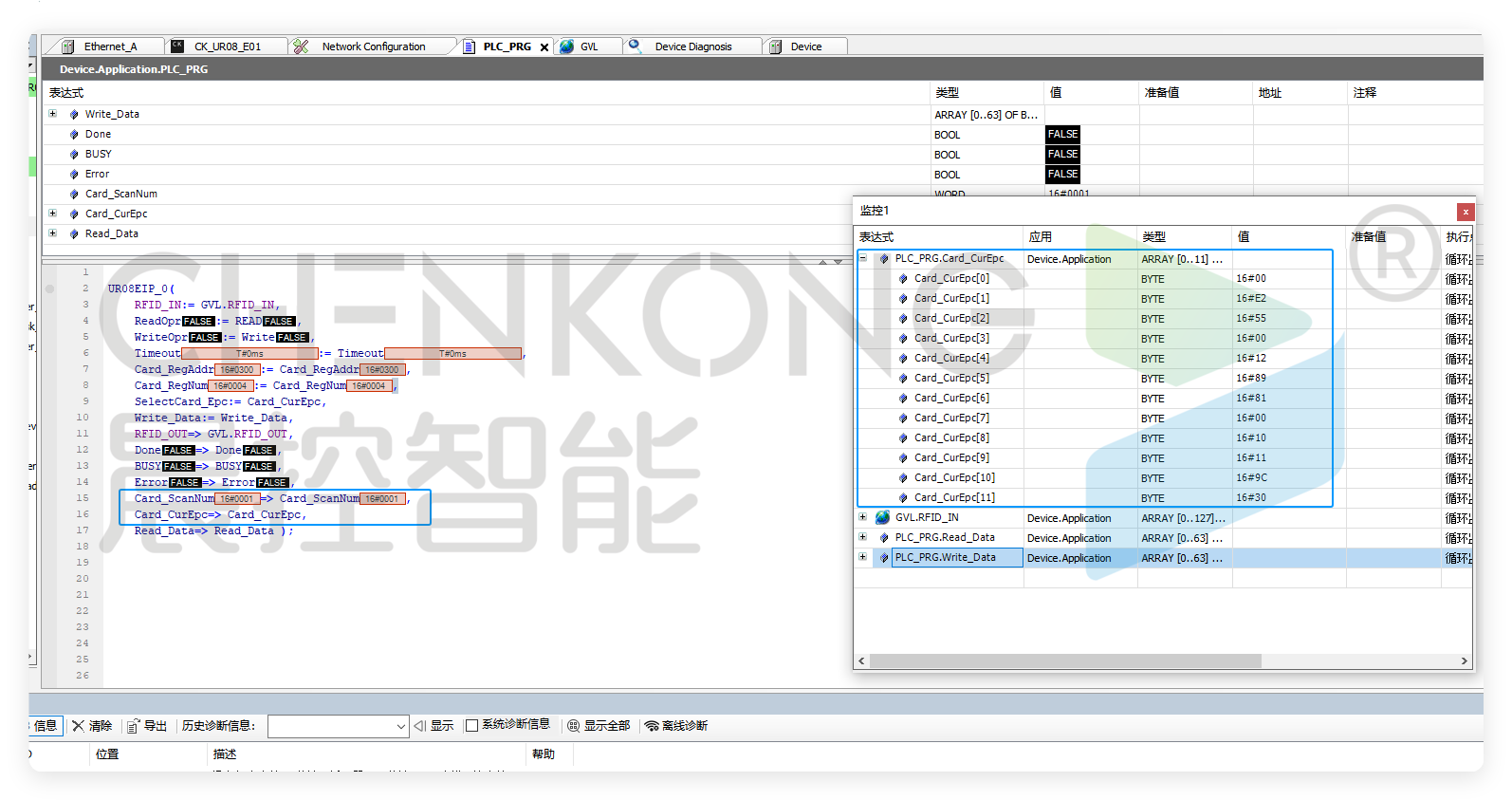

在只有一个标签时，自动上传EPC在Card_CurEpc
写操作
有标签时，在SelectCard_Epc填入需要操作标签的EPC
将需要写的数据放入Write_Data

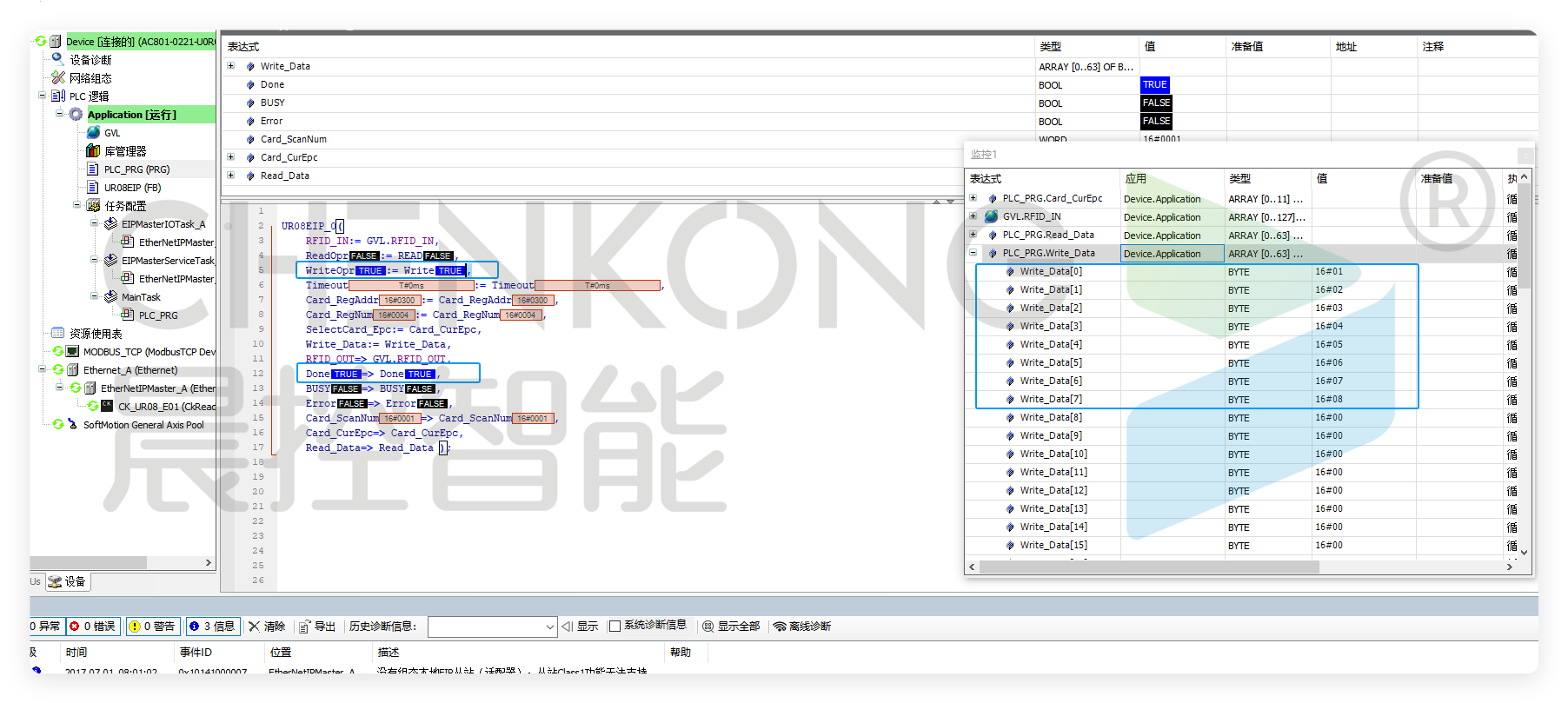

置位WriteOpr，等待DONE完成
读操作
有标签时，在SelectCard_Epc填入需要操作标签的EPC

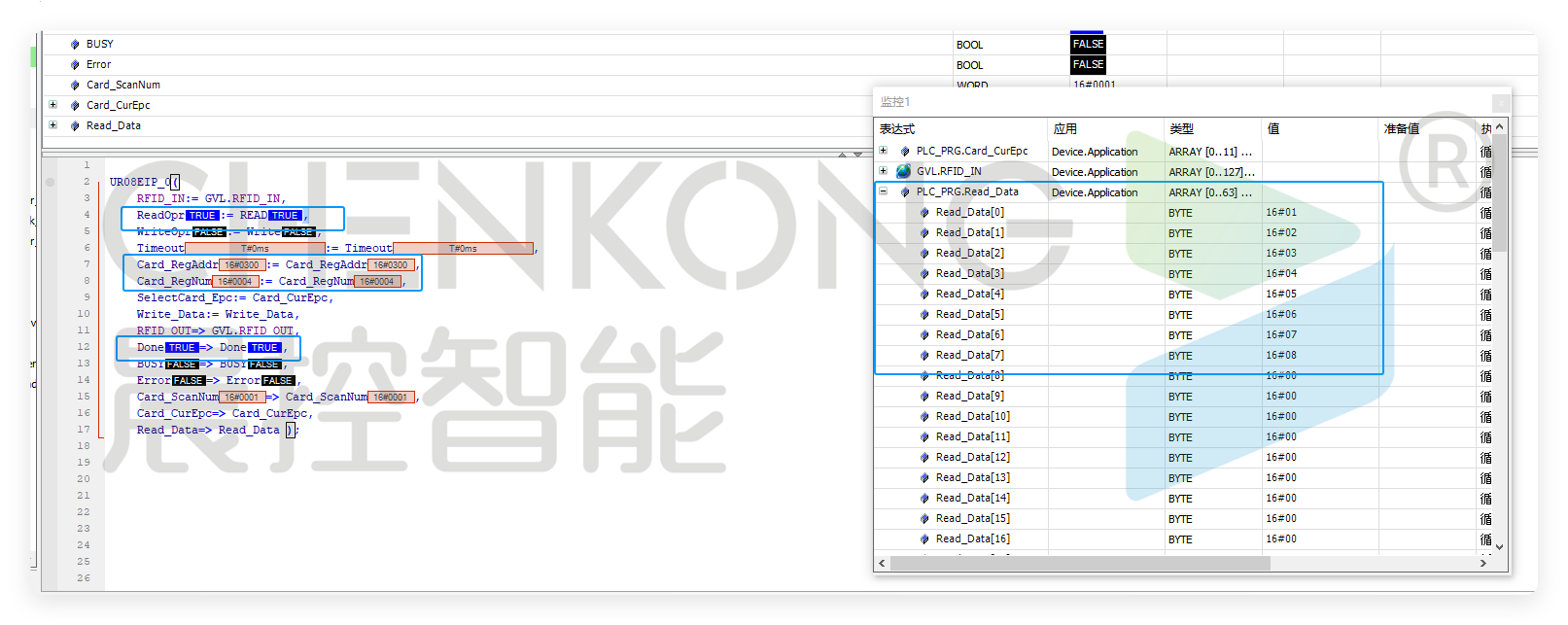

置位ReadOpr，等待DONE完成
数据会存入Read_Data中
