方案简介

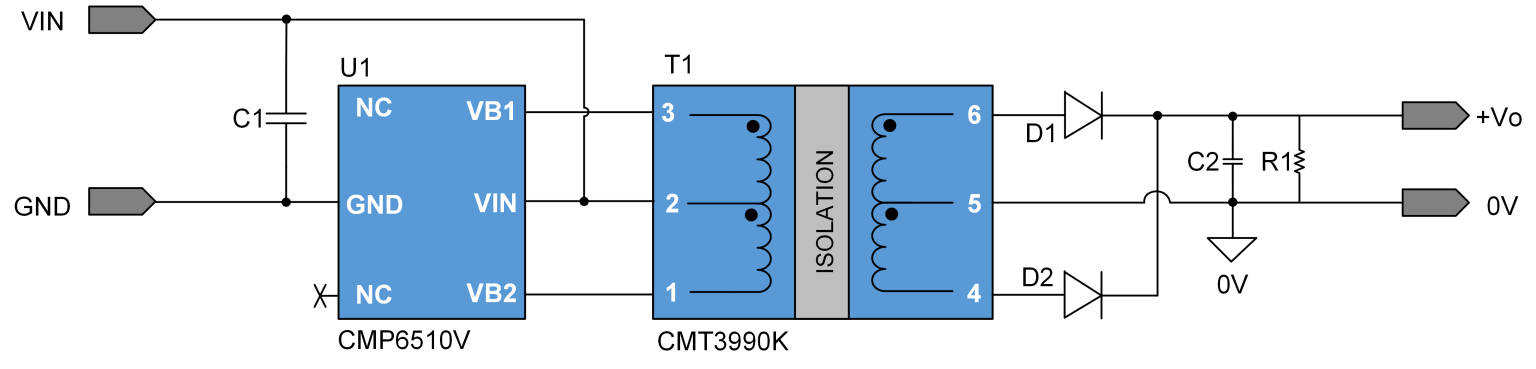

CMP6510V+CMT3990K是深圳线易微电子推出的一款小型化的隔离电源方案。驱动器芯片和变压器配合必要的容阻和整流二极管，可以实现5V输入, 5V输出1W的隔离非稳压电源，SIP的引脚完全兼容金升阳B0505S-1WR3隔离电源模块。该方案可以实现非常紧凑的方案，PCB板占用面积小，适合隔离 485、隔离CAN、和隔离ADC供电，特别是空间限制大的场合。
| 输入电压 | 输出电压 | 输出电流 | 驱动芯片U1 | 变压器T1 |
| 5V | 5V | 200mA | CMP6510V | CMT3990K |
方案特点
短路保护和自恢复功能
集成过流和过温检测保护功能
隔离电压 1500VDC

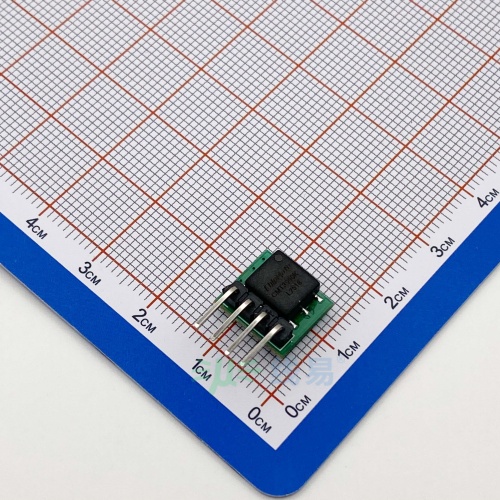

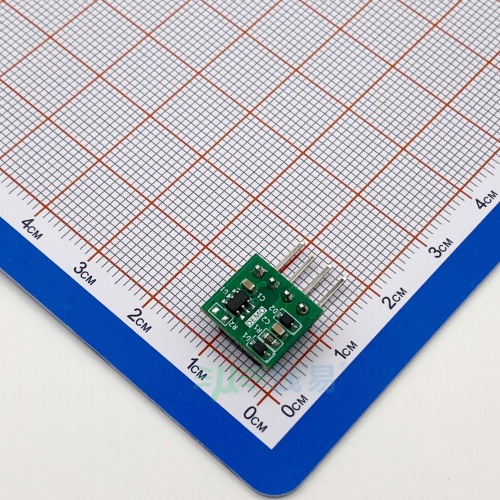

评估板
可在B0505S-1WR3的原理图、BOM清单、和PCB版图开源可下载。
