一、功能简介
本项目将 STM32F429 搭建成一个 Web 服务器（WebServer），用户可通过浏览器访问其 IP，实现远程控制与配置功能，例如：
二、硬件 & 软件平台
- MCU 平台：STM32F429XXX 系列
- PHY 芯片：LAN8720 / DP83848 / LAN8742（本示例默认使用 LAN8720）
- 软件工具链：
- STM32CubeMX：v6.13.0
- KEIL MDK
- 操作系统：FreeRTOS（CMSIS-RTOS v2 接口）
三、CubeMX 配置说明

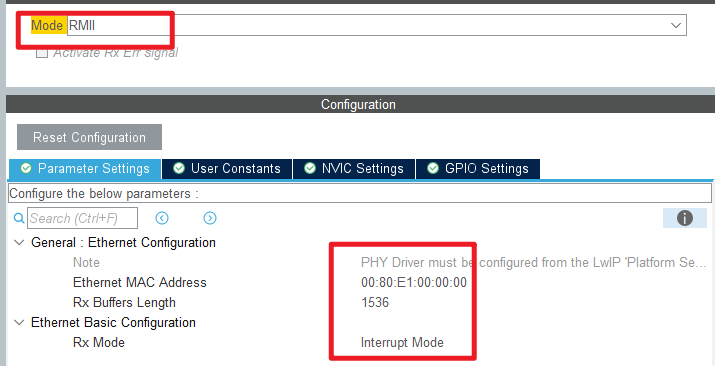

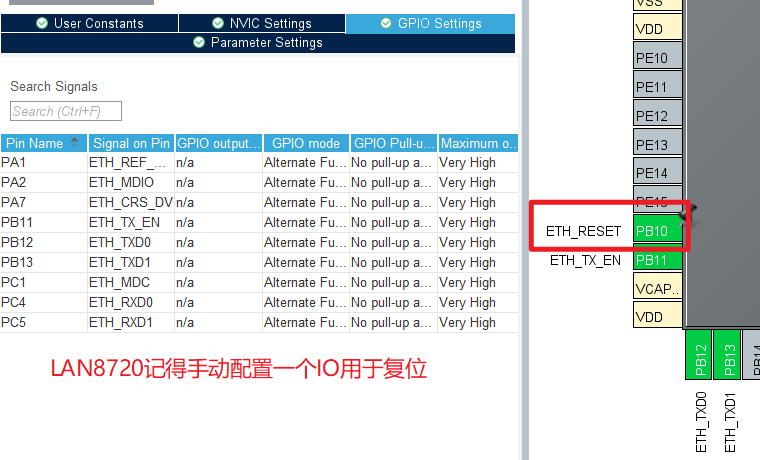

1. ETH 配置
2. FreeRTOS 配置

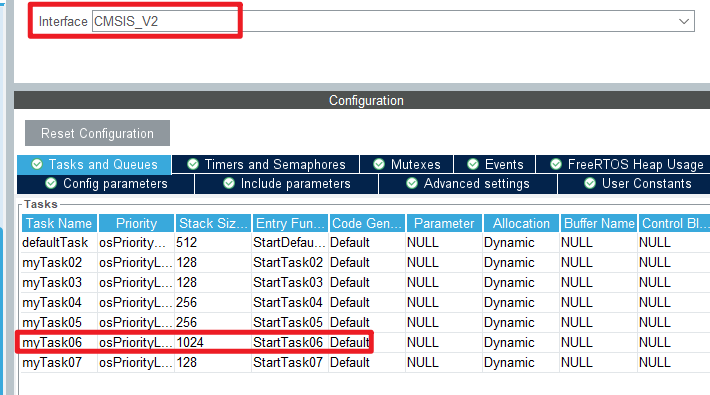

- 任务管理
- 添加专门用于处理 Web 请求的任务，例如
http_task - 建议该任务的 Stack Size 设置为 较大值，如
1024或2048，以避免网页数据处理栈溢出，这里选用了task06。
- 添加专门用于处理 Web 请求的任务，例如

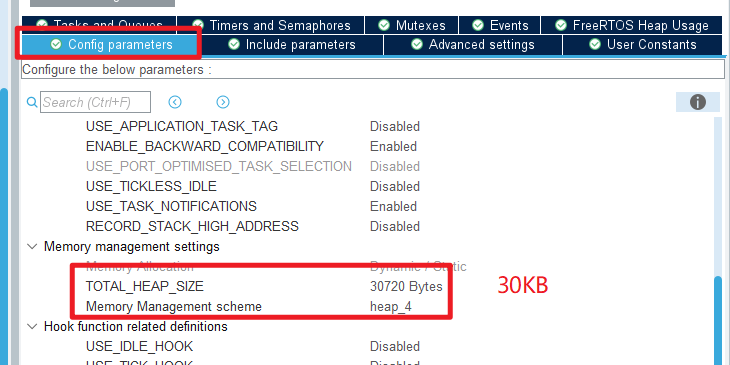

- 系统堆大小
- 适当增大 heap size，确保 FreeRTOS 内部内存分配足够
- 示例值：
configTOTAL_HEAP_SIZE = 16 KB或更多（根据 RAM 剩余情况）
3. LWIP 配置

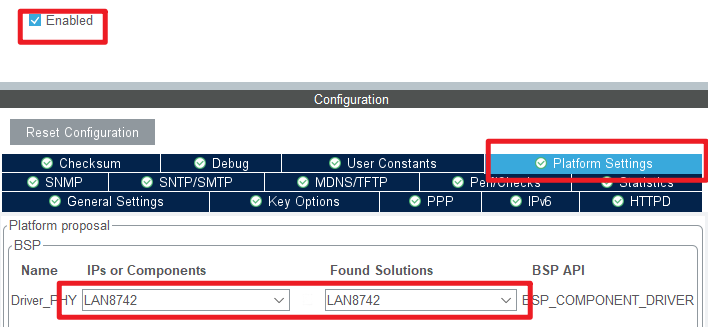

(1) PHY 芯片设置
- 本项目使用 LAN8720
- CubeMX 中若无明确 LAN8720 选项，选择
LAN8742也可正常使用

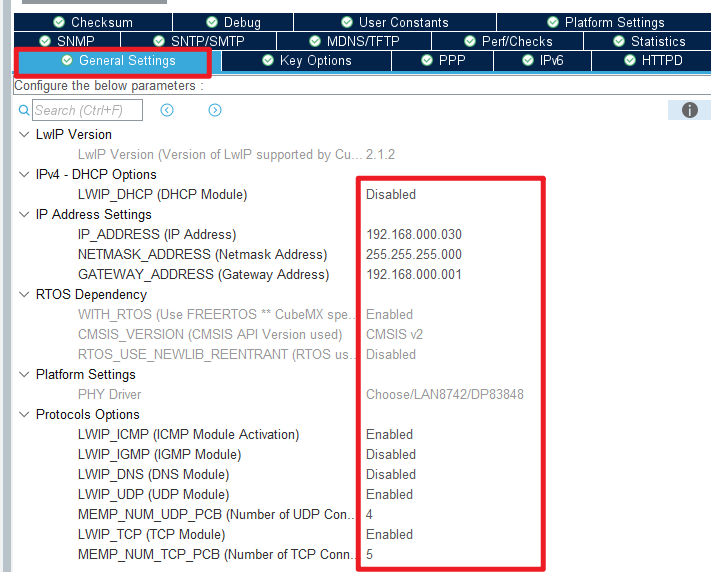

(2) 网络配置
(3) 参数配置（重点关注）
这里重点介绍下一些配置参数：
✅ 一、TCP 栈缓冲相关配置（数据发送/接收效率核心）
| 参数名 | 当前值 | 推荐值 | 用途说明 | 如果太小会发生什么 |
|---|---|---|---|---|
TCP_SND_BUF |
1072 | 4096 或 8192 | TCP 发送缓冲区，决定一次最多缓存多少字节数据用于发送（比如 send()）。 |
数据分多次、小包发；效率低，容易“卡顿”等待 ack。 |
TCP_SND_QUEUELEN |
9 | 32 或更多 | TCP Segment 队列长度（= 多少个 segment 可在缓冲中排队等待发送）。 | send() 会阻塞或失败，响应中断；数据吞吐极低。 |
TCP_WND |
2144 | 4096 或更大 | TCP 接收窗口大小，告诉对方 “我还能接收多少数据”。 | 接收窗口太小，对方只能慢慢发，拖慢整个 TCP 流。 |
TCP_MSS |
536 | 1460（建议） | 每个 TCP Segment 最大数据长度，若 MTU 是 1500，则 MSS 可设为 1460。 | 每个包很小，浪费带宽，还增加中断和拷贝开销。 |
✅ 二、内存池相关配置（影响并发能力 & 连续数据传输）
| 参数名 | 当前值 | 推荐值 | 用途说明 | 太小会造成的问题 |
|---|---|---|---|---|
MEMP_NUM_TCP_SEG |
16 | 64 或 128 | TCP segment 对象数量，决定发送排队能力（结合 TCP_SND_QUEUELEN）。 |
连续 send() 超不过几次就堵住。 |
MEMP_NUM_PBUF |
16 | 32 或 64 | PBUF 结构体数量（非池），决定系统可管理的 buffer 数量。 | 数据包还没来得及处理就被丢弃。 |
PBUF_POOL_SIZE |
16 | 64 或 128 | pbuf_pool 中的 buffer 数量（通常来自 mem_malloc()）。 |
大数据收发容易失败或内存不足。 |
PBUF_POOL_BUFSIZE |
592 | 592~1500 | 每个 pool buffer 的大小。若 TCP_MSS 提高，也建议同步提高。 | 若 MSS 变大，buf size 太小就会浪费分片。 |
MEM_SIZE |
1600 | 8192 或 16384 | LwIP 内部堆区，所有动态分配结构来自这里。 | 内存耗尽时会分配失败，触发硬件异常或系统崩溃。 |
