一、技术需求拆解
1.1 BMS电流监测的三大核心诉求
储能系统BMS对电流监测提出三重技术需求：
| 需求类型 | 技术指标 | 应用场景 |
| 高精度 | ±0.3%~±0.5% | SOC估算、能耗计量 |
| 快响应 | ≤1μs~10ms | 故障隔离、过流保护 |
| 强隔离 | 3kV~7.8kV | 1500V高压平台 |
1.2 精度需求的经济账
100MWh储能电站案例：
电流传感器精度误差：0.5%
日均充放电循环：2次
单日SOC累积误差：2%
峰谷电价差：0.5元/kWh
年经济损失：>100万元
技术启示：大型储能电站必须选择高精度传感器，精度每提升0.1%，年收益可增加数十万元。
二、技术原理深度剖析
2.1 霍尔效应传感器工作原理
闭环霍尔传感器基于霍尔效应原理：
原边电流产生磁场
霍尔元件检测磁通
补偿电路消除磁通
输出与原边电流成比例的信号

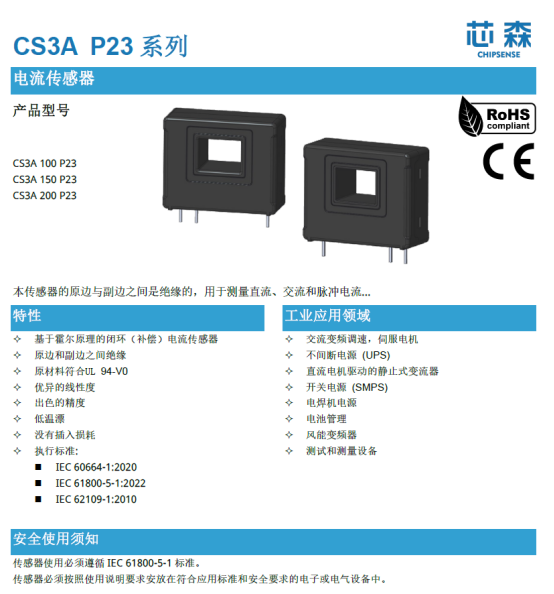

CS3A系列闭环霍尔特性：
原边额定电流：±100A / ±150A / ±200A
测量范围：±150A / ±300A / ±300A
响应时间：≤1μs
频带宽度：150kHz
线性误差：±0.05%
2.2 磁通门传感器工作原理
磁通门传感器采用磁饱和调制原理：
双磁芯对称结构
激励电流使磁芯在饱和点间切换
检测饱和点对称性变化
自动抵消电/磁偏移，零点稳定性优异
核心优势：所有电和磁偏移自动抵消，恶劣电磁环境下保持卓越零点稳定性
2.3 分流电阻方案特性
| 特性 | 分流电阻 | 霍尔/磁通门 |
| 精度 | ±0.1%（优） | ±0.3%~±0.5% |
| 隔离 | 无隔离（劣） | 磁耦合隔离（优） |
| 温漂 | 需外置补偿 | 内置补偿 |
| 功率损耗 | I²R损耗 | 低损耗 |
三、三种方案参数深度对比
3.1 精度与温漂对比
| 参数 | 闭环霍尔CS3A | 磁通门FR1C | 分流电阻 |
| 精度 | ±0.5%（典型±0.3%） | ±0.3%（25℃） | ±0.1% |
| 温漂 | ±0.5mA | ±0.05%/K | 需补偿 |
| 零点漂移 | ±0.1mA | ±10mA | 无漂移 |
| 增益误差 | ±0.1% | ±0.5% | ±0.05% |
| 线性误差 | ±0.05% | ±0.1% | ±0.05% |
分析：
磁通门在25℃基准温度下精度更优（±0.3%）
闭环霍尔零点漂移更小（±0.1mA）
分流电阻固有精度最高，但无隔离且需补偿

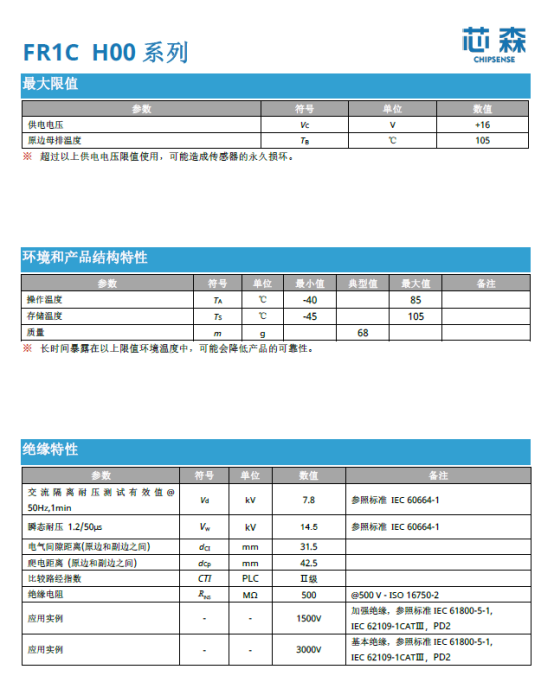

3.2 隔离能力对比
| 参数 | FR1C磁通门 | CS3A闭环霍尔 |
| 交流隔离耐压 | 7.8kV | 3kV |
| 瞬态耐压 | 14.5kV | — |
| 电气间隙 | 31.5mm | 12.7mm |
| 爬电距离 | 42.5mm | 19mm |
| 适用电压等级 | 1500V加强绝缘 | 1000V系统 |
| 执行标准 | IEC 60664-1 | IEC 60664-1 |
分析：FR1C系列隔离参数远超1500V系统需求，提供充足工程裕量
四、μA级漏电检测技术解析
4.1 新国标要求
GB 44240-2024《电能存储系统用锂蓄电池和电池组安全要求》：
绝缘材料微裂纹产生μA级漏电
预警阈值比国标30mA提前2-3个数量级
实现早期预警，防止事故扩大

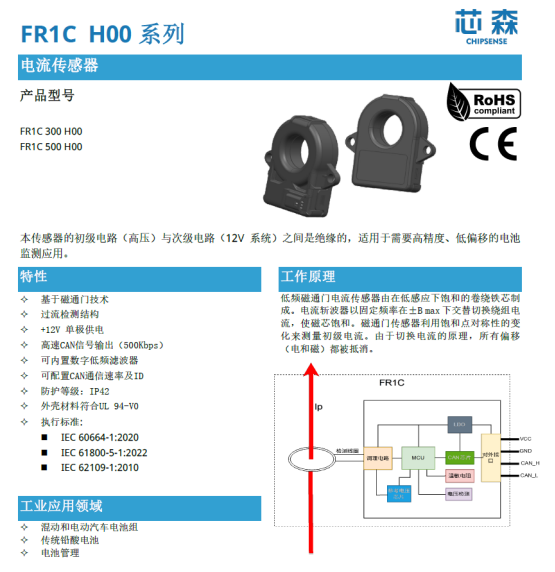

4.2 FR1C系列漏电检测能力
关键规格参数：
| 参数 | FR1C 300 | FR1C 500 |
| 原边额定电流 | ±300A | ±500A |
| 测量范围 | -400A~400A | -530A~530A |
| 精度 | ±0.3%（25℃） | ±0.3%（25℃） |
| 全温区精度 | ±0.5% | ±0.5% |
| 增益误差温漂 | ±0.05%/K | ±0.05%/K |
| CAN通信 | 500Kbps/10ms | 500Kbps/10ms |
五、1500V高压平台选型建议
5.1 直流母线主回路
推荐方案：FR1C系列磁通门传感器
| 需求 | FR1C满足情况 |
| ±750V对地电压 | 满足，7.8kV隔离耐压 |
| 1500V加强绝缘 | 满足，IEC 61800-5-1 |
| μA级漏电检测 | 支持，提前预警 |
5.2 电池簇级监测
推荐方案：CS3A系列闭环霍尔传感器
| 需求 | CS3A满足情况 |
| 1000V系统需求 | 满足，3kV隔离耐压 |
| ±0.5%精度需求 | 满足 |
| 快响应保护 | 满足，≤1μs |
5.3 系统架构建议
大型储能电站（100MWh+）
├── 总直流母线 → FR1C×2（N、M互锁）
├── 电池簇 → CS3A×N
└── 绝缘监测 → FR1C
工商业储能（1~10MWh）
├── 主回路 → FR1C
├── PCS直流侧 → CS3A
└── 电池簇 → CS3A
六、参数汇总
| 应用场景 | 推荐系列 | 精度 | 响应时间 | 隔离耐压 | 核心优势 |
| SOC精确估算 | FR1C | ±0.3% | CAN 10ms | 7.8kV | 高精度 |
| 绝缘漏电监测 | FR1C | ±0.5% | 20ms | 7.8kV | μA级 |
| PCS直流保护 | CS3A | ±0.5% | ≤1μs | 3kV | 快响应 |
| 电池簇监测 | CS3A | ±0.5% | ≤1μs | 3kV | 高性价比 |
技术来源
本文参数来源：
芯森电子 DS-FR1C H00-CN-V2规格书
芯森电子 DS-CS3A P23-CN-V2规格书
GB 44240-2024《电能存储系统用锂蓄电池和电池组安全要求》
IEC 60664-1、IEC 61800-5-1、IEC 62109-1标准
