TYPE-C转HDMI双向互转硬件方案设计（Gerber文件可直接打样）

传统单向转接产品仅支持投屏，无法兼顾HDMI反向视频采集、PD快充需求。本文提出一套国产四芯片完整硬件架构：以CS5265、CS5801作为双向音视频转换主控，搭配AS721高速信号切换开关、AS7175PD快充管理芯片，实现4K@60Hz无手动切换双向互转，同时集成双向供电、EMI抑制、HDCP版权加密功能，适配扩展坞、视频采集棒、便携转接器量产开发，为硬件研发工程师提供标准化电路设计参考。

一、四颗芯片功能分工与硬件架构

整套方案实现视频协议转换、高速信号路由、PD供电管控三大核心模块，芯片各司其职，外围电路精简易布线。

1. CS5265（正向Type-C→HDMI转换主控）

集成DP1.4接收与HDMI2.0b发射单元，内置CC控制器识别DPAlt模式，最高支持4K@60Hz、HDR10与HDCP2.3，内置LDO稳压与EDID存储，笔记本、手机Type-C输出视频时完成DP转TMDS协议转换，原生兼容Windows、macOS、安卓全平台，待机功耗低，长线传输无黑屏闪屏问题。

2. CS5801（反向HDMI→Type-C转换主控）

HDMI2.0b转DP1.4转换芯片，18Gbps完整带宽覆盖4K@60Hz，内置32位RISC-VMCU与SSC扩频时钟，可降低PCB电磁干扰；接收相机、游戏主机、机顶盒HDMI信号，将TMDS数据流转为DP信号回传至Type-C端口，支持固件在线升级，适配直播采集、工业画面回传场景。

3. AS721（双向高速信号切换枢纽）

无源高速DP/HDMI多路开关，依靠HPD热插拔电平自动判定信号流向，隔离正向、反向两路高速差分通道，抑制通道串扰、阻抗不匹配导致的花屏故障；无需独立供电，简化电源布线，完成两路转换芯片与Type-C接口之间的信号路由切换。

4. AS7175（DRP双向PD快充控制）

Type-C专用PD协议芯片，支持供电角色自动切换。正向投屏时由Type-C主机取电为整套方案供电；反向采集模式下，外接电源可通过AS7175为手机、笔记本补电，集成OVP/OCP/ESD多重防护，解决转接器供电不足引发的分辨率降级、断连问题。

二、双工作模式信号与供电流程

方案依靠HPD检测、CC引脚PD协商实现全自动切换，无需物理拨码开关。

正向投屏模式（Type-C→HDMI）

Type-C主机输出DP视频信号，经CS5265转换为HDMI信号，AS721切换至正向通道输出至显示设备；AS7175从VBUS取5V供电，CS5801进入低功耗待机，整机静态功耗低于90mW，支持192kHz8声道音频同步输出。

反向采集模式（HDMI→Type-C）

HDMI设备接入触发HPD高电平，AS721切换反向信号通道；HDMI画面送入CS5801完成HDMI转DP协议转换，数据流经AS721回传CS5265，最终由Type-C输出至平板、便携屏；AS7175切换DRP供电角色，外接适配器可同步为Type-C终端快充，音画同步无明显延迟。

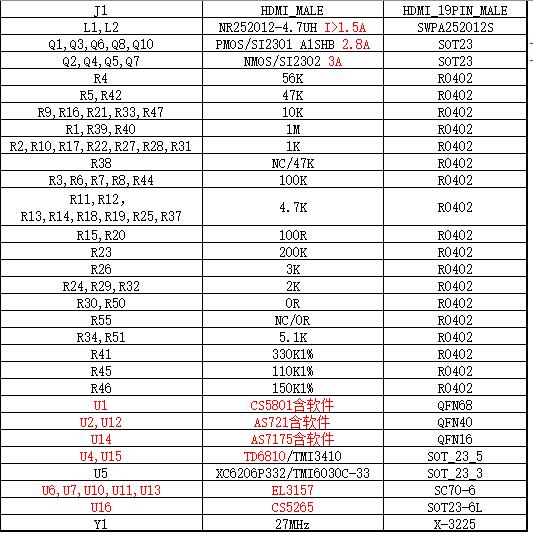

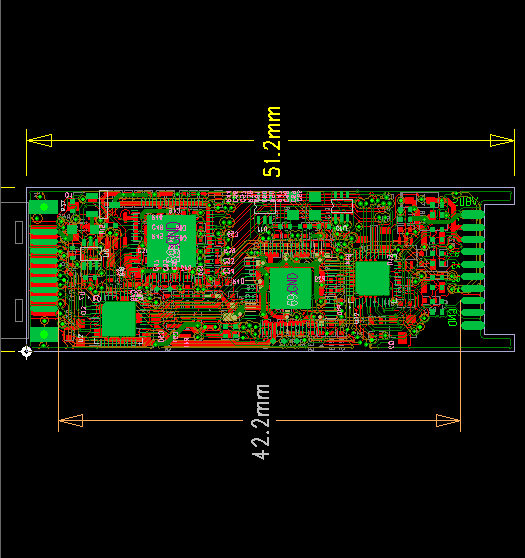

硬件布线层面，四颗芯片共用统一5V供电回路，AS721隔离高速差分线减少匹配电阻数量，PCB采用四层板设计，整机尺寸可压缩至45mm以内，小型化适配消费类便携产品。

三、应用场景与总结

CS5801+CS5265+AS7175+AS721四芯片组合补齐单转换芯片缺少信号切换、供电管理的短板，构建一套成熟、易量产的Type-C/HDMI双向互转硬件架构。正向高清投屏、反向视频采集搭配双向PD快充一体化设计，兼顾画质、稳定性、小型化与供电需求，配套完整原理图与PCB参考文件，可有效缩短硬件研发周期，是当下双向视频转接类产品极具竞争力的标准化国产方案。
