一、产品概况

HTA3337是一款高效D类音频功率放大器。28V供电、THD+N=10%条件下，能够提供峰值100W/4Ω功率输出。

HTA3337具有先进的扩频功能来抑制EMI，使用价格低廉且小体积铁氧体磁珠可满足EMC要求。

此外，HTA3337内置关断功能使待机电流最小化，还集成了短路保护、热保护和电源欠压异常保护等功能。

HTA3337具有防削顶失真（ACF）输出控制功能，可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真（破音），也能自适应地防止在电源电压下降所造成的输出削顶，显著提高音质，创造非常舒适的听音享受，并保护扬声器免受过载损坏。

二、主要特点

・输出功率

75W (VDD=24V, RL=4Ω, THD+N=10%)

100W (VDD=28V, RL=4Ω, THD+N=10%)(峰值)

・单电源系统，4V-32V宽电压输入范围

・低静态电流: 9mA (VDD = 24V, 带LC 和负载)

・ACF防破音功能可选

・MUTE功能

・功率限幅器功能

・扩频功能，免电感滤波

・模拟差分/单端输入

・保护功能：过流/过热/欠压异常和短路保护

・无铅无卤封装，ETSSOP20

三、应用范围

・条形音箱

・无线智能音箱

・便携式音箱

・消费类音频应用

・拉杆音箱・LCD电视/监视器

四、调试注意事项

•电源布局：VDD引脚需靠近电源滤波电容，减少供电回路阻抗，避免纹波干扰

•负载匹配：建议负载阻抗≥4Ω，避免长期在低于4Ω负载下满功率工作，防止芯片过热

•PCB布局：功率回路尽量短而粗，信号回路与功率回路分开布局，减少EMI干扰

•测试要点：调试时需监测输出波形、THD+N值及芯片结温，避免超参数工作

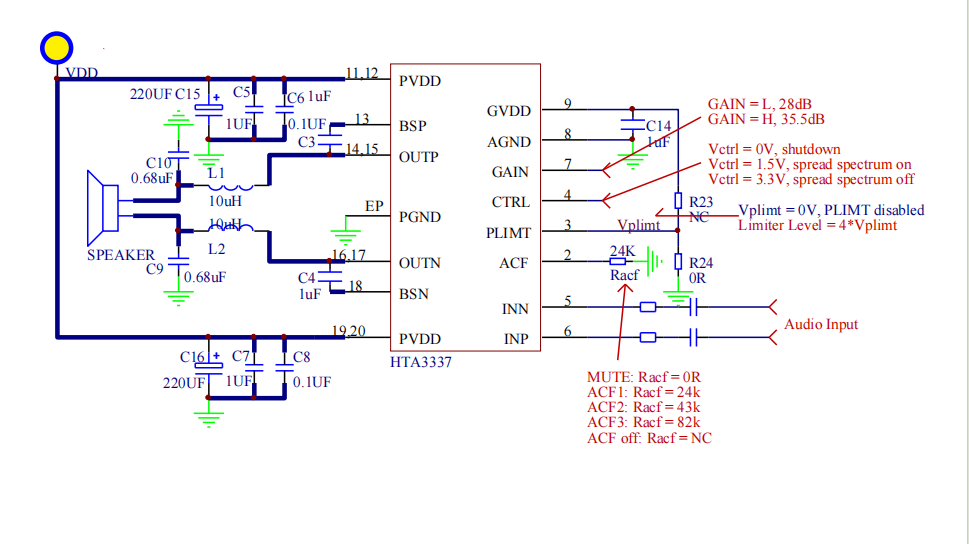

五、典型应用图
