EOCRIFDM-WRDUWZ 是施耐德电气（原韩国三和）推出的一款智能通讯型电机保护继电器。它采用分体式设计（显示面板与主体分离），核心功能是为0.5-80A范围内的三相电机提供全面的故障保护，并支持Modbus RS-485通讯，实现远程监控与数据交互。中国区运营中心-核心代理商：唐山韩雅电气设备有限公司
EOCRIFDM-WRDUWZ 是一款集测量、保护、通讯于一体的智能化产品，是FDM2系列的升级替代型号。与一体式产品相比，它的分体式设计让操作面板可以安装在控制柜门上，而主体可以安装在内部导轨上，接线与查看互不干扰。型号解释如下：

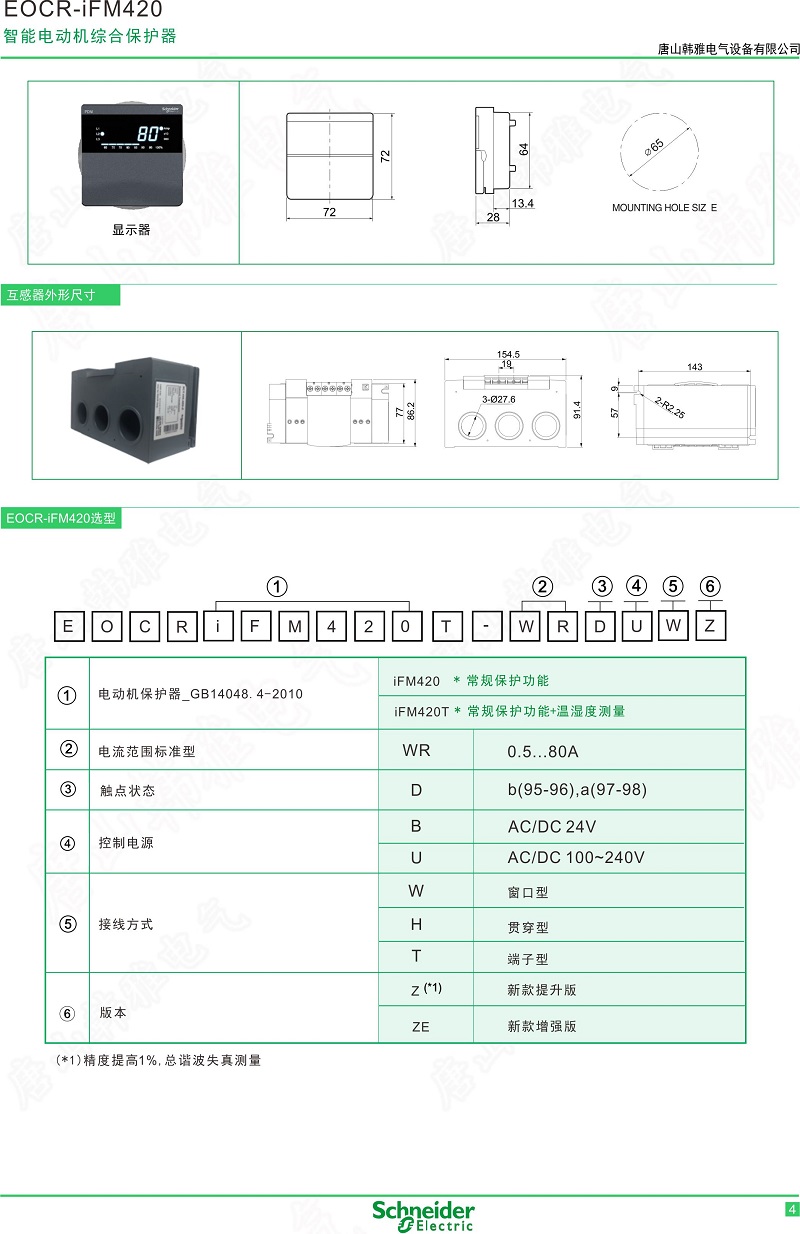

型号解码与选型指南
WRDUWZ 字符定义该型号的具体规格，拆解如下：
| 代码 | 含义 | 说明 |
|---|---|---|
| WR | 电流测量范围 | 0.5-80A（直穿式最大范围） |
| D | 输出触点 | OL:1a1b |
| U | 电源电压 | AC/DC 100-240V 宽电压供电（对应型号中的U；24V对应B） |
| W | 布线方式 | 窗口型 |
| Z | 后缀标识 | 通常代表升级版（如增加滤波功能、高精度） |
注意：若型号结尾为 Z（如本型号），通常代表比旧版（不带Z）精度更高，并增加了滤波功能，抗干扰能力更强。
唐山韩雅电气设备有限公司是施耐德 EOCR（原韩国三和）电动机保护器中国区营销服务中心~中国区核心授权代理商。负责产品全国市场内销售与技术服务，是面向全国市场的专业服务商。公司主营施耐德 EOCR 全系列电机保护产品，涵盖过载、缺相、堵转、三相不平衡、欠流、接地、反转等全方位电机保护功能，广泛应用于冶金、电力、石油、化工、水泥、煤炭、机械制造等行业。
我们为全国客户提供原装原厂保障、专业选型配置、现场调试指导、故障解决方案及完善售后支持，以稳定可靠的产品品质、充足现货供应与快速响应服务，助力客户电机系统安全运行、降低设备故障、提升运维效率，是工业电机保护领域的长期合作伙伴。
2. 核心特性与技术参数
| 特性维度 | 参数与规格 |
|---|---|
| 产品类型 | 分体式智能电机保护继电器 |
| 测量精度 | 高精度，支持真有效值测量，新版增加滤波功能以消除谐波干扰 |
| 电流范围 | 本体直穿：0.5 ~ 80A 外接CT：可扩展至更大电流（需配合R型号功能） |
| 供电电源 | 型号后缀 U：AC/DC 100-240V (宽压设计) 型号后缀 B：AC/DC 24V |
| 输出触点 | 常规配置：1个SPST（继电器输出）+ 1个SPST（报警输出） |
| 通讯方式 | 标配 Modbus RS-485 (Modbus RTU 协议) |
| 安装方式 | 主体：35mm导轨安装 / 显示面板：嵌入式面板安装（分体式） |
3. 保护功能详解
该产品的核心优势在于其全面的电机故障保护，所有参数均可通过面板按键设定。
| 保护功能 | 动作时间/特性 | 备注/设定范围 |
|---|---|---|
| 过电流 (OC) | 定时限：0.2~30秒 反时限：1~30 Class |
核心保护功能，可模拟热继电器特性 |
| 欠电流 (UC) | 1~10秒可调 | 适用于水泵空转保护 |
| 缺相 (LP) | 0.5~5秒 | 检测电流不平衡率达85%以上 |
| 逆相/反转 (RP) | < 0.15秒 | 快速保护，防止电机反转损坏设备 |
| 堵转 (Locked Rotor) | 0.3~5秒可调 | 运行时电流突然激增保护 |
| 失速 (Stall) | D-Time结束后0.5秒内 | 启动阶段特定倍数电流保护 |
| 电流不平衡 (IMB) | 1~10秒可调 | 设定范围：10%~50%不平衡率 |
4. 智能与附加功能
监控与记录：循环显示三相电流值；记录最后3次故障的原因及故障发生时电流值，便于故障排查。
通讯控制：通过RS-485接口，用户可远程读取电流、运行状态、设定参数并控制复位。
保护逻辑：支持故障安全模式（Failsafe），即当保护器自身断电或故障时，输出继电器断开，确保设备安全。
时间累计：可累计电机运行时间，并设定限制重启次数（30分钟内限制自动复位次数）。
5. 应用场景
该型号特别适用于需要远程监控和集中管理的场合，例如：
成套控制柜（可安装在面板上操作）
风机、水泵、压缩机（防止空转或过载）
自动化生产线（与PLC通过Modbus通讯）
石化、钢铁、电力等工业现场（宽电压、抗干扰强）
一、产品概述

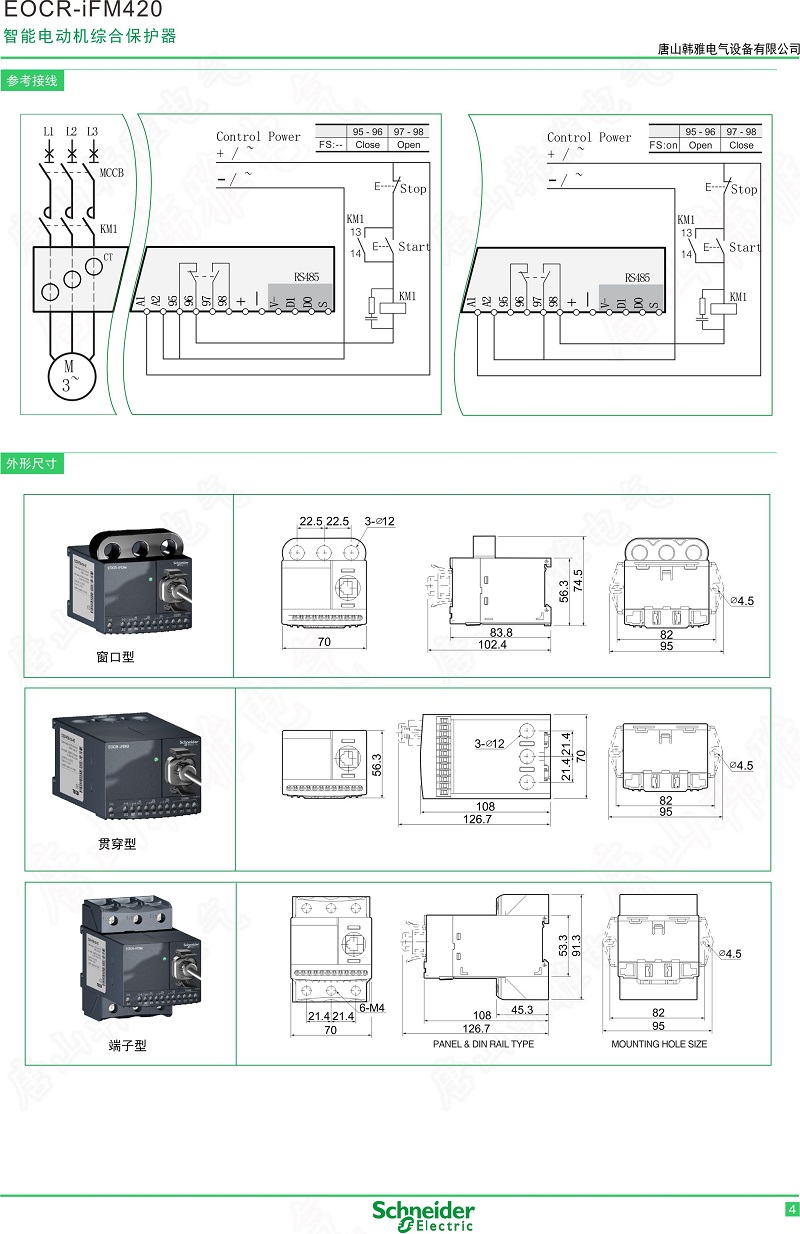

核心硬件与安装
结构设计：分体式，主体（含互感器）装柜内，显示面板装柜门，布线灵活、操作便捷。
穿线方式：窗口型（W），母线 / 电缆直接穿过，适配大截面线缆，安装高效。
电流检测：
内置 CT：0.5–80A（直测）。
外接 CT：可扩展至最大 960A（配 5A 二次 CT）。
显示与操作：LED 屏实时显示三相电流、负载率、故障代码；按键设置参数，界面直观。
通讯接口：标配Modbus-RTU/RS485，波特率 2400–38400bps，支持256 台组网，远程监控 / 参数修改 / 故障预警。

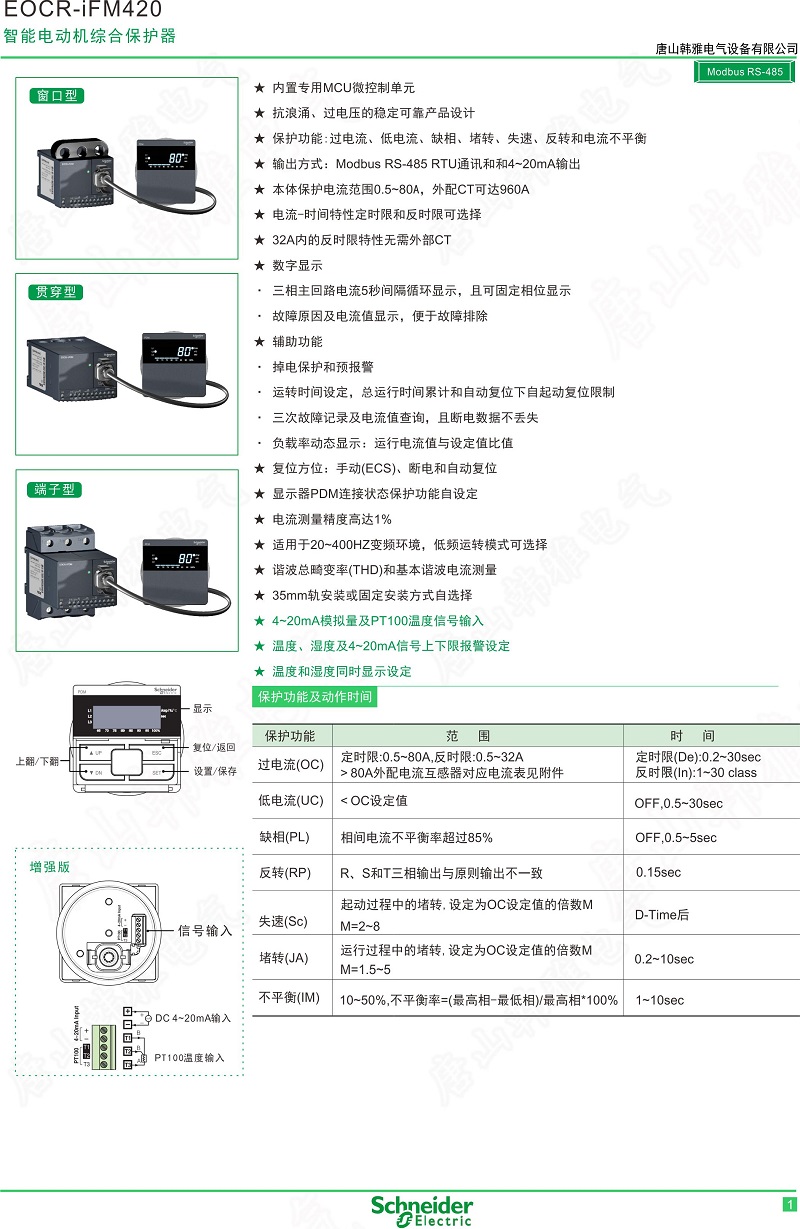

四、全面保护功能（远超传统热继电器）
1. 过载保护（OC）
模式：定时限（0.1–20s 可调）/ 反时限（5 条曲线：Class 5/10/20 等）。
范围：0.5–80A（直测），可设为电机额定电流1.1–1.2 倍。
2. 缺相 / 三相不平衡保护
缺相：动作时间0.5–5s 可调，断相快速跳闸。
不平衡：10%–50% 可调，防止绕组过热。
3. 堵转 / 失速保护
启动堵转：0.2–10s 可调，避免启动卡阻烧毁。
运行堵转：实时监测电流突变，快速脱扣。
4. 欠电流保护（UF）
范围：OC 的40%–60%，适配泵类空转、皮带断带等工况。
5. 逆相 / 相序保护（REV）
启动前检测，动作时间 **<0.15s**，防止电机反转。
6. 附加实用功能
故障记录：保存近3–10 次故障（原因、电流、时间），断电不丢失。
运行统计：累计运行时间、启动次数，支撑维护决策。
自动复位：故障后自动恢复（次数 / 间隔可设）。
预报警：故障前预警，减少停机损失。
掉电记忆：参数与故障数据断电保存。

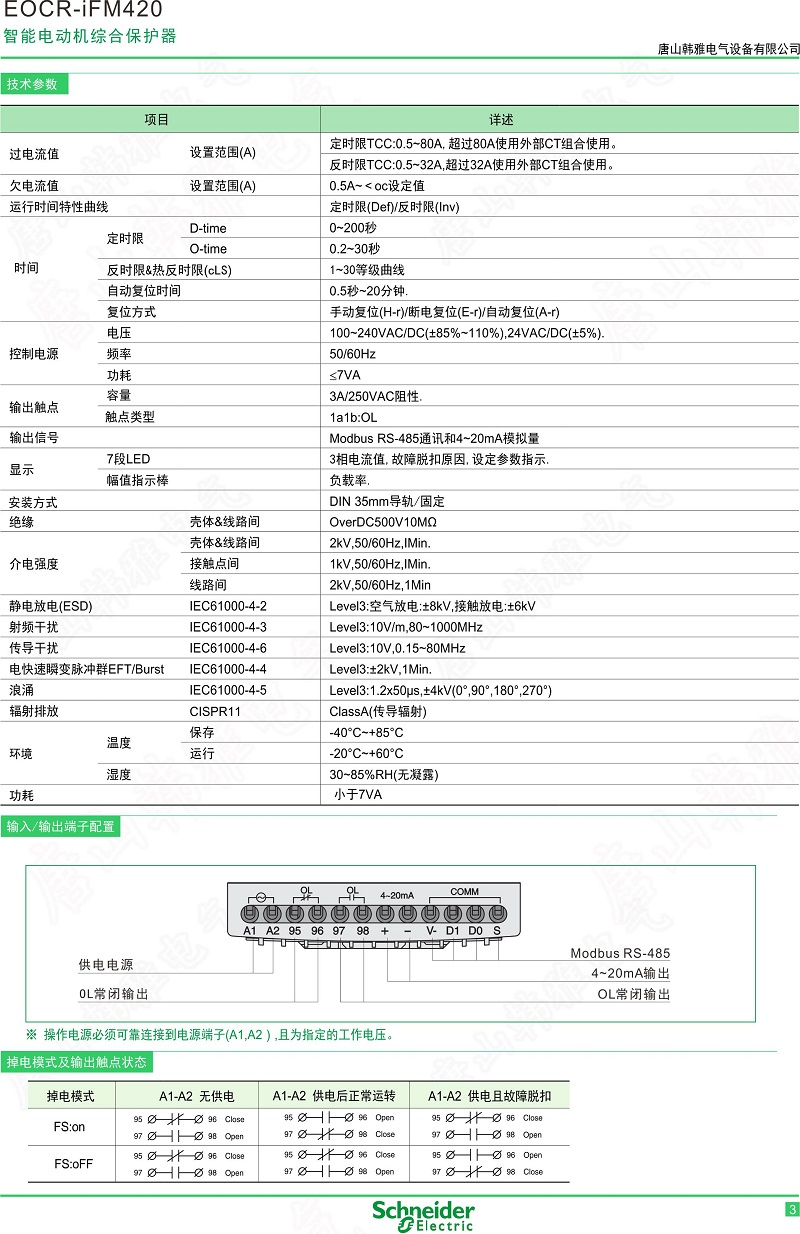

五、关键技术参数
电流精度：±1%（真有效值检测）。
供电电压：AC/DC 100–240V（宽电压，适配全球电网）。
环境温度：-20℃～+60℃（工业级，适应恶劣工况）。
绝缘等级：Class F（耐高温）。
通讯距离：最远 400 米（RS485）。
六、典型应用场景
变频电机：适配谐波工况，带THD 总谐波监测。
大功率电机：外接 CT 扩展至960A，保护大型驱动设备。
智能工厂 / 物联网：Modbus 通讯接入 PLC/DCS/SCADA，远程监控无人值守。
泵 / 风机 / 压缩机：欠流 / 堵转保护，防空转、防卡阻。
七、优势对比（vs 传统热继电器）
保护全面：热继电器仅过载，本品覆盖过载 / 缺相 / 堵转 / 欠流 / 逆相 / 不平衡。
高精度：±1% 精度，真有效值检测，适配谐波与变频工况。
智能化：通讯 + 故障记录 + 运行统计 + 远程监控，支撑 predictive maintenance。
长寿命：无机械触点磨损，寿命长达 10 年 +。
八、选型与安装要点
电流匹配：≤80A 直测；>80A 配外接 CT（如 3CT-200/5）。
供电选择：常规选U 型（100–240V AC/DC）。
安装方式：窗口型（W）适合母线直穿；贯穿型（B）适合上下布线。
参数设置：OC 设为电机额定电流 1.1–1.2 倍；堵转时间匹配电机启动特性。
