太阳能供电的设备越来越多，但选充电芯片时总绕不开两个痛点：太阳能板输出功率不稳定，电池充电管理太复杂。
PST6620 把这两个问题打包解决了。 一颗芯片搞定 2~7 串锂电池/铁锂/钛酸锂的降压充电，内置 MPPT 最大功率点跟踪和 NTC 温度监控，6.6V~35V 宽输入直接用。
一、芯片定位
PST6620 是一款 降压型（Buck） 电池充电管理芯片，支持三种电池化学体系：
| 电池类型 | 节数 | 满电电压范围 |
|---|---|---|
| 锂离子电池 | 2~7 串 | 8.4V ~ 29.4V |
| 磷酸铁锂电池 | 2~7 串 | 7.2V ~ 25.2V |
| 钛酸锂电池 | 2~7 串 | 5.4V ~ 18.9V |
典型应用：应急灯、手持设备、电动工具、便携医疗、备用电池、太阳能充电设备。
二、功能参数总览（自上而下树状图）

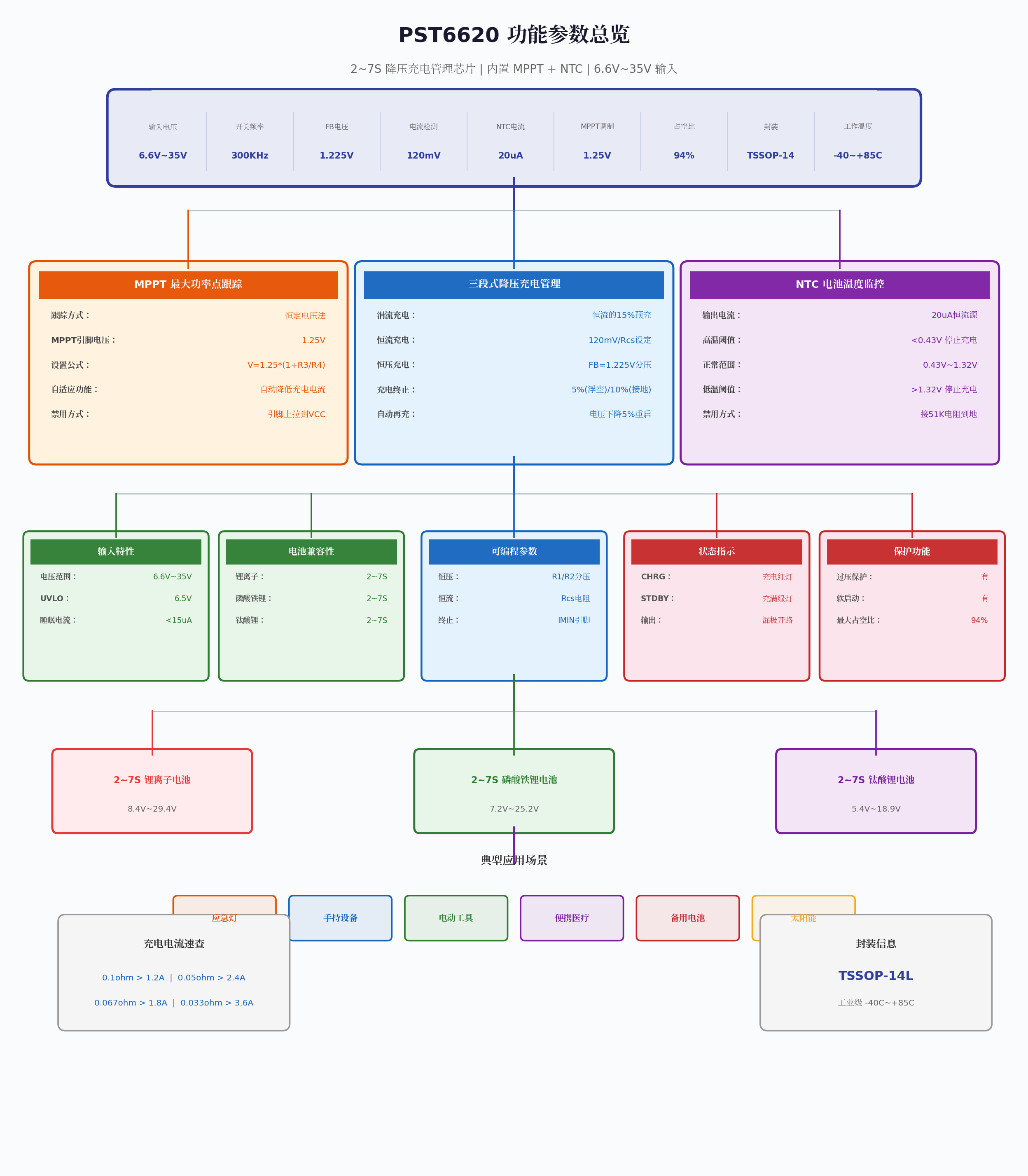

PST6620 功能参数总览
上图采用自上而下四层树状结构：顶层核心参数 -> 三大核心功能（含详细参数） -> 五个支撑模块 -> 三种电池类型 + 应用场景。每一层都突出具体参数值，一目了然。
核心参数速查
| 参数 | 典型值 |
|---|---|
| 输入电压 | 6.6V ~ 35V |
| 开关频率 | 300KHz |
| FB 反馈电压 | 1.225V |
| 电流检测 | 120mV |
| NTC 输出电流 | 20uA |
| MPPT 调制电压 | 1.25V |
| 最大占空比 | 94% |
| 封装 | TSSOP-14 |
| 工作温度 | -40C ~ +85C |
功能 1：MPPT 最大功率点跟踪
采用恒定电压法跟踪太阳能板最大功率点。MPPT 引脚电压调制在 1.25V，配合 R3/R4 分压电阻设定：
V_MPPT = 1.25 x (1 + R3/R4)
当输入电流不足时，芯片自动降低充电电流，保证输入电压稳定在最优功率点。不需要 MPPT 时，引脚上拉到 VCC 即可。
功能 2：三段式降压充电
完整充电流程：涓流 -> 恒流 -> 恒压 -> 终止 -> 自动再充。
涓流：电池电压低于恒压的 66.5% 时，以恒流的 15% 预充电
恒流：电流由外部 RCS 电阻设置，检测阈值 120mV
恒压：FB 引脚固定 1.225V，由 R1/R2 分压设定充电终止电压
终止：电流降至 5%（IMIN 浮空）或 10%（IMIN 接地）时停止
再充：电池电压下降 5% 自动重启

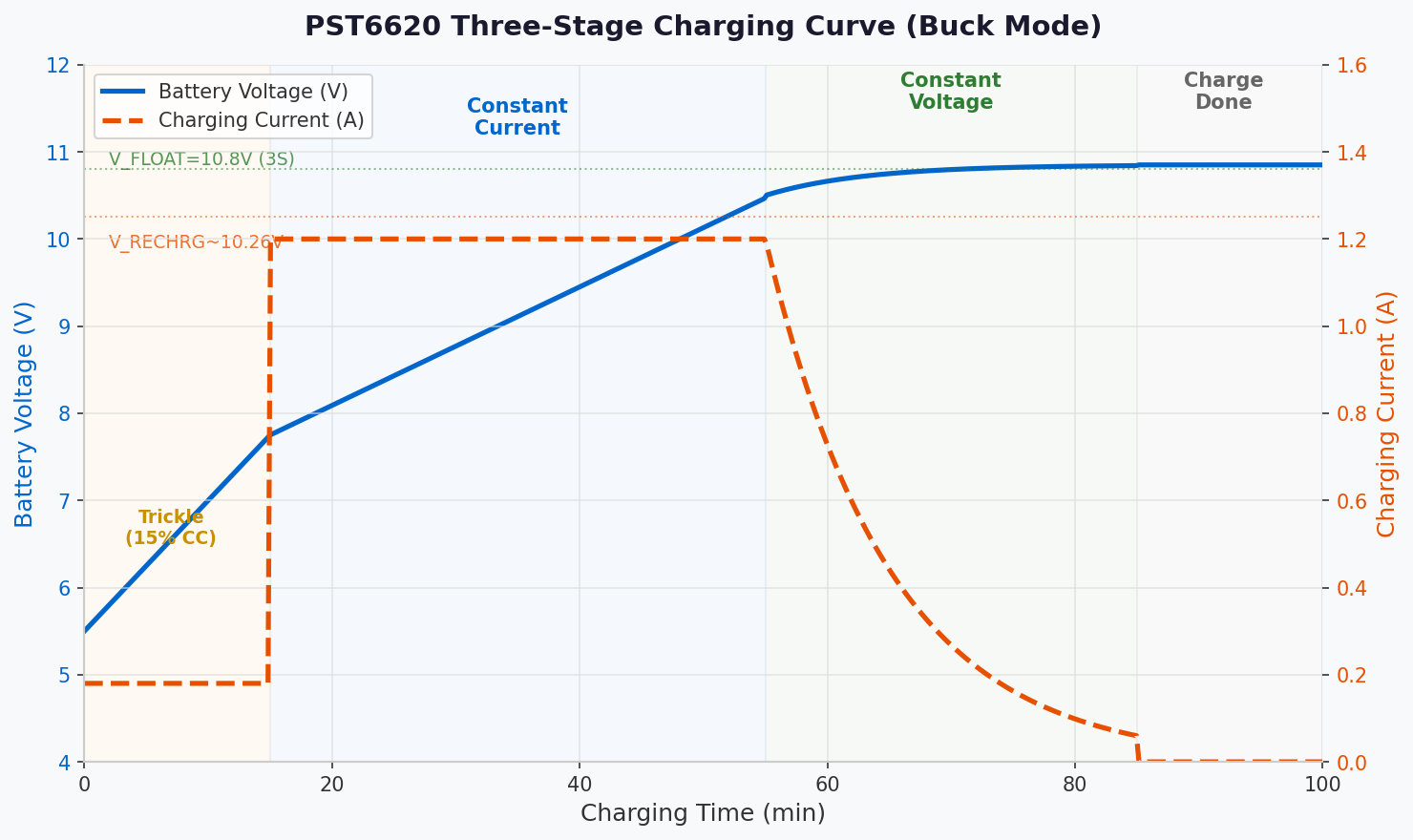

三段式充电曲线图
功能 3：NTC 温度监控
NTC 引脚输出 20uA 恒流源，检测 NTC 电阻上的电压判断电池温度：
| NTC 引脚电压 | 状态 | 动作 |
|---|---|---|
| < 0.43V | 温度过高 | 停止充电 |
| 0.43V ~ 1.32V | 温度正常 | 正常充电 |
| > 1.32V | 温度过低 | 停止充电 |
不需要 NTC 功能时，该引脚接 51K 电阻到地即可。
功能 4：双灯状态指示
| 状态 | CHRG（红灯） | STDBY（绿灯） |
|---|---|---|
| 充电中 | 亮 | 灭 |
| 充满 | 灭 | 亮 |
| 过温/欠压 | 灭 | 灭 |
| 未接电池 | 闪烁 | 亮 |
漏极开路输出，LED 直驱，无需 MCU。
功能 5：外围极简
所有关键参数均可外部电阻设置：
| 参数 | 设置方式 | 公式 |
|---|---|---|
| 恒压充电电压 | R1/R2 分压 | V_FLOAT = 1.225 x (R1/R2 + 1) |
| 恒流充电电流 | RCS 电阻 | I_BAT = 0.12 / RCS |
| 充电结束电流 | IMIN 引脚 | 接地=10%，浮空=5% |
| MPPT 电压 | R3/R4 分压 | V_MPPT = 1.25 x (1 + R3/R4) |

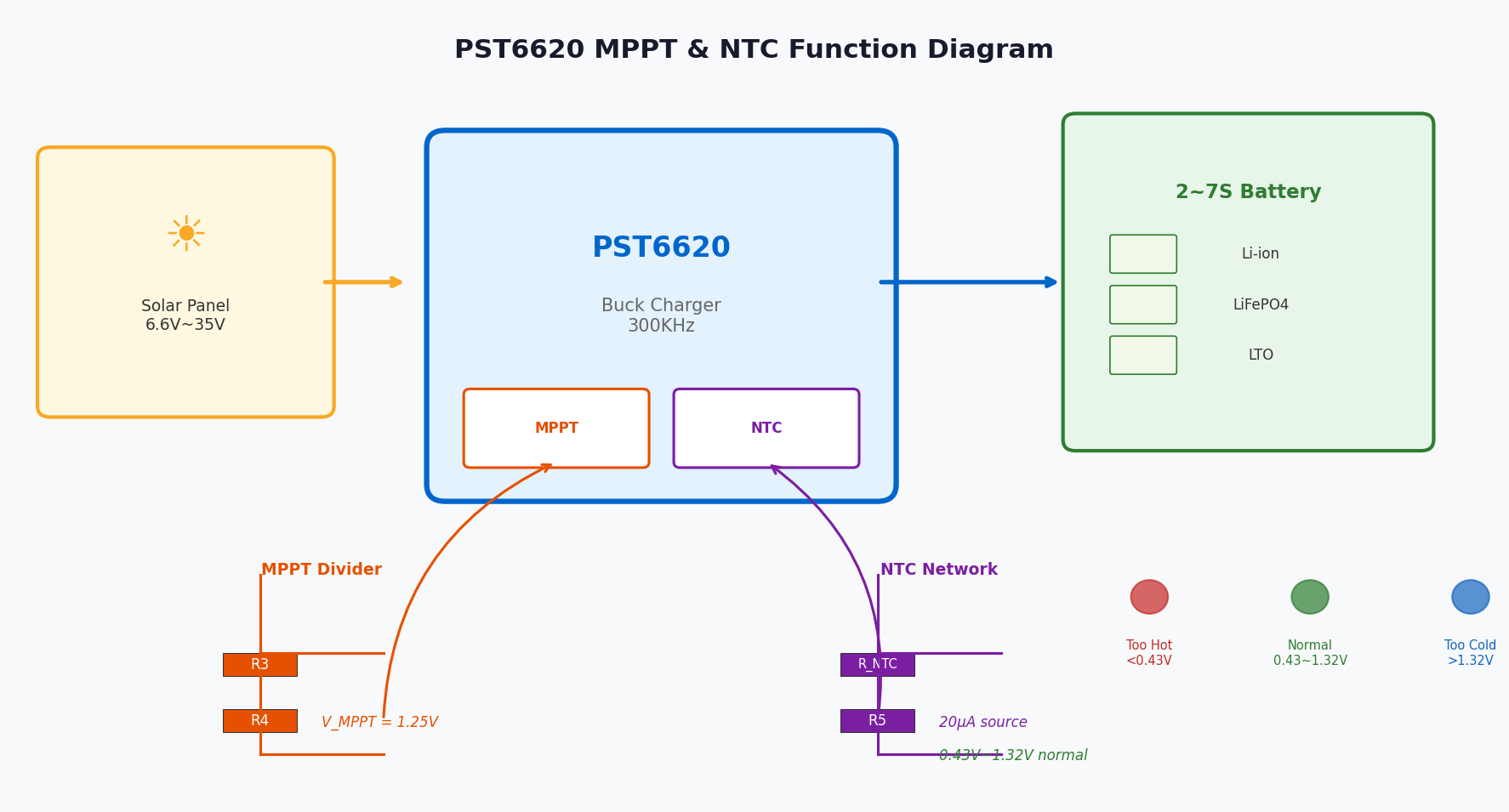

MPPT与NTC原理图
三、充电电流选型
| RCS 电阻 | 充电电流 |
|---|---|
| 0.1ohm | 1.2A |
| 0.067ohm | 1.8A |
| 0.05ohm | 2.4A |
| 0.033ohm | 3.6A |

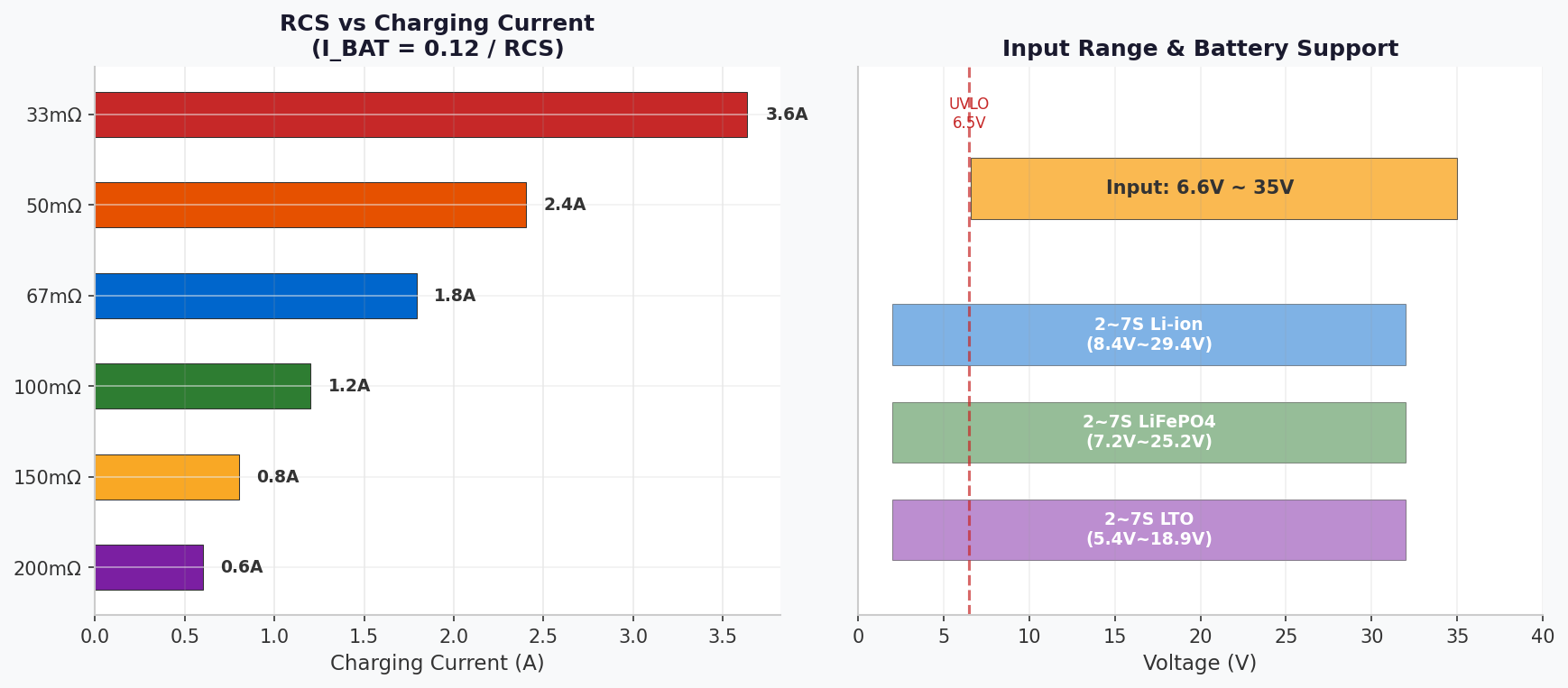

参数特性对比图
写在最后
一颗芯片覆盖太阳能充电全链路。 从 MPPT 功率跟踪到 NTC 温度保护，从涓流到恒压的完整充电管理，2~7 串三种电池类型全覆盖。做太阳能应急灯、户外电源、便携设备充电方案时，PST6620 值得优先考虑。
关注后回复”PST6620”获取数据手册 + 参考设计
参数来源于 PST6620 官方数据手册，以最新版本为准。
