前言
做高速数字设计的工程师都有过这样的经历：PCB仿真走得好好的，眼图张开得漂漂亮亮，结果一接上连接器，信号质量直接跳水——眼图闭合、误码率飙升、链路训练失败。问题出在哪？连接器。
在5G、AI服务器、新能源汽车与高速通信时代，数据速率从10Gbps、28Gbps跃升至56Gbps、112Gbps甚至更高。信号完整性（SI）早已成为高速连接器的核心技术门槛——哪怕微小的阻抗波动、串扰或损耗，都可能导致信号眼图闭合、链路无法正常训练。
而在工业场景下，事情变得更复杂。设备不仅要跑高速，还要在潮湿、粉尘、振动环境下长期稳定工作。工业防水连接器需要在保证IP67/IP68防护等级的同时，不牺牲信号完整性——这对材料、结构和工艺都提出了更高的要求。
今天这篇文章，我们从工程实战角度，拆解高速连接器信号完整性的四大核心问题，以及设计中必须掌握的关键技术。
一、信号完整性是什么？为什么连接器成了瓶颈？
信号完整性（Signal Integrity, SI）是指信号在传输过程中保持其原始特性和准确性的能力。在高速数字系统中，信号的上升沿越来越陡、频率越来越高，互连链路中的每一个不连续点都会成为信号失真的源头。
连接器之所以成为SI的“重灾区”，原因在于：
第一，连接器是阻抗不连续的天然来源。 PCB上的传输线可以精心设计成50Ω或100Ω的受控阻抗，但信号一进入连接器——引脚、接触区、焊盘结构突变——阻抗就变了。
第二，连接器内部空间受限。 高密度引脚排列导致电容耦合和电感耦合加剧，串扰问题比PCB走线严重得多。
第三，连接器要兼顾机械可靠性。 接触件要有足够的正压力保证接触可靠，要有足够的插拔寿命，这些机械要求往往和电气性能存在冲突。
第四，工业环境更苛刻。 户外设备、工厂自动化、车载系统等场景要求连接器具备防水防尘能力，密封结构的设计可能进一步影响高频特性。

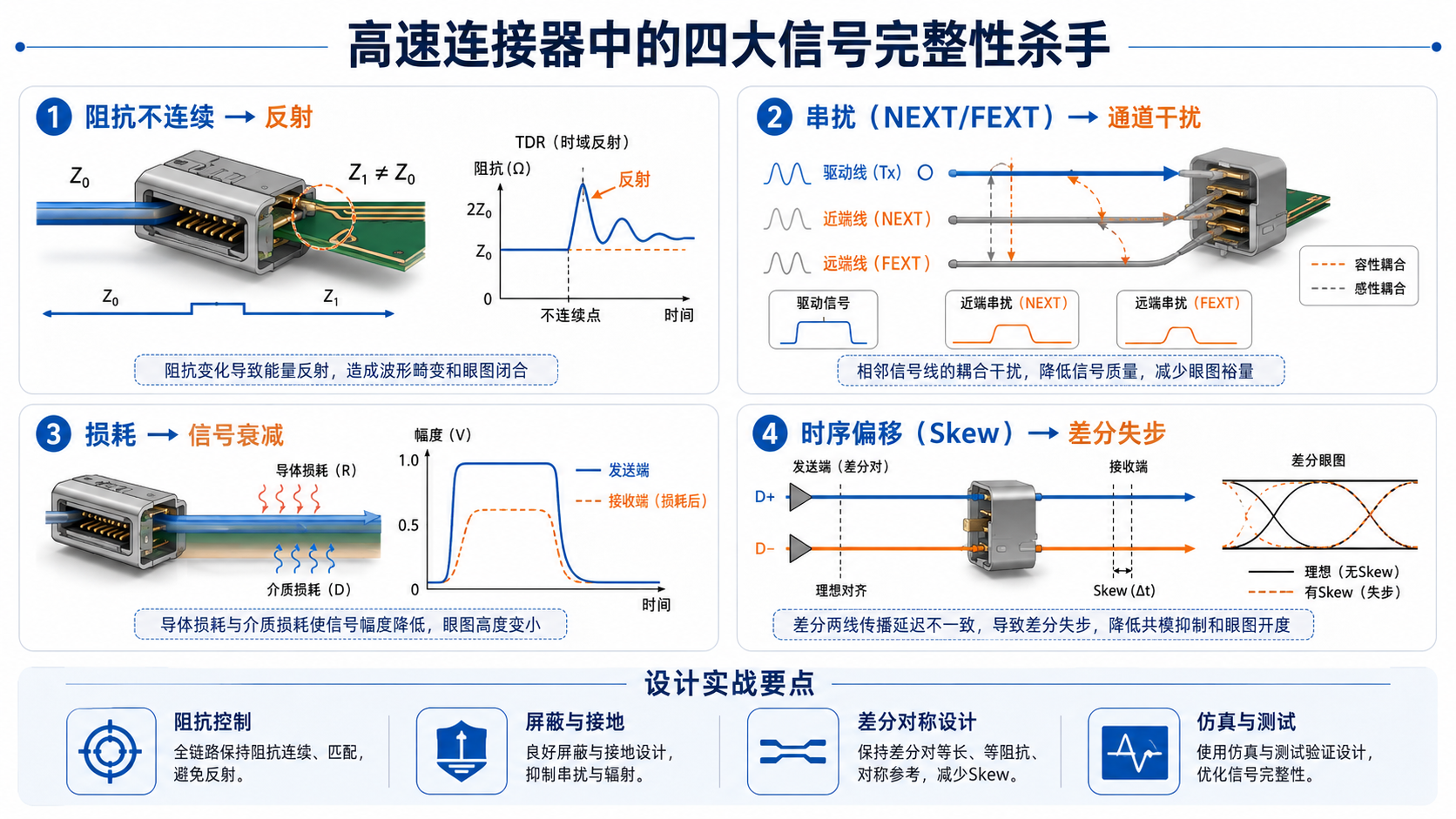

二、四大SI杀手：从理论到影响
2.1 阻抗不连续 → 信号反射
理论：
当信号沿传输线传播时，遇到阻抗变化的地方，一部分信号能量会反射回去，一部分继续向前传输。反射信号与原始信号叠加，会导致波形畸变、过冲、振铃，严重时造成逻辑电平误判。
连接器内部的阻抗不连续点包括：引脚进入连接器的过渡区、接触件的几何突变、焊盘与过孔的结构等。
行业要求：
差分阻抗通常要求控制在100Ω，偏差一般要求在±5%以内。在一些高端应用中，甚至要求控制在±3Ω。要达到这个精度，需要从材料选择、几何尺寸到制造工艺的全链条控制。
2.2 串扰（NEXT/FEXT）→ 通道间干扰
理论：
高密度连接器的引脚之间距离很近，信号线之间的电容耦合和电感耦合会产生串扰。近端串扰（NEXT）和远端串扰（FEXT）都会影响信号质量。
在10Gbps以上速率下，串扰会直接拉高系统误码率。对于多通道并行传输的系统（如PCIe、以太网交换机），串扰问题尤为突出。
设计对策：
增加信号-地引脚的比例、使用屏蔽结构、优化引脚排列顺序、采用差分信号传输——这些都是降低串扰的有效手段。
2.3 损耗 → 信号幅度衰减
理论：
信号在连接器中传输时，会经历两种主要损耗：导体损耗（趋肤效应导致高频电流集中在导体表面，有效截面积减小）和介质损耗（绝缘材料的分子极化消耗信号能量）。
在56Gbps PAM4等高速场景下，轻微损耗超标就可能导致接收端无法正确识别信号。
关键参数：
插入损耗：信号通过连接器后的功率衰减
回波损耗：因阻抗不匹配反射回来的信号能量
2.4 时序偏移（Skew）→ 差分信号失步
理论：
差分信号依靠正负两条信号线上的电压差值来传递信息。如果两条线的传输延迟不一致（比如长度不等、介质不均匀），就会产生时序偏移。
一旦偏移超标，差分抗干扰能力大幅下降，共模噪声显著增加。对于高速串行链路（如USB、PCIe、SATA），skew控制是设计中的关键指标。
三、设计实战：如何守住信号完整性
3.1 阻抗控制：从材料到结构
阻抗控制是信号完整性的基础。在连接器设计中，阻抗由几何结构（引脚间距、接触件尺寸、介质厚度）和材料特性（介电常数）共同决定。
实战要点：
选择低损耗材料：选用低Dk（介电常数）、低Df（损耗因子）的高性能介质材料，降低介质吸收损耗
优化接触件设计：设计低接触电阻的接触件，减少信号在连接器中的反射和衰减
控制物理尺寸精度：精确控制引脚间距、引脚长度等尺寸参数
渐变式过渡结构：消除传统结构带来的阻抗突变，形成平滑过渡路径
一个真实案例： 某高速连接器在优化前差分阻抗范围为84.46~90.68Ω，偏离目标值较大。通过更换介质材料和修改接触件及介质尺寸后，阻抗提升至92.6~105.3Ω，优化后的差分传输眼图满足典型高速传输电连接器的信号完整性要求。
3.2 屏蔽与接地：把干扰关在门外
屏蔽是抑制串扰和电磁干扰的核心手段。
实战要点：
全包围屏蔽结构：对差分信号形成完整电磁隔离
独立屏蔽通道：每个信号通道单独分隔，杜绝交叉耦合
短地回路设计：显著降低回路电感，减少高频能量损失
360°屏蔽设计：采用金属屏蔽外壳与屏蔽线缆结构，有效隔绝外界电磁干扰
在工业防水连接器的设计中，屏蔽和防水往往需要兼顾。一些高端工业防水连接器采用金属外壳配合密封结构，既实现了IP67/IP68/IPX9K防护等级，又提供了完整的电磁屏蔽能力。
3.3 差分信号设计：对称是金
差分信号是高速传输的主流方式，其设计核心是对称性。
实战要点：
严格等长走线：差分对正负信号线的长度差要控制在极小范围内，时延差通常要求＜5ps
保持间距一致：差分对之间的间距要保持恒定，避免阻抗变化
参考平面完整：确保差分信号有连续的回流路径
3.4 仿真先行：用软件代替试错
在加工之前进行电磁仿真，是高速连接器设计的标准流程。
常用工具：
HFSS（高频结构仿真器）：用于连接器的三维电磁场仿真，分析S参数、阻抗、串扰等
CST：另一款主流的电磁仿真软件
3D Layout工具：用于连接器与PCB协同仿真
通过3D电磁场仿真迭代优化，可以在投产前发现并解决信号完整性问题，避免昂贵的试错成本。
四、工业防水连接器的特殊挑战
在工业场景下，高速连接器还面临一个额外的难题：防水。
户外基站、海上风电、工厂自动化、车载系统……这些场景要求连接器必须具备IP67甚至IP68的防护等级。但防水密封结构（如密封圈、灌封胶）可能影响连接器的高频特性——密封材料的介电常数、密封结构的几何形状，都会对阻抗和损耗产生微妙影响。
设计权衡：
密封材料的选择要兼顾防水性能和介电性能
密封结构的设计要避免引入额外的阻抗不连续点
金属外壳既可以提供屏蔽，也可以作为防水结构的一部分

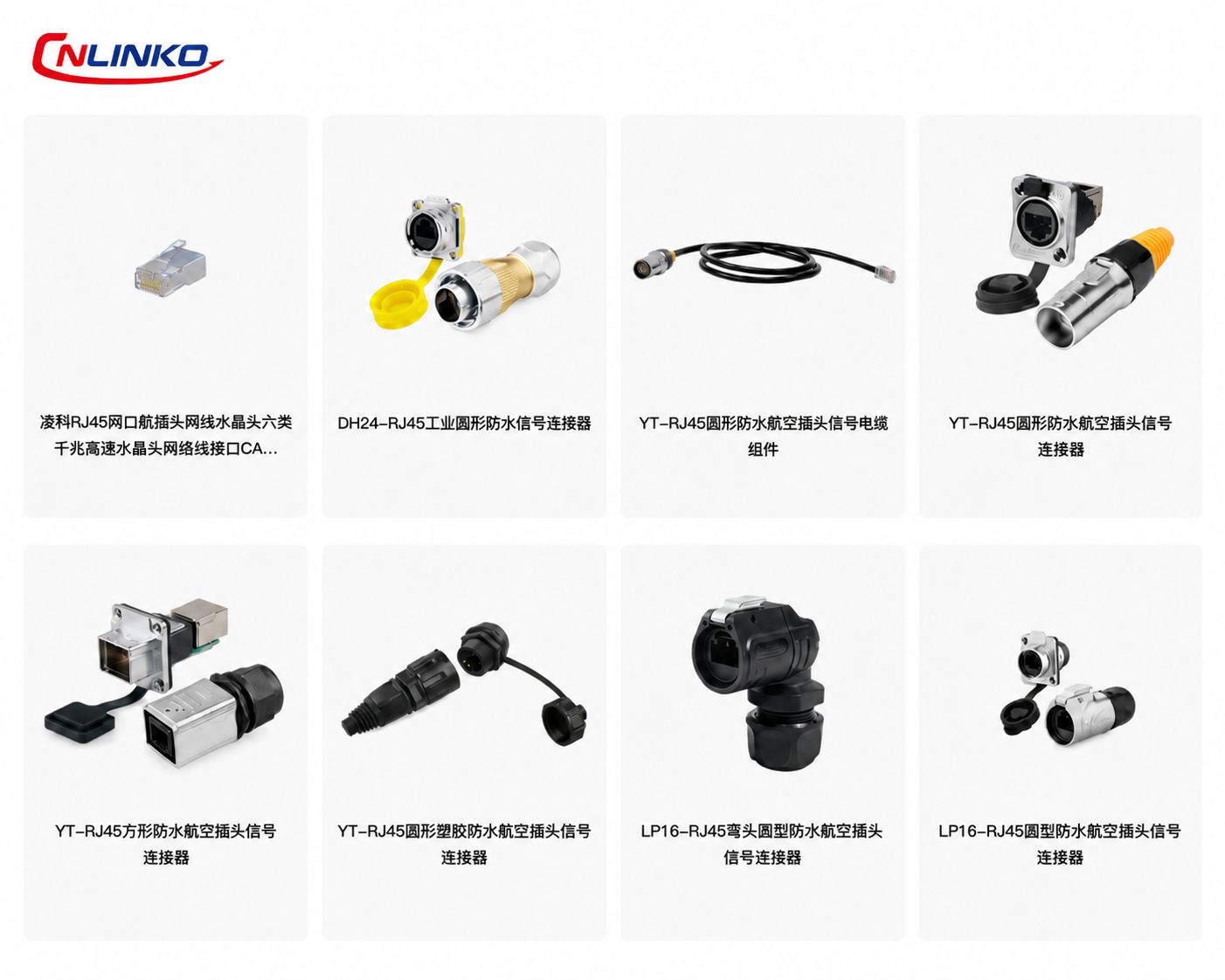

目前市面上已有一些针对严苛环境设计的高速工业防水连接器方案可供参考。以凌科电气为例，其DH系列全金属外壳工业防水连接器在满足IP68/IPX9K防护等级的同时，通过优化接触件设计和屏蔽结构来保障信号完整性。该系列涵盖了RJ45、光纤、HDMI等多种高速接口(DH系列RJ45、光纤、HDMI等连接器)，可满足不同场景下对高速数据传输与工业级防护的双重需求。
五、不同接口的选型侧重点
在高速连接器的实际选型中，不同接口类型的关注点也有所不同：
RJ45接口工业防水连接器
工业以太网的主流选择。重点关注传输速率（CAT5e/CAT6可达千兆级）和防护等级。工业级产品通常采用镀金触点工艺，耐插拔耐磨损，适用于工厂自动化、机器视觉等场景。
光纤接口工业防水连接器
用于长距离、大容量、高抗干扰场景。重点关注插入损耗和传输速率（单模可达10Gbps以上），以及户外环境下的防护能力。海上风电、远程通信等场景对光纤接口的耐盐雾和防水性能要求极高。
HDMI接口工业防水连接器
用于机器视觉、高清显示等视频传输场景。重点关注分辨率支持（4K/8K）和屏蔽设计，避免信号干扰导致画面异常。工业级HDMI连接器通常需要额外加固锁紧结构，防止振动环境下松脱。
目前主流的工业连接器厂商通常会针对上述接口推出专门的工业级版本，在防护等级、耐腐蚀、抗振等方面进行加强。选型时可根据实际应用场景（如是否需要IP67/IP68/IPX9K防护、是否需要高插拔寿命、是否需要抗盐雾腐蚀等）匹配对应产品。
六、测试验证：用数据说话
设计做得再好，最终要用测试来验证。
主要测试项目（参考IEC 60512-28-100标准）：
测试项目 说明
插入损耗（Test 28a） 信号通过连接器的功率衰减
回波损耗（Test 28b） 因阻抗不匹配产生的反射
近端串扰（Test 28c） 同一端的通道间干扰
远端串扰（Test 28d） 另一端的通道间干扰
测试工具： 矢量网络分析仪（VNA）是连接器SI测试的核心设备，用于测量S参数。示波器配合高速探头则可以观察眼图，直观评估信号质量。
七、总结
高速连接器的信号完整性设计，本质上是在电气性能、机械可靠性、环境适应性三者之间寻找最优平衡。
记住几个要点：
四大杀手要盯紧：阻抗不连续→反射、串扰→通道间干扰、损耗→信号衰减、时序偏移→差分失步
设计三件套：精确的阻抗控制、完善的屏蔽接地、严格的差分对称设计
仿真先行：HFSS/CST等工具在投产前验证设计
测试闭环：插入损耗、回波损耗、串扰、TDR——用数据验证设计
最后提醒一句：在工业高速应用中，工业防水连接器的选择不能只看防护等级，还要看它在防水的同时能否守住信号完整性。IP67不代表SI没问题，两个指标要同时关注。
欢迎大家在评论区聊聊：你们在高速连接器选型和设计中遇到过哪些信号完整性的坑？是怎么解决的？一起交流！
