一、智能家居设备的语音提示痛点
智能家居和IoT设备正在快速普及，但在实际使用过程中，用户经常会遇到这样一些困扰。
操作无反馈，不知道设备是否接收到指令。按下智能门锁的按键，或者在点面板上调整温度设定，设备往往只有一盏小LED灯闪烁，或者完全没有视觉反馈。在光线不足的环境里，用户根本无法确定操作是否生效，只能反复按键，体验很差。
报警提示不够直观。传统方案大多用蜂鸣器发出"嘀嘀"声，只知道有异常，但不知道具体是什么问题。是门没关好，还是有人撬锁，还是电量低？用户听到报警声后往往还需要打开手机App才能确认具体情况，错过了最佳处理时机。
多语言支持成本高。产品如果要出口或者面向多语言市场，传统OTP语音芯片的语音内容是出厂前固化在芯片里的，一旦需要更改语言版本，就要重新烧录，甚至要更换芯片，批量维护成本非常高。
电池供电设备的功耗压力。很多智能家居设备是电池供电的，比如智能门锁、无线安防传感器等。如果语音提示方案的待机功耗太高，会大幅缩短设备的换电池周期，直接影响用户满意度。
开发周期和BOM成本压力。产品竞争激烈，研发团队需要在很短的时间内完成产品开发，同时尽可能压低BOM成本。如果用通用MP3模块来做语音提示，不但成本高，体积大，还要占用主控MCU大量IO资源和开发精力。
二、语音提示如何解决这些痛点
针对上面这些问题，在IoT设备中引入语音提示功能，是一种非常直接有效的改进方式。
操作反馈即时可感知。按键确认音、模式切换提示音、温度到达提醒，这些看似简单的语音提示，能让用户直观感受到设备的响应状态。相比单纯靠LED闪烁，语音提示在黑暗环境、老年人使用场景、或者用户注意力不在设备上的时候，优势非常明显。
报警信息直接可理解。"门未关好""电量不足""检测到人体移动"——用语音直接说出报警内容，比单纯的蜂鸣器报警要直观得多。用户不需要拿出手机查看App，就能第一时间知道发生了什么，该采取什么行动。
多语言切换灵活。借助可更新的语音存储方案，同一套硬件可以支持多种语言版本，甚至可以在产品投入使用后，根据用户需求远程更新语音内容，不需要返厂，也不需要拆机更换芯片。
提升产品档次和用户满意度。在同质化严重的智能家居市场，细节体验往往决定产品的口碑。一句清晰的"已为您打开客厅灯光"，给用户的感受是完全不一样的。这也是为什么越来越多家电和智能设备厂商，开始在新产品中引入语音提示功能。
三、为什么选择WT2003Hx作为语音提示方案
市面上有多种实现语音提示的方案，比如用主控MCU直接驱动蜂鸣器、外接通用MP3播放模块、或者使用OTP语音芯片。这些方案各有局限，而WT2003Hx系列芯片在这些方面有明显的综合优势。

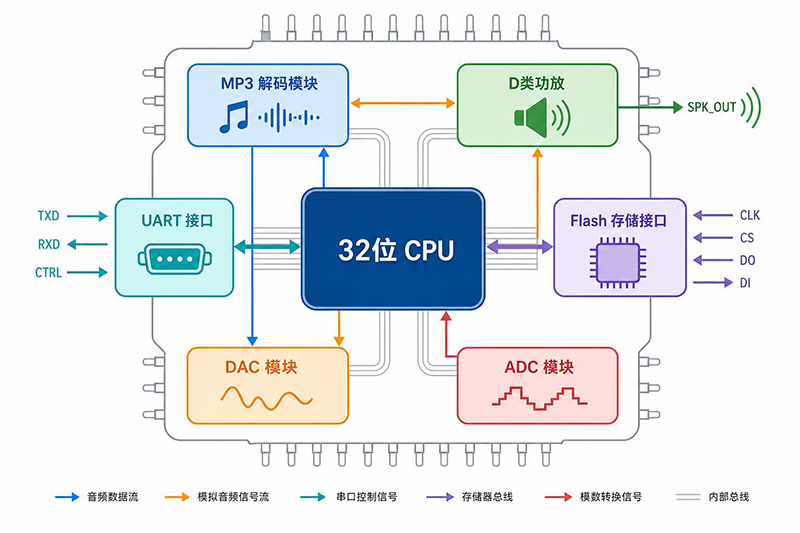

单芯片集成度高，外围电路极简。这颗芯片把MP3/WAV解码、D类功放、存储接口全部集成在单颗IC里，SPK输出端可以直接驱动0.5W扬声器，不需要外置功放芯片。外围只需要几个去耦电容就能工作，BOM成本很低，PCB占位面积也小，适合对成本和空间都敏感的量产IoT设备。
低功耗设计，适合电池供电设备。芯片支持深度休眠模式，休眠电流可以做到5μA以内，唤醒后自动恢复语音播放功能。对于智能门锁、无线传感器这类靠电池供电的设备来说，这个指标非常关键——语音提示功能不应该成为耗电大户。
UART控制简单，不占用主控资源。芯片支持标准UART异步串口通信，默认波特率9600bps，主控MCU只需要发送几条简单的十六进制指令，就能完成播放、暂停、停止、音量调节、曲目切换等操作。不需要复杂的驱动程序，不需要占用大量GPIO，对主控的要求非常低，开发周期短。
语音内容更新方便，无需专用烧录器。通过USB接口连接电脑后，芯片内置的Flash或者外接的TF卡会直接模拟成U盘，在Windows系统里显示一个盘符，直接拖拽音频文件进去就能完成更新，完全不需要专用的烧录器或者配套软件。对于需要量产烧录、后期维护、或者远程升级语音内容的场景，这个特性非常有价值。
存储容量灵活可扩展。芯片既可以使用内置Flash（WT2003H4内置180KByte，WT2003HP8内置701KByte），也可以外挂SPI Flash（最大128Mbit），还支持TF卡和U盘（最大32G）。小容量版本适合只需要几十条提示音的场景，大容量版本可以存储完整的多语言语音库，选型灵活。
四、芯片关键参数
WT2003Hx系列采用高性能32位处理器，最高主频120MHz，音频解码支持MP3和WAV两种格式，采样率覆盖8K~44.1KHz，码率支持8~320kbps。工作电压范围2.6V~5.0V，可直接使用3.7V锂电池或5V USB供电，电源纹波需控制在5%以内。
芯片内置0.5W D类功放，默认SPK直接输出，也可以通过指令切换为DAC输出外接更大功率的功放。音量支持0~31级共32级数字调节，具掉电记忆功能。BUSY引脚在播放期间输出高电平，播放结束后拉低，主控端可以用这个信号来做播放状态检测，实现多段语音的顺序播报。
封装提供三种形式：SOP16、TSSOP24、QFN32（4×4mm），可以灵活适应不同产品的PCB空间要求。IO口最大可直接驱动64mA，部分IO还支持扩展为按键扫描、ADC采集、数码管驱动等功能。
核心参数汇总：
处理器：32位CPU，最高120MHz
工作电压：2.6V ~ 5.0V（绝对最大额定值：-0.3V ~ 5.2V）
休眠电流：深度休眠约5μA，原地休眠约30μA（3.3V供电）
内置语音容量：WT2003H4约90秒（180KByte），WT2003HP8约350秒（701KByte）
存储扩展：SPI Flash最大128Mbit；TF卡最大32G；U盘最大32G
音频格式：MP3 / WAV；采样率8K~44.1KHz；码率8~320kbps
通信接口：UART（默认9600bps，支持4800~921600可调）/ 一线串口 / 两线串口
功放输出：内置0.5W D类功放，SPK直接输出或DAC输出可切换
五、典型应用场景
智能门锁：门锁开闭锁状态、低电量警告、防撬报警等提示音，通过WT2003Hx播放预存语音片段。芯片低功耗特性适配电池供电场景，BUSY输出可联动指示灯同步闪烁。
智能家居中控面板：温控面板、灯光控制面板在操作确认、温度到达、模式切换时提供语音反馈。UART接口与面板主控通信，指令集简洁，开发周期短。
安防报警器：人体感应报警器、烟雾探测器、燃气报警器等设备，在触发报警时播放预设语音提示。芯片支持循环播放模式，可设置单次播放或连续循环，满足不同报警等级需求。
家电设备：电磁炉、电饭煲、微波炉等家电的操作确认音、完成提醒音、故障报警音。WT2003HP8内置701KByte语音空间，足以存储多语言版本的完整提示词库。
六、电路设计要点
电源去耦要到位：VCC和VOUT两个电源引脚，必须在距离芯片管脚1cm以内的位置各接一个10μF（106）去耦电容到地，回路要尽量短。如果省掉这两个电容，芯片工作会不稳定。
AGND和GND建议隔离：当电路板上有外接功放的时候，建议用0Ω电阻把AGND和GND隔离处理；语音芯片的GND和功放的GND也应该分开走线，最后单点汇接到电池GND，避免共地回路引入噪声。
UART电平匹配：芯片的UART接口是TTL电平（高电平不大于3.3V），如果主控MCU是3.3V逻辑可以直接相连；如果电平不匹配，需要增加电平转换电路。
七、开发注意事项
发送每条控制指令之后，建议间隔200~300ms再发下一条指令，并通过返回码确认上一条指令是否执行成功。
芯片上电初始化需要500ms~1s的时间，建议在设备上电1s之后再开始发码控制。
文件名长度不能超过8个字节（一个中文字占2个字节）。数字和英文字符需要转换为ASCII码，中文字符需要转换为GBK码。
音频文件在Flash或TF卡里的索引顺序，是按照文件拷贝的先后顺序来排列的，而不是按文件名的字母顺序。
FAT格式根目录最多支持255个音频文件索引；FAT32格式根目录最多支持65000个音频文件索引。
A01版本支持外挂Flash但不支持TF卡，A02版本支持TF卡但不支持外挂Flash，选型时要注意版本功能差异。
八、结语
WT2003Hx系列芯片把音频解码、功放驱动、存储接口集成在单颗IC里，外围电路精简，BOM成本低，控制接口简单，非常适合对成本和开发周期都敏感的智能家居与IoT设备。配合唯创知音提供的免费语音制作和24小时快速打样服务，可以进一步缩短产品上市周期。
