FP7125 与 FP7135 为远翔同系列 SOT23-6 封装高压共阳 LED 恒流驱动芯片，二者引脚完全兼容，当前 FP7125 逐步停产，FP7135 是最优直接替代料，下文结合参数差异说明替换注意事项。
一、两者通用一致项，替换无需改 PCB
两款芯片硬件架构、基础电气规格高度统一，原有 FP7125 电路板可直接贴片 FP7135，不用修改线路与外围功率器件：
1.供电范围均为 8~100V 宽压输入，最大输出电压为 VIN×0.9，峰值输出电流 8A，共阳驱动架构不变；
2.过热保护逻辑相同，温度超标后自动减半输出电流，灯珠防护能力一致；
3.封装同为 SOT23-6，6 个引脚定义一一对应，VIN、GND、PWM、CS、GATE、VDD 功能完全通用，原理图无需重画。

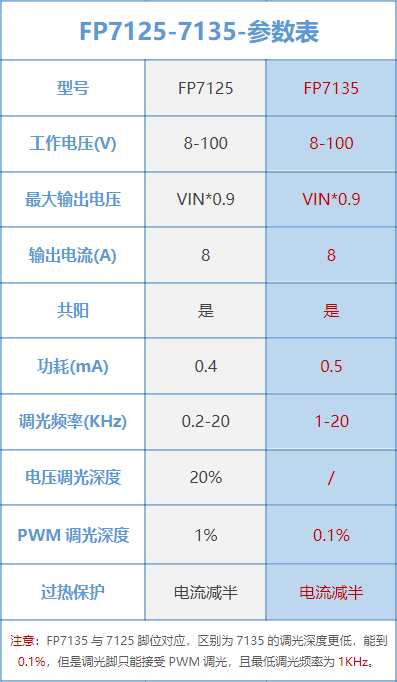

二、核心参数差异，替换必须调整调光设计
1. 功耗小幅变化
FP7125 静态功耗 0.4mA，FP7135 为 0.5mA，待机损耗略有上升，常规灯具工况下几乎无感知，无需调整电源电路。
2. 调光方案是替换最大改动点
这是两款芯片最关键的区别，也是 FP7125 替换 FP7135 的核心改造项：
1.原 FP7125 优势：双调光兼容，既支持 0.2~20kHz 宽频 PWM 调光（最低调光深度 1%），还额外支持电压模拟调光，最低调光深度 20%；低频 0.2kHz 调光也能稳定工作。
2.FP7135 限制与升级
取消模拟电压调光功能，调光引脚仅识别 PWM 信号；
PWM 调光下限提升至 1kHz，不能使用 1kHz 以下低频调光信号；
调光精度大幅升级，PWM 最低调光深度 0.1%，灯光调节更细腻顺滑，适合智能家居、氛围灯等高精度调光场景。

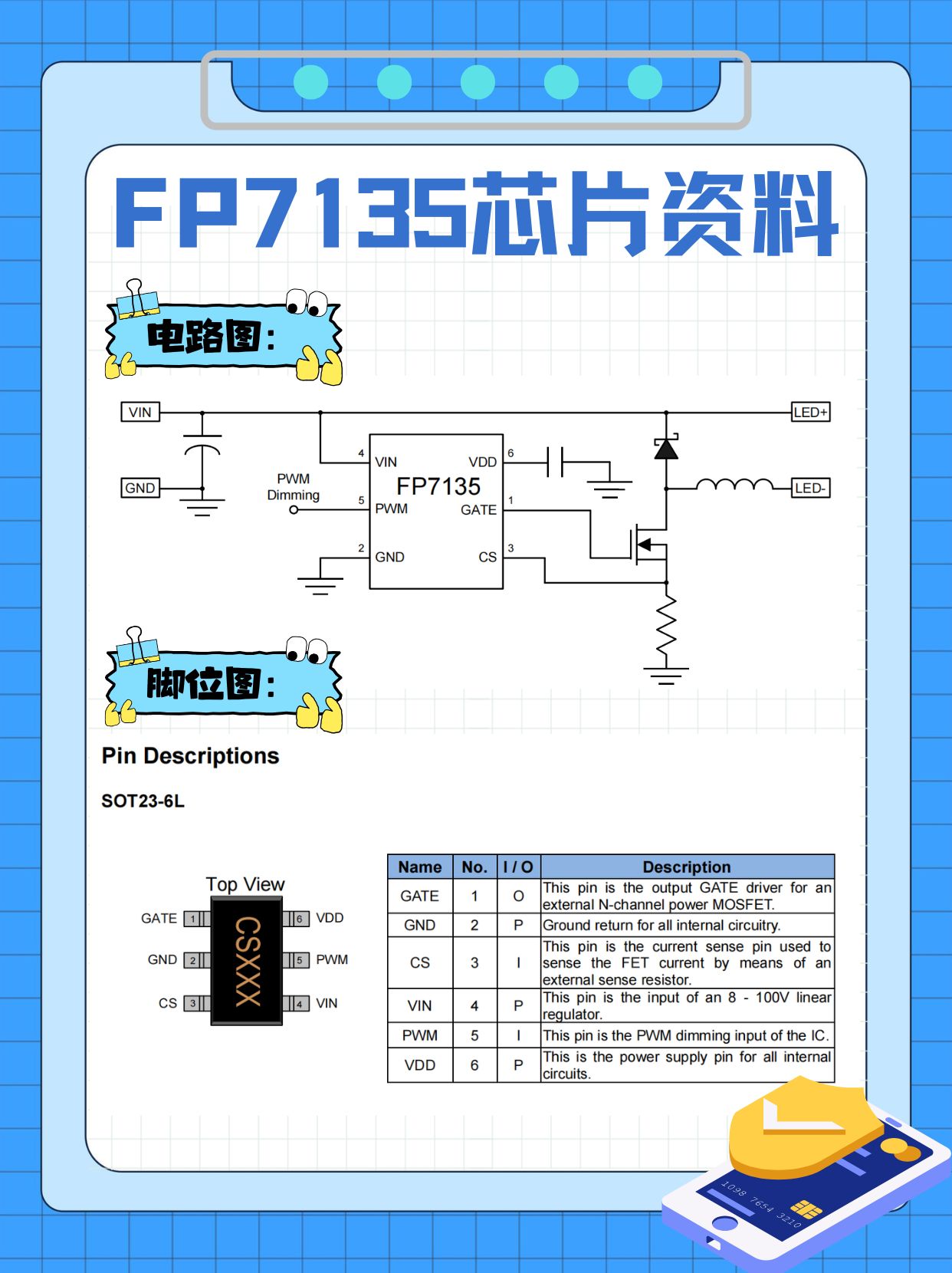

以下是FP7135电路及脚位图：
三、FP7125 停产，FP7135 落地替换实操建议
1.纯 PWM 调光产品（推荐直接替换） 若原有产品仅使用 1kHz~20kHz PWM 调光，无模拟调压线路，可直接兼容 FP7135，调光细腻度同步提升，仅需少量样机验证灯光效果。
2.采用电压模拟调光的旧方案（需改控制电路） 原设计靠分压、电位器调压调光的设备，无法直接使用 FP7135，需修改主控，输出 1kHz 以上 PWM 调光信号才能匹配芯片。
3.低频调光旧产品 原有调光频率低于 1kHz 的机型，更换 FP7135 后需升级驱动程序，把 PWM 频率调整至 1kHz 及以上，避免调光失效、频闪问题。
四、总结
FP7135 作为 FP7125 停产的替代物料，硬件层面实现 Pin to Pin 无缝兼容，功率、耐压、保护性能完全持平，且 PWM 调光精度大幅提升；仅局限于调光控制方式与最低频率，只要将调光电路适配为 1kHz 以上标准 PWM 信号，就能完成全系列产品替代，是高压共阳 LED 驱动项目的换代优选物料。
