大功率 10A 升压国产方案:禾润 HTN866A 60V 内置 MOS Boost 芯片完整设计指南
一、前言
二、核心硬件参数与架构优势
2.1 关键电气指标
功率管规格:集成 60V、40mΩ NMOS,导通损耗低,省去外置高压 MOS,简化 BOM 与 PCB 面积;
电压区间:输入 2.8~40V,兼容多串锂电、工业低压适配器;输出最高 56V,覆盖绝大多数高压负载;
电流能力:峰值开关电流最高 10A,通过外接采样电阻自定义限流阈值,适配大功率输出场景;
开关频率:RT 引脚外接电阻 100kHz~1MHz 可调,悬空默认 200kHz,兼顾 EMC 调试与电感小型化;
工作模式:峰值电流 PWM 控制,轻载自动切入 PSM 脉冲跳跃模式,降低轻载开关损耗;
多重保护:输入欠压 UVLO、160℃过热关断、逐周期限流,故障自动恢复,提升整机可靠性;
可编程软启动:SS 引脚外接电容抑制上电浪涌,避免电池压降、保险丝熔断。
2.2 控制架构亮点
三、引脚定义与外围器件选型规范
3.1 核心引脚功能
3.2 标准外围选型
电感:推荐 33μH/47μH,饱和电流高于设置峰值,选用低 DCR 型号提升满载效率;
整流管:低 VF 肖特基,反向耐压≥1.5 倍 VOUT,峰值电流覆盖 10A;
滤波电容:X5R/X7R 低 ESR 陶瓷,抑制输出高频纹波;
EMI 预留 RC 吸收回路,SW 振铃、EMI 超标时直接调试;
限流电阻 R10 选用 1812 及以上大封装,预留 1.5 倍电流余量。

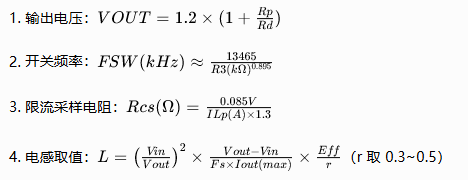

3.3 工程核心计算公式
四、PCB 布局、散热与 EMI 量产优化要点
4.1 功率环路最小化
4.2 分区接地规范
4.3 散热提升方案
4.4 EMI 快速整改手段
五、应用市场与产品差异化优势
5.1 适配产品
5.2 竞品核心优势
集成 60V/40mΩ 功率 MOS,无需外置功率管,降低 BOM 成本、缩小 PCB;
最高 10A 峰值电流,输出功率大幅提升,限流参数灵活可调;
2.8~40V 超宽输入,-25~85℃宽温,消费便携设备通用;
频率、软启动、限流全部外置可调,EMI、温升、上电冲击调试自由度高;
国产原厂稳定供货,直接替代进口大电流高压升压芯片。
六、封装、料号与量产包装信息
料号:HTN866AMTER,ETSSOP20 无铅 MTE 封装,RoHS 合规,MSL3 防潮等级;
工作温区:-25℃~+85℃,结温上限 125℃,存储 - 40~125℃;
包装规格:标准载带 3000pcs / 盘,整箱 6000pcs,适配全自动 SMT 产线;
散热结构:底部大面积 EP 散热焊盘,大功率工况可靠性更强。
七、调试常见故障解决方案
输出电压拉不高:排查 CS 采样电阻、电感饱和电流不足、环路补偿参数不匹配;
EMI 辐射超标:缩小 SW 铜箔、增加 RC 吸收、降低开关频率、更换屏蔽电感;
满载温升过高:加大 EP 敷铜、增加散热过孔、选用更低 DCR 电感;
上电浪涌过大:增大 SS 软启动电容,拉长升压斜坡;
