PD快充诱骗取电芯片，快充充电器测试全流程解析--转快充 PD取电

随着USB Type-C口的普及和PD/QC快充协议的成熟，市面上大量适配器已经能够提供5V/9V/12V/15V/20V的高压输出。但传统5V设备无法主动向充电器发起高压请求，只能被动接受5V默认电压。快充电压诱骗芯片（也称为诱骗取电芯片、Sink协议控制器）正是为解决这一问题而生。本文围绕充电器诱骗电压取电测试、取电原理、PW6606诱骗芯片介绍以及PW6606的优点四个方面展开，帮助工程师快速了解和选型。

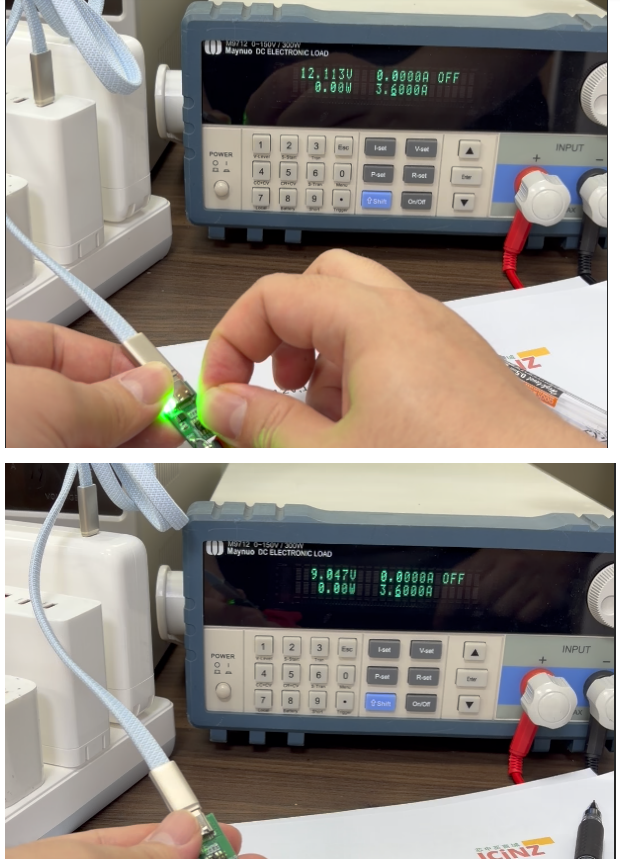

一、充电器诱骗电压取电测试

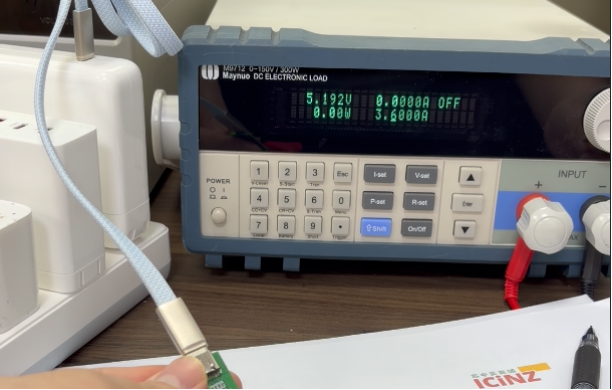

用不同类型的充电器分别验证输出电压。以平芯微 PW6606 为例，

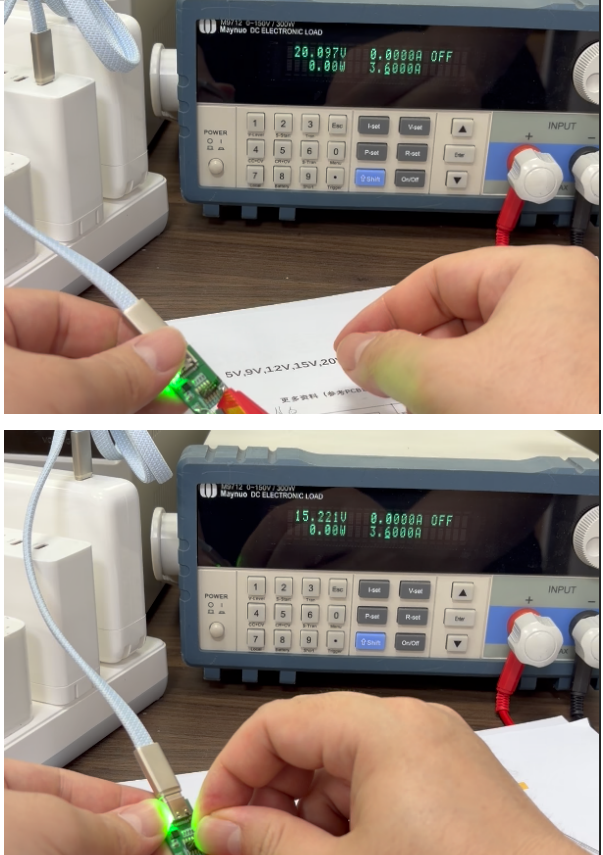

使用USB Type-C口的PD 65W（5V/9V/12V/15V/20V）充电器：PW6606直接完成PD协议握手并请求（5V/9V/12V/15V/20V），实测输出（5V/9V/12V/15V/20V）；

若接入普通5V USB充电器：PW6606识别为标准DCP或SDP，输出5V，设备仍然可以正常工作，兼容性有保障。

测试结果表明：诱骗芯片的核心价值在于"目标电压优先 + 智能降级 + 全协议兼容"，即使遇到低功率充电器也不会因为握手失败而无输出，具备极强的现场适应性。

二、快充充电器诱骗取电原理

快充协议的本质，是充电器（Source端）通过CC线或D+/D-线向设备（Sink端）广播自己支持的电压电流档位（PDO），设备端根据自身需要，正式发起一个"请求包"要求某一档电压。充电器验证请求合法后，切换输出电压。整个过程完全遵循USB PD/QC协议规范，不存在"欺骗"，之所以叫"诱骗"，是因为该芯片让原本只支持5V的简单电路，也具备了向快充充电器请求高压的能力。

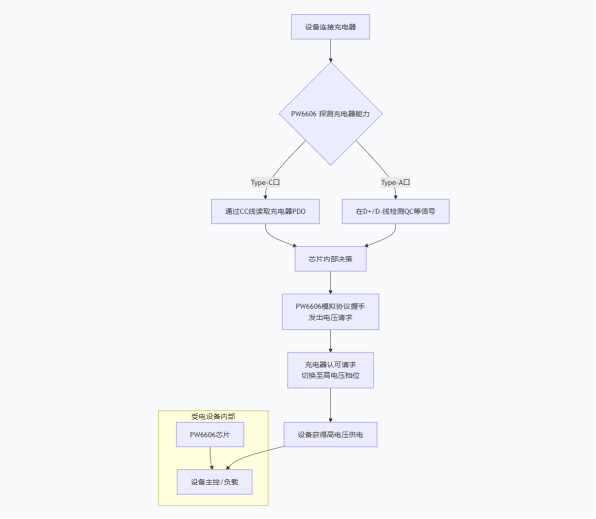

PW6606的协议协商流程可以归纳为三个阶段：

插入探测：设备接入充电器时，PW6606通过CC1/CC2检测Type-C连接，或通过D+/D-判断A口协议类型，优先尝试PD握手；

协议协商与降级：PD握手成功则按VSEL电阻设定的目标电压请求（例如20V）；若失败则依次尝试12V→9V→AFC 9V→BC1.2 5V，直到握手成功；

稳定输出：充电器输出稳定的目标高压至VBUS，设备后续电路（DC-DC、MOS开关、负载）即可在高压下高效工作，同时PW6606内部继续监控异常。

对于消费电子和工业类应用来说，这种"探测—协商—接收"的机制意味着：

同一块PCB可以在世界各地不同规格的PD/QC充电器上工作，无需为每种充电器单独定制；

可以摆脱MCU或专用控制芯片，仅用一颗诱骗IC + 两个电阻，就实现电压请求功能；

能够充分利用市面已存在的巨大数量的快充充电器生态，快速获得20W~100W以上功率供电。

三、快充取电诱骗芯片PW6606介绍

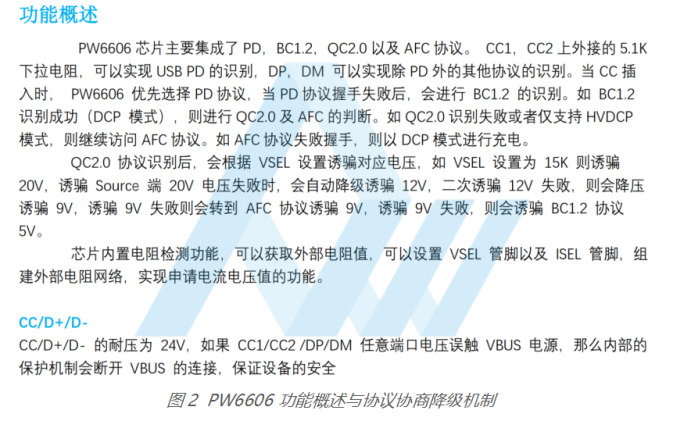

PW6606是平芯微半导体（PWChip Semi）推出的一款USB电源传输接收（Sink端）快充协议诱骗控制器，采用CPC8封装，集成PD通讯模块和QC通讯模块，支持PD3.0/2.0、QC3.0/2.0、AFC、BC1.2等主流快充协议，输入电压范围3.3V~24V，通过外部电阻即可请求5V/9V/12V/15V/20V任意档位电压，无需MCU。

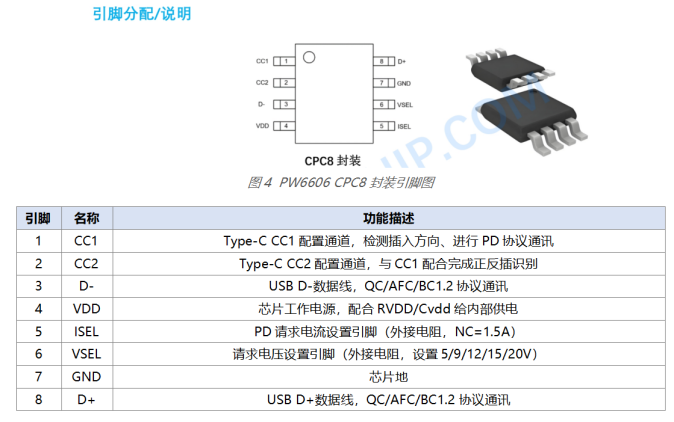

3.1 引脚定义（CPC8封装）

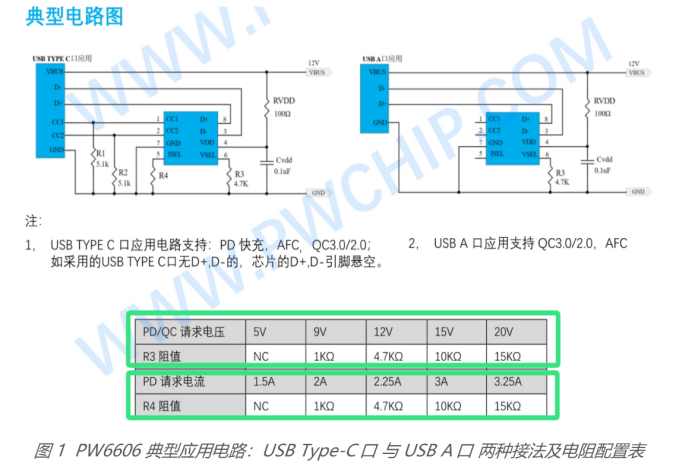

3.2 电压/电流请求电阻配置表

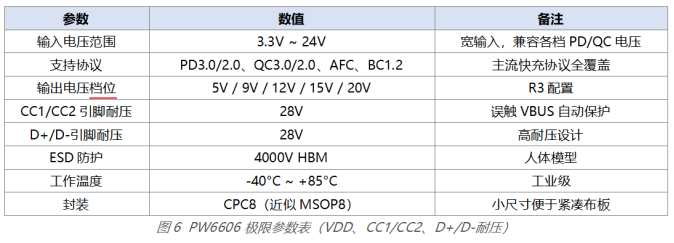

3.3 关键电气参数

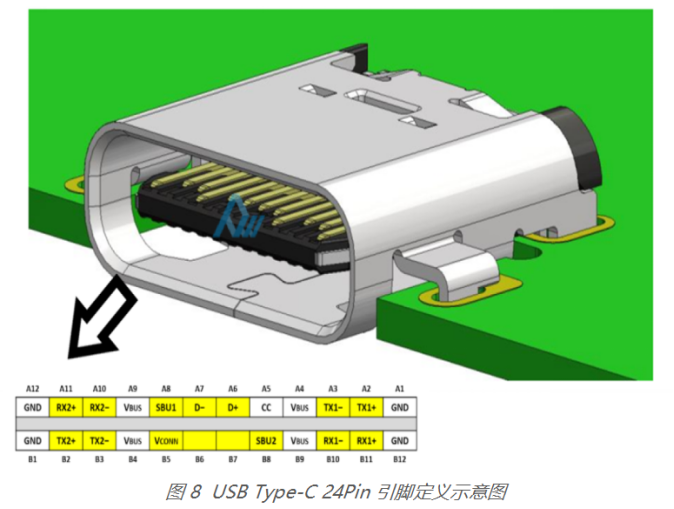

3.4 Type-C接口引脚定义

四、PW6606的优点

相比市面其他同类诱骗芯片，PW6606在集成度、兼容性、安全性、外围简洁度、成本控制五个维度都有明显优势，是众多电动工具、无线充电底座、路由器、小家电客户批量采用的方案：

协议兼容广：单颗芯片同时支持PD3.2/PD3.1/3.0/2.0、QC3.0/2.0、AFC、BC1.2，一颗芯片打通Type-C和USB-A两种充电器生态，减少物料型号；

智能降级机制：目标电压请求失败会自动向下尝试，避免充电器不支持而"无电压输出"的尴尬，现场适应性极强；

外围极简、成本极低：仅需2颗电阻（甚至A口应用可只用1颗电阻）即可完成电压选择，PCB面积小、BOM成本低、可用0402/0603规格电阻布板；

免MCU设计：无需外挂单片机或额外编程，纯硬件电阻配置即可完成快充协议协商，极大缩短产品研发周期；

高耐压安全设计：CC1/CC2、D+/D-引脚耐压高达28V，误触VBUS高压时内部保护机制自动断开VBUS，避免因线材短路、拔插不良或液体渗入导致的芯片损坏；

内置多重保护：过压保护（OVP）、过流保护（OCP）、短路保护（SCP），保障设备端安全；

宽输入电压范围：3.3V~24V的宽输入，无需额外前级稳压，可直接与快充充电器对接；

小尺寸CPC8封装：便于便携式设备、模块化产品、小家电内部紧凑布板；

规模量产、供货稳定：平芯微为国产快充协议IC头部厂商，供货体系成熟，PCB参考设计和封装库均可在官网直接下载。

五、典型应用场景

电动工具（充电式电钻、电动螺丝刀、园林工具，20V/12V大功率取电）；

无线充电底座（9V/12V/15V输入，Qi/PMA无线发射端）；

路由器、交换机、网关（12V/15V替代传统DC电源）；

小家电（加湿器、便携风扇、桌面台灯、电子鱼缸等）；

移动电源受电端及快充充电管理；

LED灯带、显示屏驱动器（恒流恒压供电取电）；

便携式医疗电子（血压计、监护仪、雾化器等）；

DIY电压转换模块、快充诱骗小板。
