智慧楼宇、工厂采集、仓储项目中，工程师普遍面临多重行业难题：现场ZigBee 无线传感器与后台以太网 PLC / 服务器互通繁琐，路由、信道、IP 参数调试工作量大；传统方案存在路由故障全网断联、多网关信道互扰、终端电池续航差三大核心缺陷。
实地调研发现，广州晓网电子WLT2420NZ 贴片 ZigBee 模块 + WGT2422Z-E 以太网网关成套方案，依托自研Cellsnet 对等 Mesh 协议+ 原厂软硬一体化配套，一站式化解上述痛点，同时兼顾远距离传输、超低功耗、无线有线双向互通三大核心优势。
一、底层 Mesh 协议：告别传统 ZigBee 组网短板

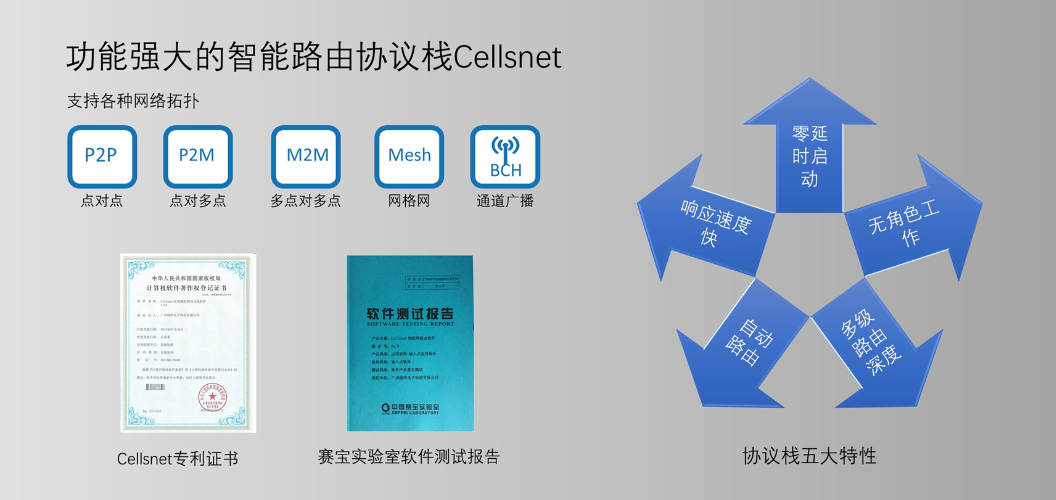

市面上普通 ZigBee 产品大多采用固定协调器、专用路由节点的拓扑结构，一旦中间路由设备断电损坏，整条通讯链路直接中断，协调器重启后所有节点需要重新配对组网，批量设备调试耗时极长。而晓网这套组合搭载自研 Cellsnet 无延时 Mesh 协议，是整套方案的核心竞争力。
全节点平等智能路由切换
WLT2420NZ 模块无协调器、路由节点硬性区分，任意终端都能作为信号中继。模块实时侦测周边邻居的信号强度、信道占用情况，当前链路信号变弱、延迟升高时，毫秒级自动切换最优传输通道，全程不用人工配置路由。即便某一中继设备下线，网络会快速生成全新通路，仅该设备下游终端短暂离线，整体网络不会瘫痪。
协调器灵活定位，多网关共存不串扰
WGT2422Z-E 网关承担子网协调器职能，负责 ZigBee 无线与以太网的数据转发。网关断电重启后，原有 PANID、设备地址等参数自动留存，周边 WLT2420NZ 模块上电就能自动接入，省去全部重新配网的维护成本。 针对同一空间部署多套监测网关的场景，设备自带信道隔离逻辑：两套网关设置不同PANID、工作信道，基本不会产生信号干扰；若场景限制只能共用信道，模块内置分时错峰传输算法，避免数据争抢信道产生丢包。实测厂房内三套系统同步运行，整体数据丢包率低于 0.1%。
二、硬件分层设计：模块适配终端，网关打通有线网络

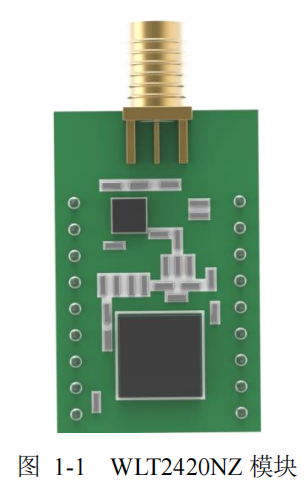

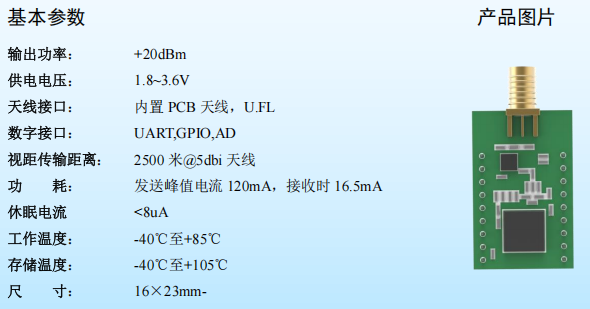

1、WLT2420NZ：微型工业级无线传感终端核心
作为现场数据采集单元，这款贴片模块专为电池供电传感设备打造，硬件参数完全贴合户外、密闭场景需求：
远距离 + 超低功耗平衡：理论 20dBm 发射功率，搭配 5dBi 天线视距传输可达 2500 米；供电仅 1.8~3.6V，接收电流 16.4mA，深度休眠电流不足 8μA，温湿度、液位等低频采集设备，单节锂电池可稳定工作数年。
小巧工业封装，拓展性拉满：尺寸仅 16×23mm 邮票孔贴片设计，预留 AD 采集、485 控制、多路 GPIO 引脚，可直接对接各类传感器、继电器；无线速率支持 125Kbps~2Mbps 五档可调，低功耗场景选用低速模式进一步省电。
强抗干扰频段规划：覆盖 2.38~2.50GHz 全 25 个信道，划分 12 组避开 WiFi、蓝牙干扰的独立频段，车库、机房等无线密集环境，切换专属信道即可大幅降低干扰。

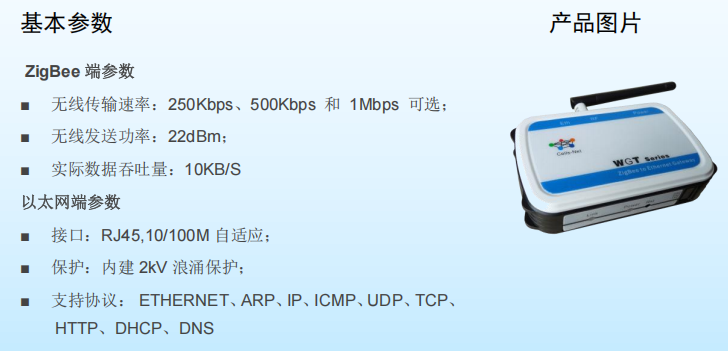

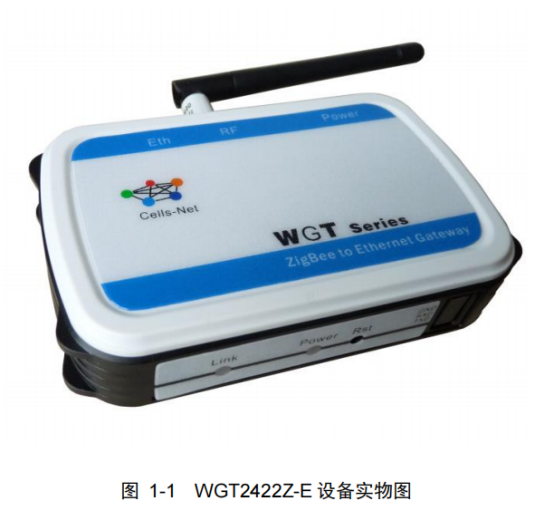

2、WGT2422Z-E：一站式 ZigBee 转以太网网关
网关作为无线数据出口，承担协议转换、局域网对接双重功能，硬件防护与网络兼容性优于同类单品：
以太网全协议兼容：RJ45 网口支持 10/100M 自适应，内置 2kV 浪涌保护，适配工业车间复杂供电环境；完整支持 TCP、UDP、DHCP、HTTP、PPPOE 协议，电脑、服务器、PLC 均可直接对接。
大功率无线转发：网关射频发射功率 22dBm，接收灵敏度 - 106dBm，动态输出范围 55dB，厂区、楼宇大范围组网时，网关自身可覆盖大片区域，减少中继模块投入。供电适配 6~24V 宽压直流，通用工业电源直接供电，典型功耗仅 0.54W。
配套双可视化配置软件：搭配 ZIG-ETH、WLTZigBee 两款图形化工具，分别配置网络 IP 端口、无线信道地址，无需代码，新手半小时就能完成整套端到端通讯调试。

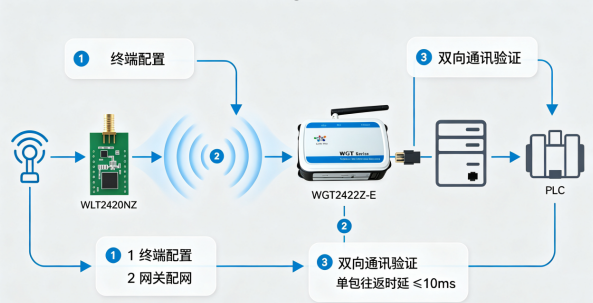

三、落地实操：从传感器到服务器完整通讯链路
整套方案部署流程简洁，无需专业无线开发人员，常规电气工程师即可独立完成搭建：
终端模块配置：使用 WLTZigBeeCFG 统一设置全网PANID、匹配网关地址，按需调节功率与信道；提供点对点透传、主从轮询两种通讯模式适配不同场景。
网关网络调试：通过 ZIG-ETH 搜索设备，配置静态 IP 或开启DHCP，设置 TCP/UDP 对接服务器端口即可上线。
双向数据互通验证：以太网下发指令、无线回传采集数据双向互通，单包往返时延≤10ms，传输实时稳定。
四、多场景适配，长期使用成本可控
结合晓网官方落地案例，这套组合方案适配绝大多数中小型物联网项目：
智慧楼宇 / 仓储监测：WLT2420NZ 嵌入温湿度、烟感、人员定位标签，电池供电免布线；WGT2422Z-E 部署机房，统一汇总所有点位数据上传楼宇后台，Mesh 自愈网络避免局部货架遮挡造成断连。
工厂产线数据采集：车间多台 PLC、传感器通过模块无线组网，网关对接厂区内网 MES 系统，独立信道规避车间 WiFi、设备电磁干扰，300 + 节点长期在线率可达 99.6%。
户外农业、路灯管控：模块低功耗特性适配太阳能供电设备，2.5 公里远距离覆盖整片园区，网关接入宽带实现远程批量控制。
对比市面分体 ZigBee 方案，晓网原厂软硬件成套配套优势突出：同厂设备协议原生兼容，无跨品牌通讯兼容故障；免费提供原理图、PCB 库、全套调试软件；配备 400 热线 + 专属技术对接，快速排障，大幅缩短项目返工时间。
总结
物联网组网核心需求：稳定、易调试、适应复杂工况。 WLT2420NZ+WGT2422Z-E成套方案，依托晓网自研Cellsnet 智能 Mesh 协议，攻克路由断线、多网关干扰难题；硬件兼具低功耗、远距离、工业防护，搭配可视化调试软件，一键打通无线采集 + 有线后台链路，小试点到百节点大型项目均适配，能大幅节约调试人力与成本，是高性价比稳定选型。
