EtherNet/IP转Modbus TCP工业网关｜智能仓储AGV集群通讯改造

一、项目概况

智慧物流智能仓储是工业物联网与智能制造融合的核心高景气赛道，随着制造业柔性生产、电商仓储自动化、供应链数字化转型加速，传统人工仓储模式已无法适配高频次、多批次、高精度的物料转运需求。本项目落地华东大型智能制造产业园成品智能立体仓储中心，库区涵盖高位立体货架、自动分拣线、智能接驳站台、全自动出入库流水线，主要承担园区精密机械零部件、自动化设备成品的入库存储、出库分拣、物料转运、库存盘点全流程作业，是厂区工业自动化与数字化物流体系的核心枢纽。

本仓储系统全线搭载集群式EtherNet/IP协议AGV小车作为现场执行从站设备，负责库区物料自动搬运、工位接驳、货架取放、空料车回收等核心作业，AGV原生搭载EtherNet/IP工业总线协议，可实时上传行走速度、定位坐标、电量状态、避障状态、故障代码、任务执行进度等核心数据，同时接收上位调度指令完成路径规划与作业切换。库区整线调度、AGV集群冲突避让、流水线联锁、站台对位管控由罗克韦尔Micro800系列PLC作为Modbus TCP主站统一管控，上位配套工控机SCADA监控系统、仓储WMS管理系统、厂区工业物联网平台，实现仓储作业全流程可视化、数字化、智能化管控。

项目核心痛点为设备协议异构壁垒，AGV采用EtherNet/IP总线通讯，而Micro800 PLC主控系统基于Modbus TCP协议开发，两类主流总线协议无原生互通能力，形成严重数据孤岛。为解决异构设备组网难题，项目部署塔讯TX181-RE-RE-TCP/EIM智能网关，依托设备核心协议转换能力，实现EtherNet/IP侧AGV从站设备与Modbus TCP侧PLC主站的双向数据互通。该设备作为工业级工业网关、物联网网关、数据采集器，既承担实时数据采集、指令转发功能，又实现控制网络与管理网络的安全隔离，全面完善智能仓储自动化调度体系，助力仓储物流降本增效、提质减耗。

二、网关功能简介

本项目所用TX181工业网关严格匹配项目既定通讯架构，固定工作模式为EtherNet/IP主站、Modbus TCP从站，是打通仓储AGV集群与Micro800主控系统的核心中转设备，深度适配智能仓储高频调度、实时交互、多设备集群组网的作业场景。

在EtherNet/IP通讯链路中，网关作为主动扫描主站，可同时轮询库区多台AGV小车的运行数据，自动解析AGV设备EIP私有报文，精准采集设备定位坐标、行走速度、剩余电量、避障触发状态、任务编号、故障告警代码、运行模式等数十组核心工艺数据。同时内置边缘数据清洗与滤波算法，有效过滤仓储现场无线信号干扰、设备频繁启停产生的瞬时杂波数据，保障采集数据的稳定性与精准性。网关支持多设备点位批量映射，可实现整库区AGV集群状态的集中采集与统一管控。

在Modbus TCP通讯链路中，网关模拟标准Modbus从站设备，被动响应罗克韦尔Micro800 PLC（Modbus TCP主站）的读写指令。网关内部划分独立寄存器分区，将解析后的AGV运行状态数据映射至只读输入寄存器，将PLC下发的AGV启停、路径切换、任务终止、故障复位、优先级调度等控制指令分配至可写保持寄存器，读写区域物理隔离，杜绝数据冲突与指令误触发，保障仓储调度安全。

硬件层面搭载双路独立电气隔离以太网接口，实现现场AGV设备控制网与中控PLC管理网的物理隔离，杜绝网络风暴、工控病毒横向扩散，筑牢仓储工控网络安全防线。设备支持-45℃~85℃宽温运行，导轨式轻量化安装，适配仓储恒温、高流转、多设备密集的现场工况，自带断线缓存、断点续传、通讯心跳检测功能，短时网络波动时可完整留存AGV故障数据与作业记录，避免仓储数据丢失。该网关集协议转换、数据采集、边缘预处理、网络安全隔离于一体，是智能仓储工业物联网OT/IT融合的核心硬件载体。

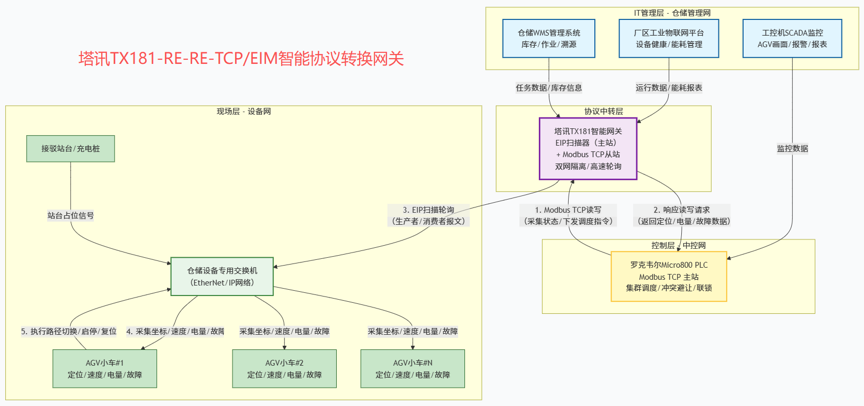

三、系统结构拓扑说明

四、项目原有痛点

总线协议异构，核心数据完全孤岛化。仓储AGV小车标配EtherNet/IP总线协议，而库区主控Micro800 PLC基于Modbus TCP协议开发，两类工业总线协议无原生兼容通道，原厂无配套对接驱动与解决方案。PLC无法实时获取AGV定位、电量、故障状态，无法实现集群协同调度，只能依靠独立AGV调度系统单机作业，多车协同冲突频发，仓储流转效率受限严重。

AGV集群调度混乱，作业冲突率高。改造前PLC无法下发实时路径规划、任务优先级调整指令，AGV仅能按照预设固定路径作业，遇货架遮挡、设备占道、物料堆积场景无法自动避让调整，频繁出现AGV拥堵、对位失败、作业中断问题，日均作业卡顿故障十余次，严重影响仓储出入库节拍。

设备故障响应滞后，运维成本高昂。AGV过载、电量不足、避障故障、通讯异常等问题仅能在设备本地终端显示，中控SCADA系统无实时告警，运维人员只能人工巡检排查故障。单次故障定位、设备复位耗时平均30分钟以上，故障处置不及时易导致整条仓储流水线停滞，造成物料积压、产能延误。

仓储数据无法溯源，数字化管理缺失。AGV作业时长、搬运频次、故障记录、能耗数据无法上传WMS系统与工业物联网平台，仓储作业无完整数据台账，无法精准核算单批次物料转运成本、设备稼动率，难以实现仓储精细化管理与设备全生命周期运维。

传统改造方案成本高、停机损失大。若采用更换AGV通讯模块、替换主控PLC的改造方式，整库区改造成本超18万元，且需要全线停产施工3天以上，仓储物料流转停滞，直接影响厂区整体生产供应链运转，经济损失巨大。

无网络隔离机制，工控系统存在安全隐患。改造前仓储设备网与管理网互通，无安全隔离屏障，极易出现网络广播风暴、数据干扰问题，偶发AGV通讯跳变、调度指令错乱问题，存在仓储作业安全隐患。

五、整体解决方案

本项目采用“原有设备全部保留、无侵入式轻量化升级”方案，依托塔讯TX181-RE-RE-TCP/EIM智能网关完成协议转换与数据采集，全程无需更换硬件、无需大面积改写主控程序，低成本打通异构设备通讯链路，搭建全自动化、数字化仓储调度体系，具体方案分为五大模块：

硬件组网部署方案。在仓储中控控制柜空余导轨安装TX181工业网关，接入稳定24VDC工业电源，采用屏蔽工业网线分别组网。网关EIP端口接入AGV设备专用交换机，覆盖全场AGV集群；Modbus TCP端口接入Micro800 PLC中控交换机，两段网络物理隔离、网段独立划分，规避网络干扰与安全风险。

网关参数组态配置。通过网页端登录网关管理界面，启用EtherNet/IP主站扫描模式，导入AGV设备专用EDS配置文件，批量添加所有AGV设备IP与采集点位，涵盖定位坐标、运行速度、剩余电量、故障代码、任务状态、避障信号等核心数据。完成EIP数据与Modbus寄存器一对一映射，严格区分只读监测寄存器与可写控制寄存器，配置数据滤波、断线缓存、100ms高速刷新机制，保障数据精准稳定。

Micro800 PLC程序适配开发。利用CCW软件编写Modbus TCP客户端通讯子程序，周期读取网关寄存器内AGV实时运行数据，完成数据解析与物理量换算。新增AGV集群协同调度逻辑，根据库区物料堆积状态、站台空闲情况，自动下发路径调整、任务分配、设备启停指令；配置故障联锁机制，AGV故障、低电量时自动暂停作业、退出运行队列，触发中控告警，杜绝集群拥堵与作业异常。

物联网数据对接与数字化管控。网关发挥数据采集器核心作用，在完成PLC实时交互的同时，将AGV全量运行数据同步上传厂区工业物联网平台与仓储WMS系统，自动生成设备稼动率、能耗统计、故障台账、作业效率报表，实现仓储作业数据全留存、全溯源，支撑精细化运维与生产调度优化。

工控网络安全优化。依托网关双网口硬件隔离能力，分隔设备控制网与管理网，设置IP访问白名单，仅放行Micro800 PLC固定IP访问网关设备，关闭闲置通讯端口，杜绝外网干扰与病毒扩散，全面提升仓储工控系统稳定性与安全性。

六、项目实施全过程

阶段一：前期摸排与方案设计。全面统计库区所有AGV小车IP地址、通讯点位、作业分区信息，梳理Micro800 PLC通讯资源与空余寄存器地址，绘制柜内布线、设备组网图纸。利用仓储夜间低负荷、无物料转运的窗口期开展施工，完全规避日间作业产能损失，完成网关、屏蔽网线、辅助配件的备货与检测。

阶段二：硬件安装与组网布线。断电后完成TX181网关导轨固定、电源接线，敷设双层屏蔽工业网线，分别对接EIP设备网与Modbus中控网，所有网线屏蔽层单点可靠接地，杜绝电磁干扰。完成硬件接线后通电空载测试，确认网关供电正常、网口链路通畅，无接线故障。

阶段三：网关组态与点位映射调试。调试电脑直连网关调试端口，逐项配置EIP主站扫描列表、EDS文件加载校验、多设备数据映射关系，设置Modbus从站通讯参数、心跳检测、超时重传机制。现场模拟AGV故障、低电量、避障触发等场景，验证网关数据采集精准性与指令转发有效性，优化数据滤波参数，消除无线信号干扰带来的数据跳变问题。

阶段四：PLC通讯程序与调度逻辑联调。编写Modbus TCP通讯解析程序、AGV集群调度程序、故障联锁告警程序，保留原有仓储核心控制逻辑不变。现场模拟多车交汇、站台占用、物料堆积场景，测试PLC动态调度、路径优化、设备避让功能，验证故障告警、设备停机、任务切换动作的准确性，确保集群作业无冲突、无卡顿。

阶段五：72小时满载试运行测试。空载运行24小时监测通讯稳定性、数据丢包率、链路连通性；开启全流程物料转运作业，满载连续运行48小时，实时记录AGV作业效率、通讯时延、故障频次，微调网关刷新周期与调度参数。对接SCADA监控画面、WMS系统、工业物联网平台，核验数据实时上传、报表生成、故障弹窗告警功能全部正常。

阶段六：验收交付与运维培训。出具系统稳定性测试报告、作业效率优化报告，对仓储运维人员开展网关日常巡检、通讯故障排查、组态备份恢复等实操培训，交付全套施工图纸、网关组态文件、PLC程序备份，项目正式交付常态化运行。

七、项目实施前后效果对比

八、应用落地实际效果

项目依托塔讯TX181-RE-RE-TCP/EIM网关强大的协议转换与数据采集能力，彻底破除EtherNet/IP协议AGV集群与Modbus TCP协议Micro800 PLC的通讯壁垒，构建起完整的仓储工业自动化集群调度体系。通过实时数据交互与动态调度逻辑，彻底解决AGV集群拥堵、对位失败、作业中断等行业难题，仓储物料流转节拍大幅提升，出入库吞吐量显著增长，有效保障厂区生产供应链稳定运转。

网关作为核心物联网网关，实现AGV故障、低电量、异常工况的实时上传与弹窗告警，运维人员可快速精准处置设备故障，大幅降低设备停机时长与人工巡检成本。同时，网关以数据采集器身份完成仓储设备数据全量归集，同步上传工业物联网平台与WMS系统，实现仓储作业全流程数据溯源、能耗统计、设备健康分析，为仓储精细化管理、设备预测性维护提供精准数据支撑，彻底改变传统仓储粗放式运维管理模式。

网关双网口物理隔离设计有效规避仓储网络干扰与安全风险，投运以来通讯链路零中断、数据丢包率低于0.01%，完美适配智能仓储高频次、长时间、不间断运行的工况需求。改造全程无硬件替换、无大规模程序改动，系统运行稳定性极高，运维人员操作便捷，大幅降低仓储智能化升级门槛。

九、项目总结

智能仓储物流作为工业物联网核心应用赛道，绝大多数自动化仓储系统均存在EtherNet/IP现场设备与Modbus TCP主控PLC异构组网的行业共性痛点，传统硬件替换改造成本高、停产损失大、改造风险高，难以适配仓储不间断连续作业的运营需求。

本项目通过部署塔讯TX181-RE-RE-TCP/EIM智能网关、工业网关，以轻量化、无侵入式的改造方案，低成本、高效率完成跨总线协议的数据互通与设备联动，实现AGV集群全自动智能调度、设备状态实时监测、仓储数据全流程溯源多重价值。不仅解决了现场通讯孤岛、作业效率低、运维成本高的实际问题，更完善了厂区工业自动化与工业物联网数据底座，助力智能仓储实现无人化、精细化、数字化升级。

本次改造方案标准化程度高、复制性强，可广泛应用于制造业原料仓储、成品立体仓、电商分拨仓、冷链仓储等各类智能物流场景，是当前智慧仓储行业低成本、高性价比智能化升级的最优解决方案，具备极高的行业推广价值与应用前景。
