16V/5A高效率同步降压转换器12V转5V负载5A时效率93%

概述：

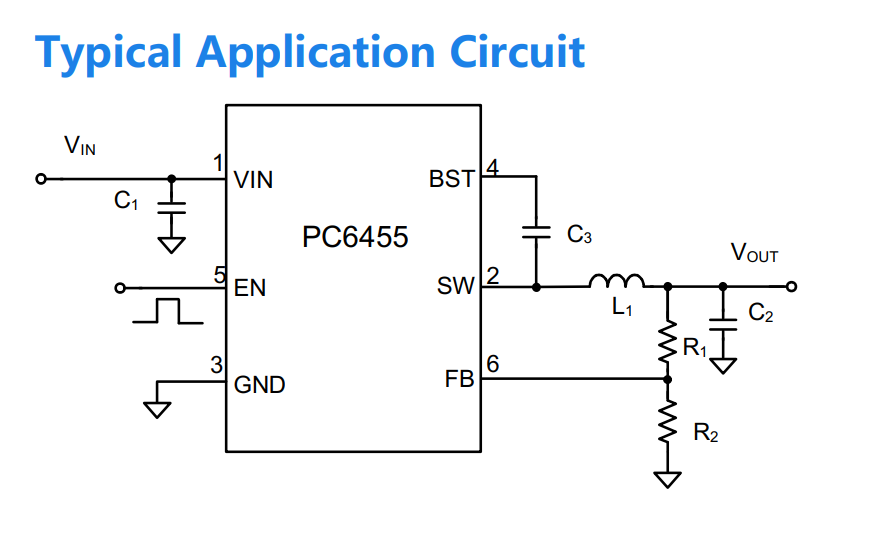

PC6455 是一款同步降压转换器，支持最高 5A 输出电流。PC6455 采用自适应恒定导通时间（COT）控制方案，以实现快速负载瞬态响应。外部元件数量最少，仅需一个电感、两个电阻和两个电容。PC6455 支持铝聚合物电容器和陶瓷电容器，无需额外补偿元件。PC6455 集成了脉冲频率调制（PFM）工作模式，有助于在轻载时保持系统效率。PC6455 还集成了多种保护功能，即过流保护（OCP）、过温保护（OTP）、欠压锁定（UVLO）、过压保护（OVP）和短路保护（SCP）。PC6455 提供小型 6 引脚 DFN2×2-6FC 封装。

特性：

⚫ 宽输入电压范围：4.2V – 16V

⚫ 输出电压范围：Vref – 7V

⚫ 持续输出电流5A

⚫ 高效率工作

集成一个18毫欧（mΩ）的低侧MOSFET和一个30毫欧（mΩ）的高侧MOSFET

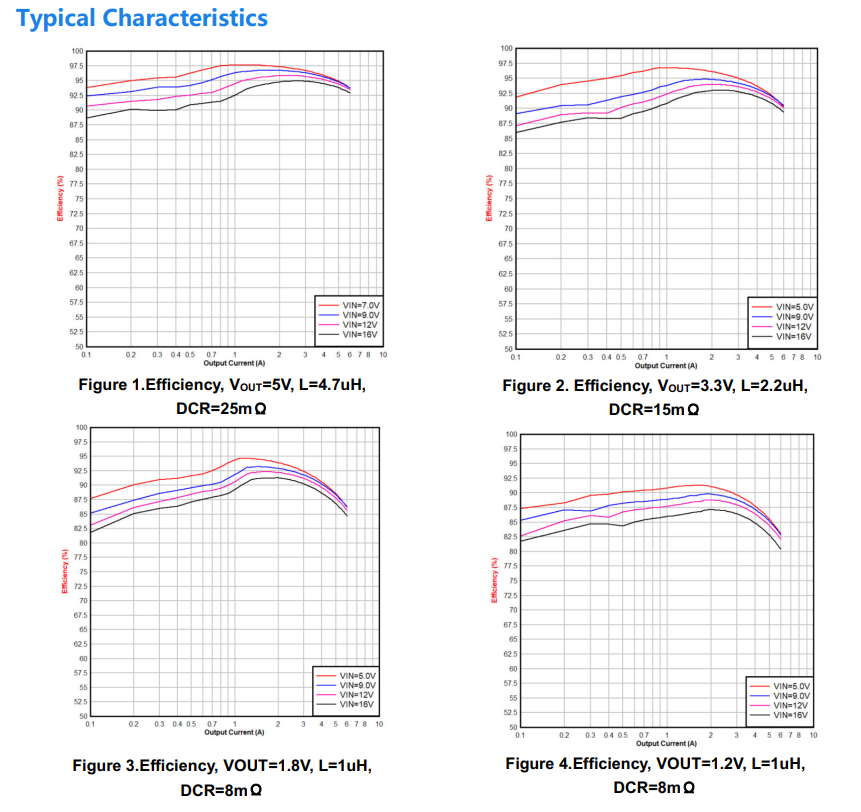

从12V转换至5V，负载为5A时效率达93%

⚫ 轻载时自动进入PFM模式

⚫ 25ºC条件下Vref精度±1%

⚫ 典型开关频率400千赫兹（kHz）

⚫ 带快速负载瞬态响应的COT控制方案

⚫ 内置输出放电功能

⚫ 循环电流限制及打嗝保护

⚫ 内置欠压锁定（UVLO）、过压保护（OVP）、过流保护（OCP）、短路保护（SCP）和过温保护（OTP）

⚫ 典型软启动时间1.5毫秒（ms）

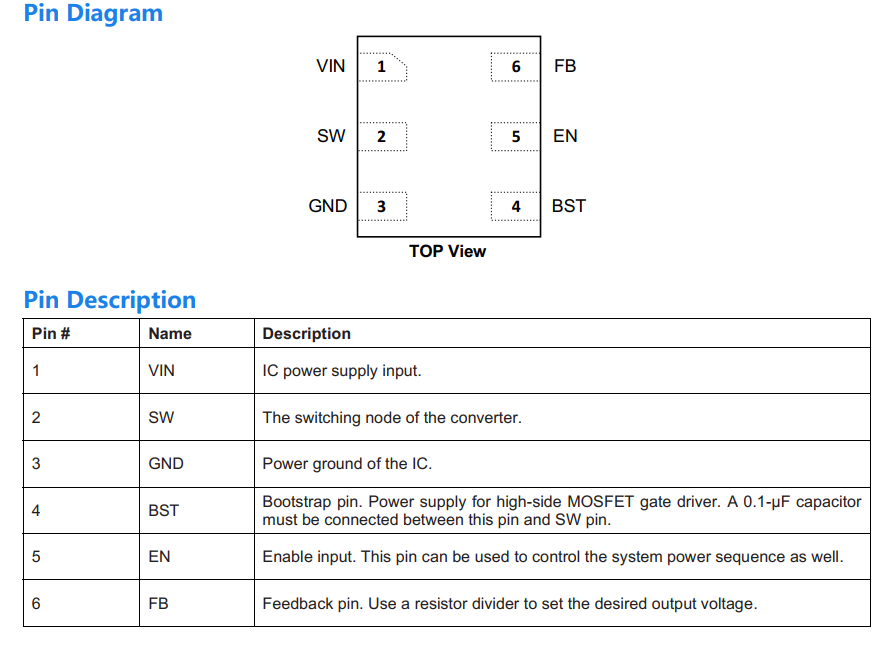

⚫ DFN2×2-6FC封装

⚫ 符合RoHS标准且100%无铅

应用：

⚫ 工业电脑

⚫ 网络/数字视频录像机（NVR/DVR）

⚫ 电视及电视盒子

⚫ 12V工业总线应用
