蓝牙耳机/电子烟/充电宝4056充电芯片——28V耐压+6.8V OVP保护

平芯微半导体（PWChip）针对这一痛点推出了PW4056HH、PW4057H、PW4054H三款"输入28V耐压+OVP 6.8V过压保护+BAT脚20V高耐压"的4056升级版充电IC，从根本上解决了传统方案易烧芯片的安全隐患，同时保持了兼容4056/4057/4054的引脚定义和使用习惯。本文系统介绍三款芯片的核心参数、保护机制、差异对比和选型建议。

一、PW4056HH——1A大电流、ESOP8封装

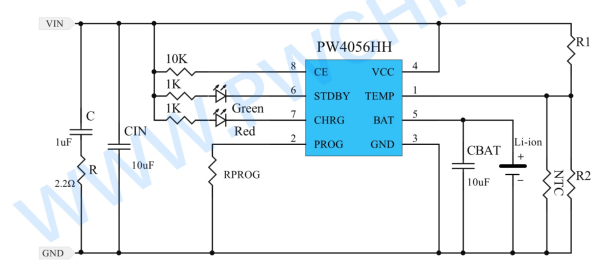

PW4056HH是三款中唯一支持1A充电电流的型号，输入电压范围3.8V~28V，内置PMOS架构+防反充电路（无需外部隔离二极管），恒流/恒压（CC/CV）充电模式，充满电压默认4.2V（HH版4.35V、HHH版4.4V可选）。

核心参数：输入耐压28V | OVP 6.8V | BAT脚耐压20V | 最大充电电流1A | 充满精度±1% | 1C/10终止 | 自动再充电 | 涓流充电门限2.9V | 软启动 | 温度监测 | 充电状态+故障状态双指示 | ESOP8封装。

适合18650大容量电池、需要大电流快速充电的应用：充电宝、蓝牙音箱、便携补光灯、便携风扇、便携仪器等。

二、PW4057H——0.5A、双LED指示、SOT23-6封装

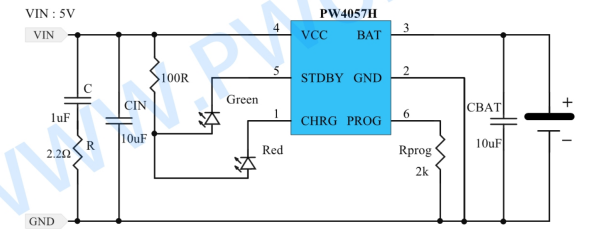

PW4057H是0.5A充电电流版本，输入电压范围3.8V~28V，内置OVP 6.8V，BAT脚耐压20V。采用SOT23-6封装，相比PW4054H多了一个状态引脚（双LED指示：充电中+充满分别独立指示），产品状态显示更直观。

核心参数：输入耐压28V | OVP 6.8V | BAT脚耐压20V | 最大充电电流0.5A | 充满4.2V（HH版4.35V/HHH版4.4V）| 双LED指示 | 自动再充电 | 软启动 | 温度监测 | 电池反接保护 | SOT23-6封装。

兼容说明：PW4057H的第5脚STDBY悬空或接地即兼容SOT23-5的PW4054H脚位。适合蓝牙耳机、智能手环、电子词典、GPS导航仪、数码相机等需要双LED显示充电状态的产品。

三、PW4054H——0.5A、单LED指示、SOT23-5封装

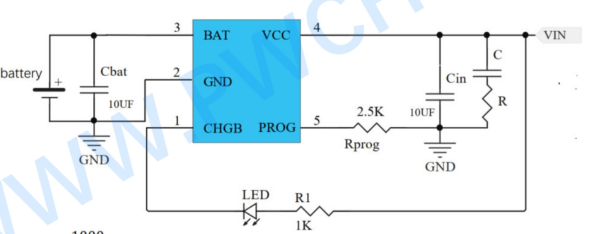

PW4054H是0.5A充电电流版本，输入电压范围3.8V~28V，内置OVP 6.8V，BAT脚耐压20V。采用SOT23-5封装（比PW4057H少一个引脚），仅保留单LED充电状态指示（充电中指示），极简方案。

核心参数：输入耐压28V | OVP 6.8V | BAT脚耐压20V | 最大充电电流0.5A | 充满4.2V（HH版4.35V/HHH版4.4V）| 单LED指示 | 自动再充电 | 软启动 | 温度监测 | 电池反接保护 | SOT23-5封装。

适合空间极度受限、只需单个LED指示的产品：TWS耳机充电仓、电子烟、智能手环、有源笔、迷你遥控器等。

选型建议——按应用场景快速匹配

场景一：需要1A大电流快充（充电宝、蓝牙音箱、便携风扇、18650电池）

→ 选 PW4056HH（1A、ESOP8封装、散热面积大）。

场景二：0.5A电流+需要双LED显示充电/充满（数码相机、GPS、电子词典）

→ 选 PW4057H（SOT23-6、双LED）。

场景三：0.5A电流+极致小体积+单LED即可（TWS耳机、电子烟、智能手环）

→ 选 PW4054H（SOT23-5、极简方案）。

平芯微PW4056HH/PW4057H/PW4054H是传统4056/4057/4054充电IC的"高耐压安全升级版"。三款芯片共同的核心优势是：输入28V耐压+内置OVP 6.8V自动保护+BAT脚20V高耐压，从输入端到电池端的双向安全防护远超传统方案，彻底解决"误插高压烧芯片"的行业痛点。
