录音芯片底噪大怎么办？WT2000A3-42N的105dB信噪比方案详解

调试录音设备的时候，很多人大概率碰到过这种事。回放录音文件，滋滋的底噪比人说话还清楚。调增益、换麦克风、加电容折腾一圈，噪声纹丝不动。最后发现是芯片本身的底噪天花板太低，外围怎么优化都白搭。

录音系统的底噪不是单一来源。从麦克风拾音到ADC量化到DAC回放，每一级都在叠加噪声，而且相互耦合。单独看某个环节的信噪比指标可能还行，一旦链路串联，总噪声就不是简单的加法了。电源纹波会通过模拟地耦合进信号链，数字部分的时钟抖动会调制到音频带内，麦克风本身的电噪声会被ADC的前置放大器放大十几倍。你跟同事聊这个问题的时候，他心里想的和你一样，有没有一颗芯片直接从硬件层面把底噪压到足够低。

WT2000A3-42N 的思路就在这里。

先把模拟链路的底子打牢

ADC是录音链路的第一道关口，它在量化之前得到的是麦克风信号加电路噪声的叠加值。如果ADC自身的信噪比不够，后面的DSP算法再强也是在处理带噪声的信号，降噪算法本身会引入新的失真。

WT2000A3集成了双通道24位ADC，信噪比做到95dB（A计权，Fsample=44.1kHz，Gain=0dB），动态范围94dB。这个指标意味着在0dB增益条件下，ADC自身引入的噪声已经低于大多数MEMS麦克风的自噪声。只有在使用高增益模式（Gain=18dB）时，SNR才会降到76dB，这在远场拾音场景下是合理的取舍。

说到DAC，WT2000A3的24位双通道DAC信噪比做到105dB，THD+N低至-77dB，噪声底只有5.8uVrms。20Hz到20kHz的频响平坦，这个底噪水平在便携录音设备里算第一梯队。录出来的文件放到好一点的耳机上听，几乎感知不到电路本身的沙沙声。

电源干净，噪声才干净

录音芯片对电源噪声特别敏感。开关电源的几十千赫兹到几兆赫兹频段的纹波，穿透LDO的PSRR之后，仍可能耦合到模拟信号路径。更隐蔽的问题是，电源纹波与音频信号的互调产物会落到可听频段内，这种噪声用简单的带通滤波器滤不掉。

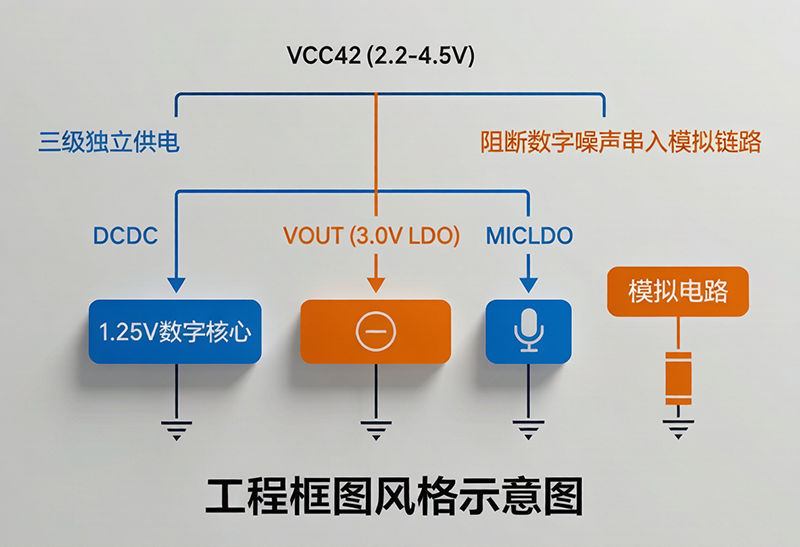

WT2000A3的内部供电架构分了三层

- VCC42（2.2-4.5V）是系统总电源，片内集成DCDC降压到1.25V给数字核心供电

- VOUT（典型值3.0V）内部LDO输出，给模拟电路供电，规格书要求必须外接106电容到地

- MICLDO 独立给麦克风供电，避免数字噪声通过供电回路串入麦克风

VCC18、VREG也是内部电源脚，规格书明确要求接电容到地。这几个退耦电容的位置和容值不是建议，是设计必须。漏掉任何一个，底噪都会上来。

模拟地和数字地，别混在一起

AGND（PIN33）是独立引出的模拟地脚。设计规则很明确，AGND和GND直连，或者经过0R电阻再与GND相连。0R在这里不是零阻值的意思，是让你在PCB上把模拟回流路径和数字回流路径分开，只在一点汇合。这样数字部分的大电流瞬态不会在模拟地上产生共模电压。

底部焊盘E-GND（PIN0）必须接地，它同时承担散热和参考平面的作用。QFN42封装的底部焊盘如果虚焊，不仅散热不良，地参考阻抗也会升高，噪声耦合会明显恶化。

麦克风选型是最后一道变量

即使芯片本身的模拟前端够干净，外接麦克风如果SNR不到60dB，整机录音的信噪比就被它锁死了。WT2000A3规格书给麦克风选型画了四条硬指标

- 双麦灵敏度差异 <±1dB，差异过大会让降噪算法算偏波达方向，是方向估计的偏差，不算降噪失效

- SNR ≥60dB，低于60dB的麦克风，自噪声已经超过安静环境的环境底噪

- 100Hz-8000Hz频响平坦，±3dB，不平坦的频响会让降噪算法在特定频段过补偿或欠补偿

- THD <2%，失真成分会被ENC算法误判为噪声并尝试消除，结果是把有用的语音信号也给削了

芯片支持单端和差分两种麦克风接法。差分接法的共模抑制能力远优于单端，如果你的产品靠近马达、WiFi天线、开关电源等强干扰源，建议用差分。

ENC双麦降噪，用空间信息分离噪声和语音

单麦降噪只能用时域和频域的特征来判断什么是噪声，对稳态噪声（风扇、空调）有效，对瞬态噪声（键盘敲击、开关门）基本抓瞎。双麦ENC不同，它利用两个麦克风的位置差带来的波达时间差，在空间维度上区分信号源方向。正前方的语音信号（目标声源）和侧后方的噪声信号（干扰源）在到达时间上有差异，DSP利用这个差异做自适应波束成形，把噪声方向置零。

WT2000A3的32位双核DSP跑160MHz，处理双麦ENC的实时计算绰绰有余。录音加降噪模式下（无外部存储器）整机功耗9mA，这一条对电池供电的便携录音设备很重要，降噪全开也不至于把续航拉垮。这点我比较在意，很多双麦方案一开降噪电流就翻倍，续航直接崩。

参数速查

当你在对比录音方案时，这些噪声相关指标直接拿来用

录音系统的底噪其实是木桶效应。芯片的模拟前端、电源退耦、PCB布局、麦克风选型，哪一块短板都会拉高总噪声。WT2000A3在芯片端把105dB的DAC信噪比和5.8uVrms的噪声底做到了，剩下的电源和布局，就看你怎么做了。
