艾德克斯IT-M7700交流源谐波模拟测试

科瑞杰-随着电力电子技术的发展，各种电力电子装置设备及开关电源产品等已被广泛使用。技术高速发展的同时，也对于用电环境造成比较严重的污染，市电网络中产生了大量的谐波，这些谐波对电力系统、工业、交通及家庭用电产品产生了越来越严重的危害。世界各国对谐波问题都给予了充分的关注，不少国家和国际组织都制定了限制电力系统和用电设备谐波的标准和规定。

​

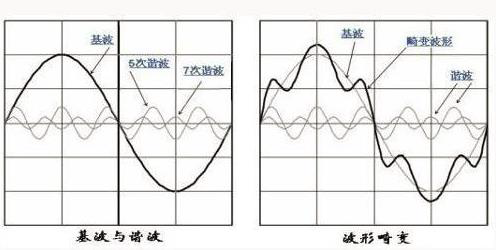

图1 谐波图

实际应用案例：

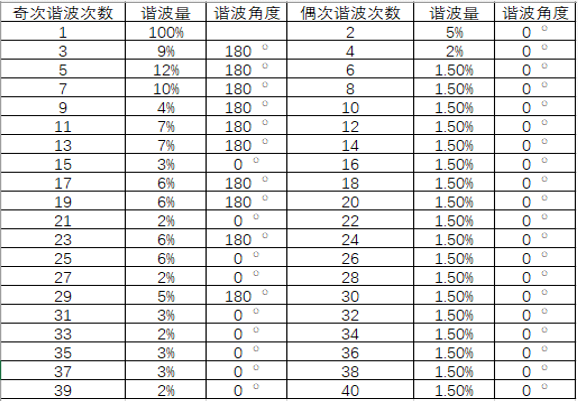

某客户要求实现如下表格所示的电压谐波模拟，要求在110V/220V50-60Hz情况下实现40次电压模拟。使用艾德克斯IT-M7700的上位机软件界面，做谐波模拟，在软件上可以生成一个示意图如图3。IT-M7700交流源实际输出的电压波形示波器图如图4所示。另外，也可以在此电压谐波模拟的基础上做电压跌落以及幅值的电压偏置。

图2 家电行业谐波标准

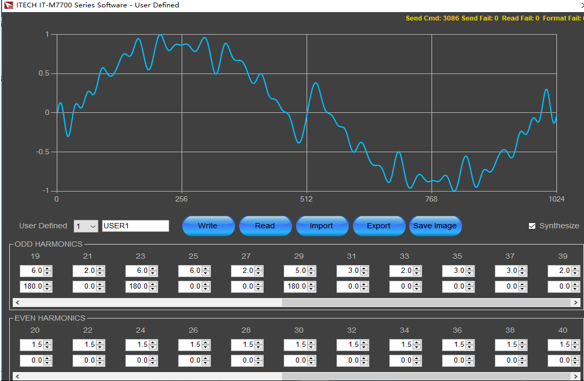

图3 IT-M7700谐波模拟示意图

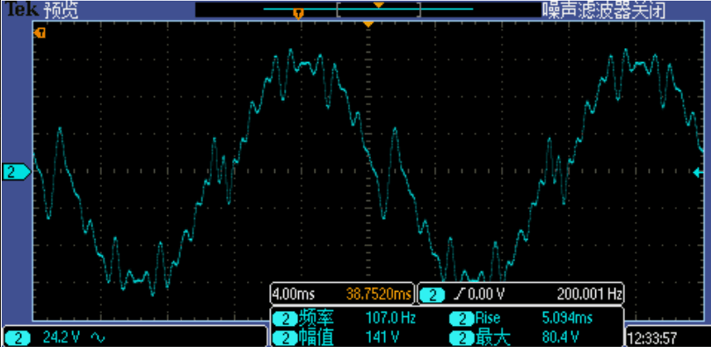

图4 IT-M7700谐波模拟示波器图

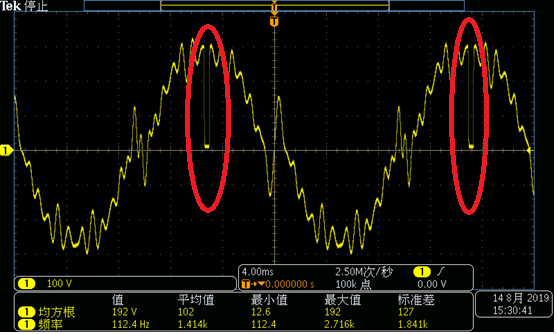

除此之外，艾德克斯IT-M7700交流电源还支持AC+DC模式可实现直流电压偏移模拟，可设置输出波形起始/停止相位角突波陷波Surge/Trap功能。那么我们同样可以在list模式下将谐波模拟，陷波，直流电压偏置做一个序列变化。例如，在谐波模拟每个周期的90°角us级别的陷波跌落，另外，在此基础上做一个电压偏置如下图5所示。

图5 IT-M7700谐波模拟示波器图

IT-M7700系列高性能可编程交流电源很好地结合了智能和灵活两大特点，将体积缩小到½1U，增加空间利用率。内置功率表和任意波型产生器,可模拟各种任意波形输出。结合了可编程AC和DC电源的技术，广泛应用于电力能源产品、3C产品、家电产品、工业电子、IEC标准测试等领域。

科瑞杰作为横河、艾德克斯授权代理商，可靠性测试技术领先企业，可为客户定制AI服务器电源测试、OBC测试、环境可靠性测试等各类工业测试系统整体解决方案。
