在线性LED照明驱动领域，手电筒、台灯、矿灯及指示灯等应用对驱动芯片的灵活性、成本与可靠性有着多样化需求。聚能芯半导体原厂OC7141作为一款带PWM调光功能的线性降压LED恒流驱动器，仅需外接一个电阻和一个NMOS管即可构成完整驱动电路，支持10mA至3000mA宽输出电流范围，电源电压可通过外接稳压二极管扩展至400V以上，内置60μA超低静态电流与过热保护功能，支持最高10kHz PWM调光，以SOT23-5小型封装为工程师提供极高灵活度的LED恒流驱动方案。
产品概况：极简外围，灵活扩展，宽压适配

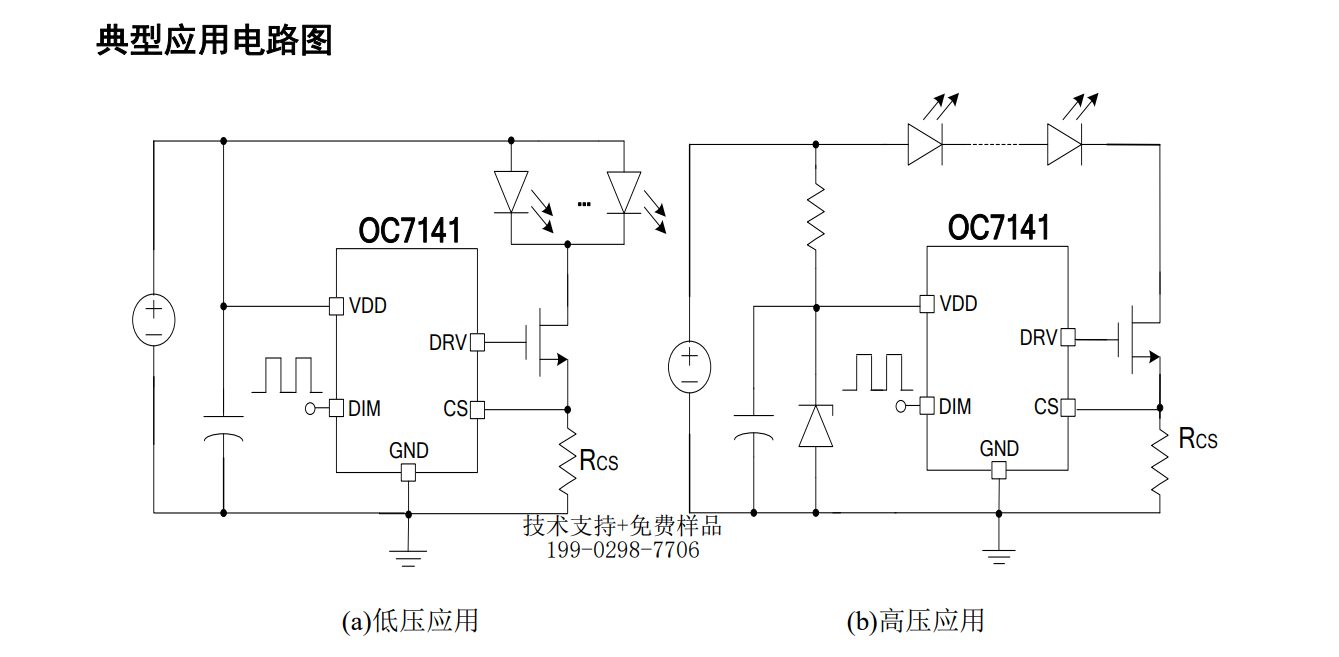

OC7141采用SOT23-5封装，管脚功能定义清晰（CS、GND、VDD、DRV、DIM），外部仅需一个采样电阻和一个NMOS管即可构建完整驱动电路。芯片VDD工作电压范围为2.5V至6V，但通过外接稳压二极管可将电源电压扩展至400V以上，一颗芯片同时覆盖低压便携设备与高压工业照明场景。
芯片通过采样CS脚电压（典型值100mV）实现输出电流恒流控制，输出电流由外部采样电阻Rcs设定，范围为10mA至3000mA。内置60μA超低静态电流，在待机或小电流输出时芯片自身功耗极低，有效降低系统整体发热。内置过热保护功能在环境温度过高时自动降低输出电流，可有效保护芯片及外接MOS管。
核心优点：外置MOS管灵活扩流、PWM高频调光、全面保护
1. 外置MOS管设计，功率扩展极度灵活
OC7141采用外置NMOS管架构，芯片DRV脚驱动外部NMOS管栅极。这一设计带来两大核心优势：
功率自由扩展：输出电流不再受限于芯片内部集成的功率管，通过选用不同规格的外置NMOS管即可实现从10mA到3000mA的宽范围输出，同一颗驱动芯片可覆盖指示灯小电流与矿灯大电流需求。
高压自适应：外置NMOS管的耐压由外部器件决定，配合VDD引脚外接稳压二极管，系统电源电压可扩展至400V以上，直接适配高压LED照明总线。
2. PWM调光频率高达10kHz，无频闪调光体验
OC7141支持最高10kHz PWM调光频率，通过在DIM引脚施加PWM信号即可调节LED电流在0~100%范围内变化。高调光频率有效规避人眼可察觉的频闪，调光深度深且线性度良好。推荐调光频率在1kHz以内可获得最优调光线性度，满足从氛围调节到专业照明的各类调光需求。
3. 超低静态功耗，延长电池续航
芯片静态电流典型值仅60μA，在待机或小电流输出时芯片自身功耗极低。对于手电筒、便携台灯等电池供电设备，这一特性可有效延长续航时间；对于常亮指示灯应用，则能显著降低系统整体发热。
4. 高精度恒流，优于±5%
OC7141输出电流精度优于±5%，CS采样电压典型值100mV，配合1%精度采样电阻即可实现高一致性恒流输出。芯片线性调整率表现优异，当输入电压从3.0V变化至5.5V（IO=500mA）时，输出电流变化仅1mA/V，确保在电池电压跌落过程中LED亮度保持稳定。
5. 内置过热保护，自动降流保护芯片与MOS管
OC7141内置过热保护功能，过热调节阈值典型值为130℃。当环境温度过高或散热条件不佳时，芯片随温度升高自动降低输出电流，而非简单粗暴地关断输出，确保照明在极端工况下仍可持续工作。这一特性可有效保护芯片及外接MOS管，避免因过热造成永久性损坏，显著提升系统可靠性。
技术特点：专为高灵活性LED恒流驱动优化
电源电压可扩展至400V以上：VDD引脚外接稳压二极管钳位，配合高耐压外置NMOS管，一颗芯片覆盖低压至高压全场景，无需为不同电压平台更换驱动方案。
输出电流10mA~3000mA宽范围可设：通过单一采样电阻设定，覆盖指示灯、背光、手电筒、台灯、矿灯等全场景，一款芯片满足多种功率需求。
PWM调光频率最高10kHz：支持高频PWM调光，有效避免频闪，提升用户视觉体验。
输出电流精度优于±5%：配合1%精度采样电阻，批量生产时光照一致性良好。
内置过热保护（130℃阈值）：随温度升高自动降低输出电流，保护芯片及外接MOS管。
超低静态电流60μA：待机功耗极低，适合电池供电设备与常亮指示应用。
SOT23-5小型封装：体积小、外围元件少，适合紧凑型PCB布局与高密度模组设计。
典型应用场景
OC7141具备10mA~3000mA宽输出电流范围、外置MOS管灵活扩流、60μA超低静态电流、10kHz PWM调光及电源电压可扩展至400V以上等综合优势，广泛适用于以下领域：
线性LED照明驱动
作为通用恒流源，为各类低压或高压LED灯具提供稳定电流，极简外围设计降低系统成本与调试难度。
外置MOS管灵活选择，单节锂电池（2.5V~4.2V）直接供电，60μA静态电流延长待机时间，PWM调光实现多档亮度切换。
LED台灯与护眼灯
10kHz高频PWM调光无频闪，保护视力，输出电流精度优于±5%保证照度一致性，适合读写照明场景。
LED矿灯与工业头灯
通过外接稳压二极管将电源电压扩展至高压（如12V/24V/36V矿灯电池组），外置高耐压MOS管实现大电流驱动，内置过热保护在密闭灯头高温环境下自动降流，防止烧毁。
LED指示灯与装饰照明
10mA小电流输出配合SOT23-5小封装，适合各类仪器面板指示灯、家电状态灯及低压灯带。
聚能芯半导体OC7141以外置MOS管扩流架构、10mA~3000mA宽输出电流范围、60μA超低静态电流、10kHz PWM调光及电源电压可扩展至400V以上的极高灵活性，成为线性LED恒流驱动领域的务实之选。其外置功率管设计赋予工程师极大的功率与耐压选择自由，一颗芯片同时覆盖低压便携设备与高压工业照明场景；内置过热保护与优于±5%的恒流精度，在手电筒、台灯、矿灯、指示灯等照明场景中表现均衡且可靠。对于希望以一颗芯片覆盖多电压平台、灵活配置输出功率并保障可靠性的照明设计团队，OC7141无疑是一个值得优先评估的高性价比线性恒流驱动方案。
