在线性LED照明驱动领域,手电筒、台灯、矿灯及指示灯等应用对驱动芯片的模拟调光功能、高压适应能力及系统成本有着多样化需求。聚能芯半导体原厂OC7143作为一款带模拟调光功能的线性降压LED恒流驱动器,仅需外接一个电阻和一个NMOS管即可构成完整驱动电路,支持4.5V至40V宽输入电压范围(电源电压可通过外部电路进一步扩展),内置60μA超低静态电流与过热保护,支持0.2V~2V模拟调光及内置19.6V输入过压保护,以SOT23-5小型封装为工程师提供高性价比线性恒流驱动方案。
一、产品概况:极简外围,宽压供电,模拟调光
OC7143采用SOT23-5封装,管脚功能定义清晰(VDD、CS、GND、DRV、DIM),外部仅需一个采样电阻和一个NMOS管即可构建完整驱动电路。芯片VDD工作电压范围为4.5V至40V,覆盖12V/24V/36V等主流低压照明总线,同时电源电压可通过外部电路进一步扩展至更高电压等级。
芯片通过采样CS脚电压(典型值100mV)实现输出电流恒流控制,输出电流由外部采样电阻Rcs灵活设定。芯片内置60μA超低静态电流,在待机或小电流输出时芯片自身功耗极低,有效降低系统整体发热。内置过热保护功能在环境温度过高时自动降低输出电流,可有效保护芯片及外接MOS管。
二、核心优点:外置MOS管灵活扩流、模拟调光无频闪、全面保护
1. 外置MOS管设计,功率扩展灵活
OC7143采用外置NMOS管架构,芯片DRV脚驱动外部NMOS管栅极。这一设计带来两大核心优势:
功率自由扩展:输出电流不再受限于芯片内部集成的功率管,通过选用不同规格的外置NMOS管即可适配不同功率等级的LED负载,同一颗驱动芯片覆盖指示灯小电流与矿灯大电流需求。
耐压灵活配置:外置NMOS管的耐压由外部器件决定,配合电源电压扩展电路,系统可适配从低压便携设备到高压工业照明等多种电压平台。
2. 模拟调光,真正无频闪
OC7143支持DIM引脚模拟调光功能,通过在DIM脚施加0.2V~2V的模拟电压即可线性调节LED电流。当VDIM电压大于2V时,输出保持最大电流工作;无需调光时DIM脚悬空即可。
相比PWM调光,模拟调光通过连续调节电流幅值实现亮度变化,无开关切换过程,因此无频闪问题,特别适合对光品质要求较高的台灯、护眼灯等场景。调光曲线平滑,亮度过渡细腻自然。
3. 超低静态功耗,延长电池续航
芯片静态电流典型值仅60μA,在待机或小电流输出时芯片自身功耗极低。对于手电筒、便携台灯等电池供电设备,这一特性可有效延长续航时间;对于常亮指示灯应用,则能显著降低系统整体发热与电能消耗。
4. 高精度恒流,优于±5%
OC7143输出电流精度优于±5%,CS采样电压典型值100mV,配合1%精度采样电阻即可实现高一致性恒流输出,确保多灯并联或批量生产时光照均匀性。
5. 双重保护机制,提升系统鲁棒性
OC7143集成双重保护功能:
内置过热保护:过热调节阈值典型值为130℃。当环境温度过高或散热条件不佳时,芯片随温度升高自动降低输出电流,而非简单粗暴地关断输出,确保照明在极端工况下仍可持续工作。这一特性可有效保护芯片及外接MOS管,避免因过热造成永久性损坏。
内置输入过压保护:当外部VDD引脚电压大于19.6V时,输出自动关闭,避免因电源异常波动导致芯片或LED负载损坏。
6. 电源电压可扩展,覆盖高压场景

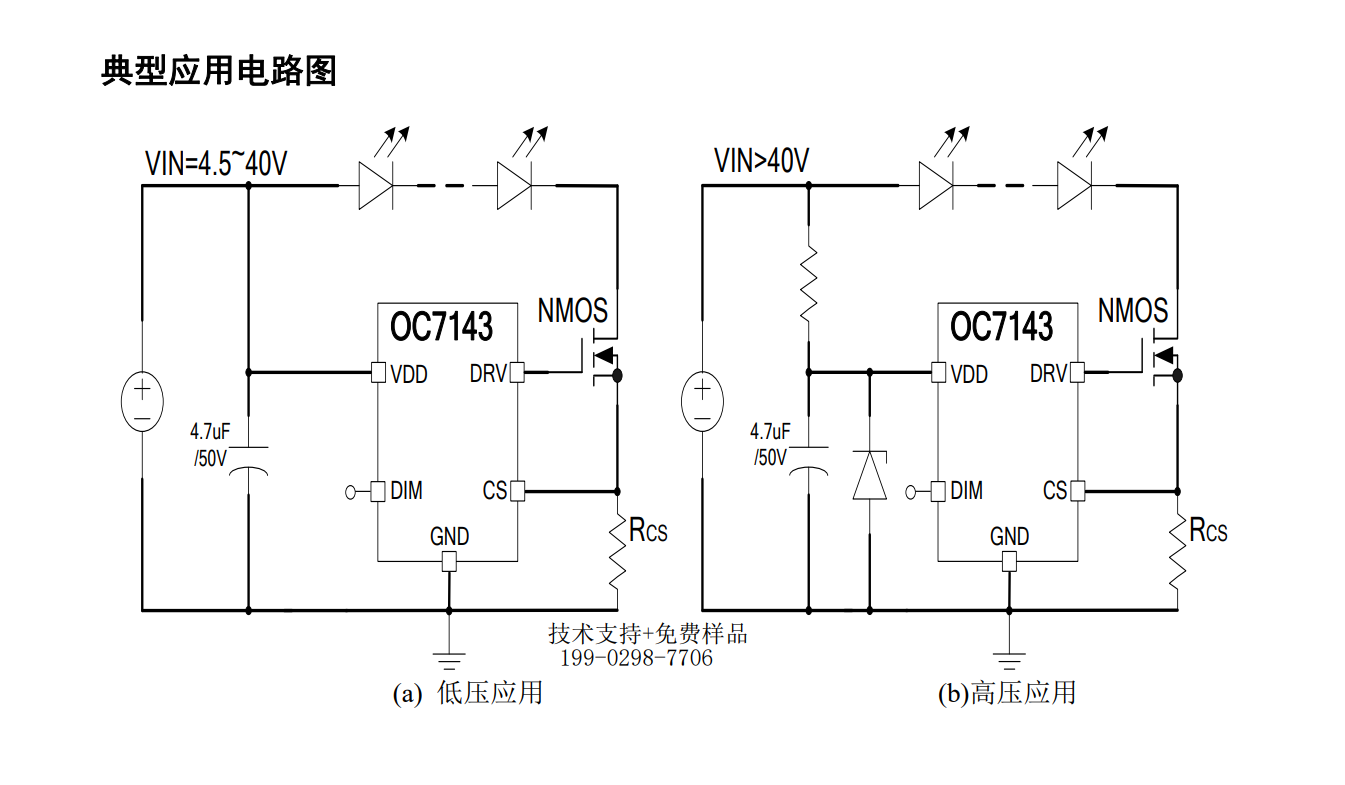

OC7143 VDD工作电压范围为4.5V~40V,通过外部电路(如稳压二极管钳位)可将系统电源电压进一步扩展至更高等级,适配高压LED照明总线。配合高耐压外置MOS管,一颗芯片即可覆盖从12V低压到100V高压全场景,无需为不同电压平台更换驱动方案。
三、技术特点:专为高灵活性线性恒流驱动优化
宽VDD工作电压4.5V~40V:覆盖12V/24V/36V主流照明总线及工业供电环境。
电源电压可扩展至100V以上:通过外部稳压二极管钳位VDD,配合高耐压外置MOS管,系统可适配高压LED照明应用。
输出电流灵活可设:通过单一采样电阻设定,适配不同功率等级LED负载。
模拟调光0.2V~2V:支持线性调光,调光范围宽且平滑,真正无频闪。
输出电流精度优于±5%:配合1%精度采样电阻,批量一致性优异。
内置过热保护(130℃阈值) :随温度升高自动降低输出电流,保护芯片及外接MOS管。
内置输入过压保护(19.6V阈值) :电源异常时自动关断输出,防止损坏。
超低静态电流60μA:待机功耗极低,适合电池供电设备与常亮指示应用。
SOT23-5小型封装:体积小、外围元件少,适合紧凑型PCB布局与高密度模组设计。
四、典型应用场景
OC7143具备4.5V~40V宽压供电、外置MOS管灵活扩流、60μA超低静态电流、模拟调光无频闪及电源电压可扩展等综合优势,广泛适用于以下领域:
线性LED照明驱动
作为通用恒流源,为各类低压或高压LED灯具提供稳定电流,极简外围设计降低系统成本与调试难度。
LED手电筒
外置MOS管灵活选择,12V/24V多节电池组直接供电,60μA静态电流延长待机时间,模拟调光实现多档亮度切换,无频闪提升使用体验。
LED台灯与护眼灯
模拟调光真正无频闪,保护视力;输出电流精度优于±5%保证照度一致性,适合读写照明场景。
LED矿灯与工业头灯
宽VDD输入范围适应矿灯电池组电压波动,外置高耐压MOS管实现大电流驱动,内置过热保护在密闭灯头高温环境下自动降流,防止烧毁。
LED指示灯与装饰照明
小电流输出配合SOT23-5小封装,适合各类仪器面板指示灯、家电状态灯及低压灯带,低静态电流降低长期运行能耗。
五、总结
聚能芯半导体OC7143以4.5V~40V宽压供电、外置MOS管扩流架构、60μA超低静态电流、0.2V~2V模拟调光无频闪及电源电压可扩展等特性,成为线性LED恒流驱动领域的高性价比之选。其外置功率管设计赋予工程师极大的功率与耐压选择自由;模拟调光实现真正无频闪调光体验,特别适合对光品质有要求的照明场景;内置过热保护与输入过压保护双重机制保障系统可靠性;SOT23-5小型封装配合极简外围电路,降低BOM成本与PCB面积占用。对于希望以一颗芯片覆盖多电压平台、追求无频闪调光效果并保障可靠性的照明设计团队,OC7143无疑是一个值得优先评估的高性价比线性恒流驱动方案。
