一、当串口遇上太空与产线
在高速串行接口满天飞的今天，RS-232 依然是最长寿的工业总线之一。调试串口、设备配置口、工业控制器的人机通道，甚至商业卫星平台管理计算机对地面测试设备的通信，都还离不开它。它胜在简单：两根线、一个电平标准、几乎不需要协议栈，任何 MCU 的 UART 外设都能直接驱动。但恰恰是这种老接口，在两类极端场景里最容易翻车。第一类是商业航天的星载环境：高能粒子与剧烈温变会让普通收发器悄悄失效，而卫星一旦入轨，调试与管理通道坏了就是坏了，没有第二次插拔的机会。第二类是特种工业现场：人体静电、长线缆感应雷、电机启停的电快速瞬变，随时把总线引脚打穿。传统商用 MAX232 一类器件，温域窄、ESD 弱、毫无抗辐照能力，一旦出问题就是整条调试链或管理链中断。这正是国科安芯 ASM232 要解决的隐秘战场——它要让这颗最普通的接口芯片，也能在太空和恶劣工业现场里长期可靠地活着。
更隐蔽的代价在可维护性：卫星入轨后无法插拔，调试口若因静电或 latch-up 失效，地面就失去了对星载计算机的在轨维护通道，可能直接影响任务寿命。工业现场同理，一条产线因调试口损坏停摆，损失按分钟计。所以这颗最不起眼的接口，恰恰是系统可用性的最后一道闸门。
二、ASM232 是什么：一颗自带电荷泵的 RS-232 收发器
ASM232 是国科安芯推出的 3.0V 至 5.5V 单电源 RS-232 收发器，内部集成电荷泵，只需外部 4 颗 0.1μF 陶瓷电容就能凭单电源泵出符合标准的 ±12V 通信电平，无需额外的正负电源。它提供两组独立的收发器（TIN/TOUT、RIN/ROUT 各两路），数据信令速率达 250kbps，采用 SOP16 封装，符合 TIA/EIA-232-F 与 ITU V.28 标准。接收器可承受高达 ±28V 的输入电压而不损坏，这对工业现场常见的过压与误接极为友好——即便不小心把 ±15V 信号怼进去也不会立刻烧毁。产品分两个等级：商业航天级 ASM232S2S 与宽温工业级 ASM232I2S，二者均覆盖 −55℃ 至 125℃ 温域，把可靠从可选变成了默认。换句话说，同一颗料既能上星，也能下厂房，研发和备料都省心。
SOP16 封装兼顾了手工焊接与贴片量产，对科研院所小批验证和工厂大批量都友好；两组收发器还可分别服务调试口与数传口，省下第二颗料。符合 TIA/EIA-232-F 意味着它和市面上绝大多数串口设备互联互通，不存在私有协议锁定，替换与联调成本极低。
三、关键参数与系统适配
把数据手册的电气特性拆开看，几个数决定了它能不能用。逻辑侧输入高电平，VCC=5V 时典型 2.5V、VCC=3.3V 时典型 2V，低电平不超过 0.8V，和主流 MCU 的 TTL/CMOS 电平天然匹配，不用再加电平转换。驱动器输出高电平典型 5.0–5.4V、低电平 −5.4 至 −5.0V，正好落在 RS-232 的合法摆幅内，对面接收器不会因幅度不足而误判。传播延迟方面，驱动器高到低、低到高均典型 420ns（最大 900ns），接收器典型 180–310ns，对 250kbps（位宽 4μs）留有充足时序裕量，不会因为收发器本身的延迟吃掉建立保持时间。ESD 是它最硬的指标：总线引脚（TOUT1/2、RIN1/2）可承受 ±17kV HBM、±15kV IEC 空气放电、±12kV IEC 接触放电；其余引脚也有 ±4kV HBM、±1.5kV CDM 的防护。空载电源电流典型仅 0.4mA，低功耗设计让它在电池供电的便携设备与长期在轨的卫星上都站得住。这些数合在一起，构成一个即插即用、又经得起严酷环境考验的接口。
时序裕量值得强调：250kbps 位宽 4μs，而收发器最坏传播延迟约 0.9μs，仅占位宽的 22%，即便叠加上 MCU 内部 UART 的采样窗口，仍有充足余量；这意味着它即便在长线缆、多节点下也不易因延迟累积而误码。ESD 的 ±17kV HBM 相当于人体直接触碰总线端的耐受，对频繁插拔的调试口尤其关键。
四、典型应用拓扑
最典型的结构是：MCU/FPGA 的 TTL/CMOS 串口接到 ASM232 的 TIN/ROUT，ASM232 经电荷泵升压后从 TOUT 送出 RS-232 电平，再通过 DB9 或端子连到调试器、数传模块或测试设备；反向由 RIN 收 RS-232 电平、转换成 TTL 交给 MCU。四个 0.1μF 电容分别挂在 C1+、C1−、C2+、C2− 上，是电荷泵的油箱。这种点对点拓扑简单到几乎不需要协议栈，正是它在卫星平台管理、工业调试口长盛不衰的原因。在星载场景里，它常位于平台管理计算机与地面测试设备之间，作为在轨可维护的调试通道；在工业现场，它则是 PLC、仪表、工控机的标准配置口。值得一提的是，两组独立收发器可以分别服务两路互不相关的串口，比如一路连调试器、一路连数传，板级资源利用率更高，不必为第二路再焊一颗芯片。
多一种实战拓扑：把两组收发器分别接到两个独立串口，一组连调试器、一组连数传模块，处理器只需两个 UART 即可同时拥有本地维护与远程回传能力，而电荷泵只需一套电容，板级成本几乎不增加。在需要冗余的航天场景里，这种双口结构也便于做主备管理通道。
五、可靠性与抗辐照：国科安芯的差异化底座
真正把 ASM232 和进口工业档拉开差距的，是商业航天级的三道硬指标：抗单粒子闩锁 SEL≥75 MeV·cm²/mg、抗单粒子翻转 SEU≥75 MeV·cm²/mg（或低于每天每器件 10⁻⁵ 次），以及总剂量 TID≥100krad(Si)。这意味着两件事：在低轨卫星数年乃至更久的辐射累积下，它不会因为总剂量漂移而失稳；也不会因为一次高能粒子击中就发生闩锁烧毁、把整条总线锁死在显性电平。配合 −55℃ 至 125℃ 的宽温域，ASM232 同时覆盖了商业航天与特种工业两条产品线。反观多数进口工业档 RS-232，温域通常只到 85℃，既没有公开的抗辐照试验数据，也不承诺单粒子指标——在航天与特种场景里，这就是能不能用和敢不敢用的分水岭。对总体单位而言，这种可追性比单颗参数本身更值钱：它让可靠性从口头保证变成了纸面证据，可以写进任务书、可以建模、可以复现。
用任务语言翻译这些数：TID≥100krad(Si) 意味着即便在低轨数年的总剂量累积下，参数漂移仍在可接受范围；SEL≥75 阈值是低轨常见 LET 谱的上界，基本杜绝了闩锁烧毁的灾难性失效。对总体单位，这意味着可以把 ASM232 写进关键链路而不必为接口单独做屏蔽盒或冗余切换，系统复杂度与重量都降下来。
图：ASM232 典型应用框图

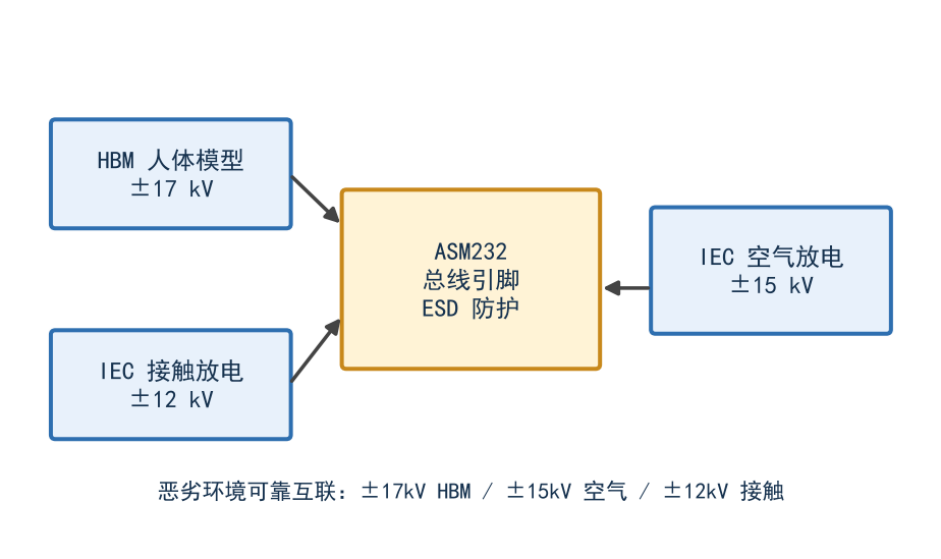

图：ASM232 总线引脚 ESD 防护等级
六、评审视角：指标逐项拆解
从评审口径拆解三项硬指标。其一，ESD：总线引脚 ±17kV HBM、±15kV 空气、±12kV 接触，达到工业强防护第一梯队，对长线缆户外场景是刚需，且其余引脚也有 ±4kV HBM 兜底。其二，抗辐照：SEL/SEU≥75、TID≥100krad(Si)，数值在商业航天级里属于高门槛，单粒子闩锁阈值 75 对低轨任务余量充足，SEU 还给出翻转率上限，可定量建模。其三，温域：−55~125℃ 覆盖航天与特种工业，且商业航天级与宽温工业级同封装可选，供应链弹性好。扣分项是：250kbps 速率在超高速场景偏保守，但对调试口与管理口足够；两组收发器虽灵活，却不是四通道。综合给它在航天级 RS-232 里 8.5/10 的评审分——胜在指标公开、可建模、可复现，是少数敢把抗辐照写进手册的国产料。
七、国产替代可行性
国产替代可行性：进口工业档（如 MAX232 系列工业温域版本）在性能上接近，但普遍不承诺抗辐照、温域只到 85℃，且受地缘与交期波动。ASM232 在航天与特种工业场景里是可替代且更稳的选项；纯商业常温场景则要看单价与交期。替代动作：①原理图引脚比对 SOP16 兼容度；②把 ESD/抗辐照指标写进器件保证值；③小批上星前做辐照补充试验。结论：航天级替代成立，工业级替代看成本与交期，总体风险低。
八、全生命周期成本与风险登记
全生命周期成本与风险登记表：①器件成本——SOP16 单颗适中，BOM 仅需 4 颗电容，物料成本低。②供货风险——国产、交期可控，低于进口工业档。③失效率风险——抗辐照+宽温域把航天与工业现场失效率压低，运维更换成本下降。④验证成本——需补辐照补充试验与热真空循环，一次性投入。⑤风险项：250kbps 上限、长线缆需二级 TVS。总体：前期验证投入换长期运维省心，TCO 优于进口工业档，适合对可靠性敏感的项目。
九、评审结论
评审结论：ASM232 在航天级 RS-232 里指标公开、可建模、可复现，是可靠的国产替代。建议把 ESD/抗辐照写进保证值，长线缆补 TVS，即可放心上量。它代表了一类正确的国产芯片取向——把可靠性从口头保证变成纸面证据。
