PC5212带过流保高性能高侧负载开关电源

概述：

PC5212 是一系列负载开关，可为可能遇到大电流条件的系统和负载提供全面保护。该器件包含一个 70mΩ 带限流功能的 P 沟道 MOSFET，其输入电压范围为 2.4V 至 6V。电流限制值可以是固定的，也可以通过外部电阻进行设置。当电流达到阈值时，器件会将电流限制在恒定值，以防止过大电流造成损坏。内部设计确保当 MOSFET 关断且输出电压高于输入电压时，电流不会流动。开关由高电平/低电平逻辑引脚控制。集成了热关断保护功能，在连续过流导致过度发热时，该功能会关闭开关以防止器件受损。这些器件采用节省空间的 5 引脚 SOT23 封装。

特性:

⚫ 输入电压范围：2.4V 至 6.0V

⚫ 导通电阻低：70mΩ

⚫ 待机电流低：38μA

⚫ 关断电流极低（<100nA）

⚫ 带折返功能的固定或可调电流限制

固定值：0.65A、1.35A、1.6A、2.3A

可调范围：200mA 至 2.5A

⚫ 欠压锁定

⚫ 断电时阻断反向电流

⚫ 输出反向电压保护

⚫ 过热关断保护

⚫ 快速电流限制响应

⚫ 高电平有效的逻辑使能

⚫ 可选带输出放电或不带输出放电

⚫ 开漏标志输出

⚫ ESD 保护：

人体模型：4kV

充电设备模型：0.5kV

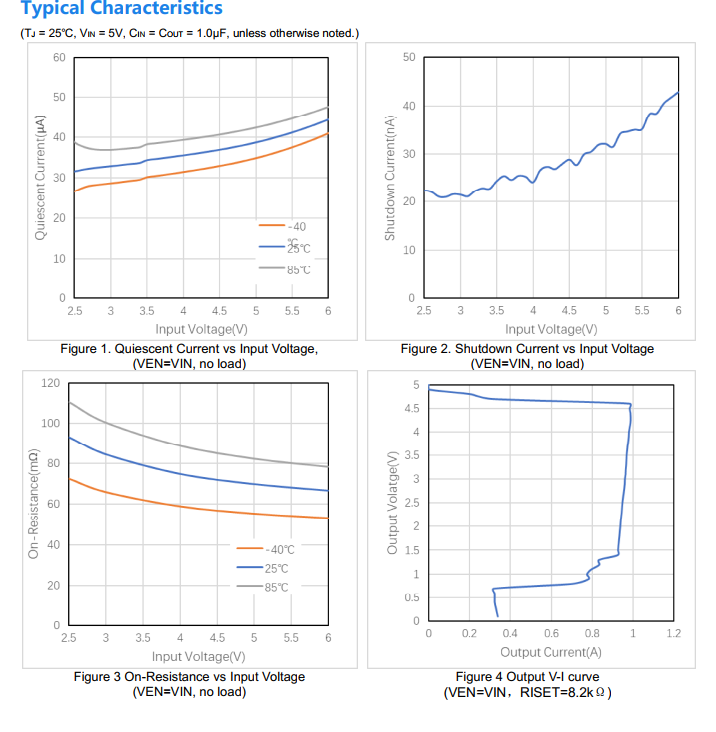

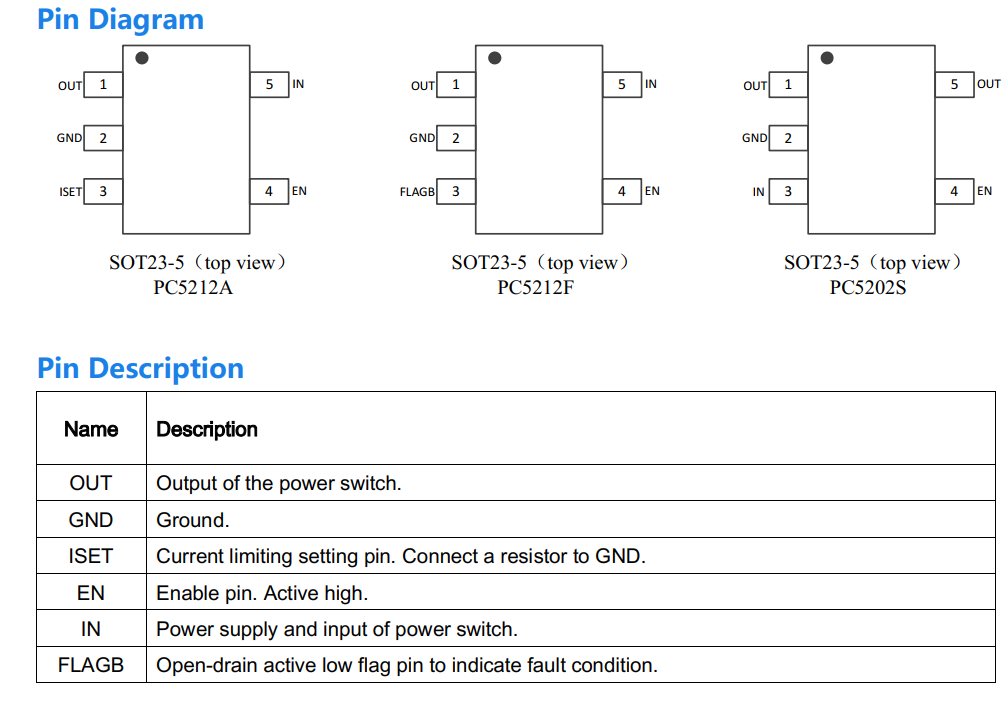

⚫ SOT23-5 封装

⚫ 符合 RoHS 标准且 100% 无铅

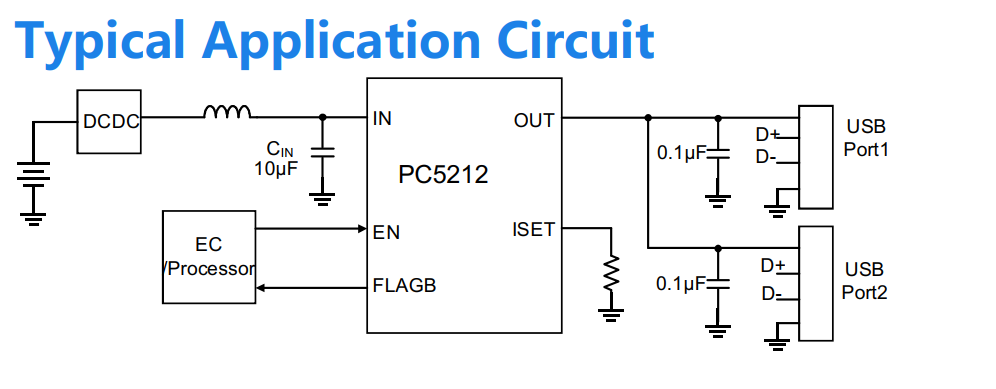

应用:

⚫ 笔记本电脑和台式机

⚫ 手机和个人数字助理

⚫ USB或其他外设端口

⚫ 相机
